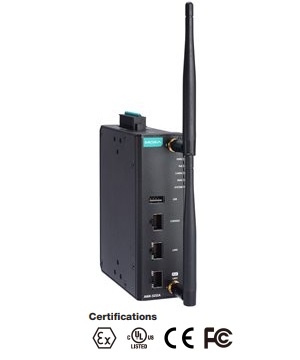

AWK-3252A
Індустріальна IEEE 802.11 a/b/g/n/ac бездротова точка доступу
(AP/Bridge/Client)
 |
Індустріальна IEEE 802.11 a/b/g/n/ac бездротова точка доступу |
 |
|
 |
|
|
|
|
Особливості та переваги |
|
|
 |
IEEE 802.11a/b/g/n/ac Wave 2 AP/bridge/client |
|
|
Одночасний дводіапазонний Wi-Fi із сумарною
швидкістю передачі даних до 1,267 Гбіт/с |
|
|
Клієнтський турбо-роумінг на рівні
мілісекунд |
|
|
Новітнє шифрування WPA3 для покращеної
безпеки бездротової мережі |
|
|
Універсальні (UN) моделі з настроюваним
кодом країни або регіону для більш гнучкого
розгортання |
|
|
Просте налаштування мережі за допомогою
трансляції мережевих адрес (NAT) |
|
|
Вбудована ізоляція антени |
|
|
Вбудований смуговий фільтр 2,4 ГГц і 5 ГГц
для більш надійного бездротового з’єднання |
|
|
Розроблено відповідно до стандарту IEC
62443-4-1 і відповідає стандартам
промислової кібербезпеки IEC 62443-4-2 |
|
|
Промислова бездротова точка доступу/міст/клієнт серії AWK-3252A
3-в-1 розроблена для задоволення зростаючої потреби у вищій
швидкості передачі даних за допомогою технології IEEE 802.11ac
для сумарної швидкості передачі даних до 1,267 Гбіт/с. AWK-3252A
відповідає промисловим стандартам і дозволам щодо робочої
температури, вхідної напруги живлення, стрибків напруги,
електростатичного розряду та вібрації. Два резервних джерела
живлення постійного струму підвищують надійність джерела
живлення, а AWK-3252A можна живити через PoE, щоб полегшити
гнучке розгортання. AWK-3252A може працювати одночасно в
діапазонах 2,4 і 5 ГГц і має зворотну сумісність з існуючими
розгортаннями 802.11a/b/g/n, щоб захистити ваші бездротові
інвестиції в майбутнє.
Серія
AWK-3252A сумісна з сертифікаціями IEC 62443-4-2 і IEC 62443-4-1
Industrial Cybersecurity, які охоплюють як безпеку продукту, так і
безпечні вимоги життєвого циклу розробки, допомагаючи нашим клієнтам
відповідати вимогам відповідності безпечної промислової мережі.
дизайн.
|
|
|
|
|
|
Специфікації |
|
|
 WLAN |
| Стандарти |
•
2,4 ГГц: 802.11b/g/n із підтримкою 256 QAM
• 5 ГГц: 802.11a/n/ac Wave 2 із підтримкою 256 QAM |
|
Діапазон частот для UN (робочі
канали 20 МГц) |
AWK-3252A Тільки для моделей UN:
• 2,412 до 2,472 ГГц (13 каналів)
• 5,180–5,240 ГГц (4 канали)
• 5,260 до 5,320 ГГц (4 канали)*
• 5500–5700 ГГц (11 каналів)*
• 5,745–5,825 ГГц (5 каналів)
Доступні канали змінюються залежно від вибраного коду країни
або регіону.*Підтримка каналу
DFS (Dynamic Frequency Selection): у режимі AP при виявленні
сигналу радара пристрій автоматично перемикається на інший
канал. Однак, згідно з правилами, після перемикання каналів
необхідний 60-секундний період перевірки доступності перед
запуском послуги. |
|
Швидкість передачі |
2.4 GHz:
802.11b: 1 to 11 Mbps
802.11g: 6 to 54 Mbps
802.11n: 6.5 to 400 Mbps
5 GHz:
802.11a: 6 to 54 Mbps
802.11n: 6.5 to 300 Mbps
802.11ac: 6.5 to 867 Mbps |
|
Режим роботи WLAN |
• Access point
• Client
• Client-Router
• Master
• Slave
• Sniffer
• Mesh |
| Потужність передачі |
802.11a
(Dual Chain):
25±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 54 Mbps
802.11n (5
GHz, Dual Chain):
25±1.5 dBm @ MCS0 20 MHz
22±1.5 dBm @ MCS7 20 MHz
24±1.5 dBm @ MCS0 40 MHz
22±1.5 dBm @ MCS7 40 MHz
802.11ac (Dual Chain):
25±1.5 dBm @ MCS0 20 MHz
22±1.5 dBm @ MCS8 20 MHz
24±1.5 dBm @ MCS0 40 MHz
21±1.5 dBm @ MCS9 40 MHz
23±1.5 dBm @ MCS0 80 MHz
20±1.5 dBm @ MCS9 80 MHz
802.11b (Dual Chain):
29±1.5 dBm @ 1 Mbps
29±1.5 dBm @ 11 Mbps
802.11g (Dual Chain):
29±1.5 dBm @ 6 Mbps
26±1.5 dBm @ 54 Mbps
802.11n (2.4
GHz, Dual Chain):
28±1.5 dBm @ MCS0 20 MHz
25±1.5 dBm @ MCS7 20 MHz
28±1.5 dBm @ MCS0 40 MHz
25±1.5 dBm @ MCS7 40 MHz |
| Безпека |
•
WPA/WPA2/WPA3-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
• WPA/WPA2/WPA3-Personal |
| RX
чутливість |
802.11a
(measured at 5.680GHz):
Typ. -88 @ 6 Mbps
Typ. -72 @ 54 Mbps
802.11n (5 GHz; measured at
5.680 GHz):
Typ. -88 dBm @ MCS0 20 MHz
Typ. -68 dBm @ MCS7 20 MHz
Typ. -84 dBm @ MCS0 40 MHz
Typ. -66 dBm @ MCS7 40 MHz
802.11ac:
Typ. -88 dBm @ MCS0 20 MHz
Typ. -65 dBm @ MCS8 20 MHz
Typ. -85 dBm @ MCS0 40 MHz
Typ. -60 dBm @ MCS9 40 MHz
Typ. -81 dBm @ MCS0 80 MHz
Typ. -55 dBm @ MCS9 80 MHz
802.11b (measured at 2.437GHz):
Typ. -96 dBm @ 1 Mbps
Typ. -88 dBm @ 11 Mbps
802.11g (measured at 2.437GHz):
Typ. -90 dBm @ 6 Mbps
Typ. -74 dBm @ 54 Mbps
802.11n (2.4 GHz; measured at 2.437
GHz):
Typ. -90 dBm @ MCS0 20 MHz
Typ. -70 dBm @ MCS7 20 MHz
Typ. -87 dBm @ MCS0 40 MHz
Typ. -69 dBm @ MCS7 40 MHz |
| Інтерфейс
Ethernet |
| Стандарти |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3af for PoE
IEEE 802.3at for PoE
IEEE 802.3az for Energy-Efficient Ethernet
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication |
|
Управління |
DHCP Server, DHCP Client, DNS,
HTTP, IPv4/IPv6, LLDP,SMTP,
SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, UDP, VLAN, MXconfig |
|
Безпека |
•
HTTPS/SSL
• RADIUS
• SSH
• Керування сертифікатами |
|
Маршрутизація |
Port forwarding, Static Route,
NAT |
|
Фільтр
брандмауера |
ICMP, MAC address, IP protocol,
Port-based,Wi-Fi ACL, Client Isolation |
|
Управління часом |
SNTP Client |
| Інтерфейс |
| Антена |
External, 2/2 dBi
Omni-directional |
|
Роз'єми для антени |
2 RP-SMA (female) |
|
Порти Ethernet |
1
10/100/1000BaseT(X) (роз'єм RJ45)
1 PoE (10/100/1000BaseT(X), роз'єм
RJ45) |
| Консоль |
RS-232 (RJ45) |
| Світлодіодна індикація |
PWR1, PWR2, PoE, SYS, 2.4G, 5G,
LAN1, LAN2 |
|
Інтерфейс USB |
USB типу A (порт
зберігання) |
| Контакти
аварії |
1
релейний вихід з максимальним навантаженням
1A @ 24 VDC |
| Цифрові
входи |
2
електрично ізольованих входи
від +3 до -30V
для стану "0" (OFF)
від +13 до
+30V для
стану “1”
(ON)
Максимальний вхідний струм: 8 mA |
| Живлення |
| Вхідна напруга |
від 12 до 48 VDC,
2 резервовані
входи або
48 VDC Power-over-Ethernet (IEEE 802.3af) |
| Споживання |
2,2 - 0,5A (Max.28,4 W) |
| Пдключення |
10-pin
знімний термінальний блок |
| Захист від неправильної полярності |
Так |
| Механічні, живлення і навколишнє середовище |
| Робоча температура |
від
-25 до 60°C
від
-40 до 75°C для -T моделі |
| Відносна вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
| Вага |
700 г |
| Корпус |
IP30
металевий |
| Кріплення |
DIN-Rail
і настінно (опціонально) |
| Розміри |
W x H x
D: 45 x 130 x 100 mm |

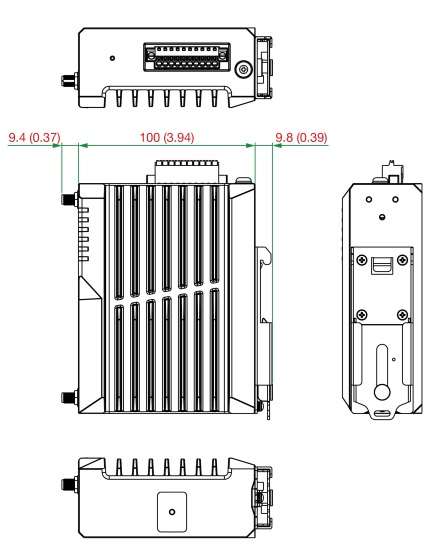

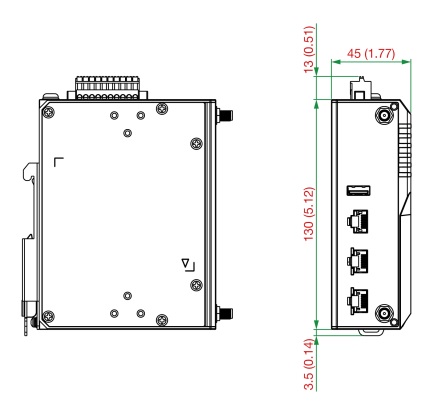

Розміри:
 |
| Сертифікати |
| Safety |
IEC 60950-1, IEC 62368-1, UL
62368-1 |
| EMC |
EN 61000-6-2/-6-4, EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V/m
IEC 61000-4-8 PFMF: 30 A/m |
| Radio |
EN 300 328, EN 301 489-1/17,
EN 301 893, ANATEL, FCC, MIC, NCC, RCM, SRRC, WPC, KC, NBTC,
IC |
| Hazardous Location |
UL/cUL Class I Division 2, ATEX Zone 2 (Pending, Q4 2015) |
|
Industrial Cybersecurity |
IEC 62443-4-1, IEC 62443-4-2 |
|
Vibration |
IEC 60068-2-6 |
|
Road Vehicles |
E mark E1 |
|
Інформація для замовлення |
|
|
|
|
Моделі зі
звичайним температурним діапазоном |
| AWK-3252A-UN |
IEEE
802.11a/b/g/n/ac бездротова точка доступу (AP/Bridge/Client), один RJ45 10/100/1000BaseT(X) порт,
один порт PoE (10/100/1000BaseT(X)
роз'єм RJ45), універсальний частотний
діапазон, робоча температура від
-25 до 60°C |
|
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
| AWK-3252A-UN-T |
IEEE
802.11a/b/g/n/ac бездротова точка доступу (AP/Bridge/Client), один RJ45 10/100/1000BaseT(X) порт,
один порт PoE (10/100/1000BaseT(X)
роз'єм RJ45), універсальний частотний
діапазон, робоча температура від
-40 до 75°C |
| Додатково |
| WK-35-01 |
Набір
для настінного кріплення з 2 пластинами (35 x 44 x 2,5 мм) і
6 гвинтами |
|
|
|
|
