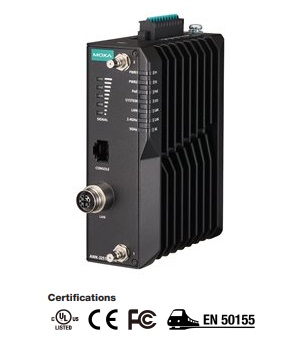

AWK-3251A-RCC
Wi-Fi 5
промислова бездротова
точока доступу
AP/Client для застосування на
залізниці
 |
Залізнична IEEE 802.11 a/b/g/n/ac бездротова точка доступу |
 |
|
 |
|
|
|
|
Особливості та переваги |
|
|
 |
IEEE 802.11a/b/g/n/ac Wave 2 AP/bridge/client |
|
|
Одночасний дводіапазонний Wi-Fi із сумарною
швидкістю передачі даних до 1,267 Гбіт/с |
|
|
Клієнтський турбо-роумінг на рівні
мілісекунд |
|
|
Новітнє шифрування WPA3 для покращеної
безпеки бездротової мережі |
|
|
Універсальні (UN) моделі з настроюваним
кодом країни або регіону для більш гнучкого
розгортання |
|
|
Просте налаштування мережі за допомогою
трансляції мережевих адрес (NAT) |
|
|
Вбудована ізоляція антени |
|
|
Вбудований смуговий фільтр 2,4 ГГц і 5 ГГц
для більш надійного бездротового з’єднання |
|
|
Розроблено відповідно до стандарту IEC
62443-4-1 і відповідає стандартам
промислової кібербезпеки IEC 62443-4-2 |
|
|
Промислова бездротова точка доступу/клієнт серії
AWK-3251A-RCC розроблена для задоволення зростаючої потреби у вищій
швидкості передачі даних за допомогою технології IEEE 802.11ac.
Функція Auto Carriage Connection (ACC) дозволяє легко розгортати
бездротові пристрої та підвищує надійність бездротових магістральних
мереж. Серія AWK-3251A-RCC також оптимізована для послуг Wi-Fi для
пасажирів і підтримує до 120 підключень клієнтів. Серія
AWK-3251A-RCC відповідає розділам специфікацій стандарту EN 50155,
що стосуються робочої температури, вхідної напруги, стрибків напруги,
електростатичного розряду та вібрації, що робить продукт придатним
для різноманітних промислових застосувань. Серія AWK-3251A-RCC може
отримувати живлення через PoE для полегшення гнучкого розгортання та
може працювати одночасно на діапазонах 2,4 і 5 ГГц у режимі AP.
Розширене промислове
бездротове рішення 802.11ac
-
Шифрування WPA3 для підвищення безпеки
бездротової мережі
-
Підтримує технологію ACC для бездротового
з'єднання між вагонами
-
Підтримує до 120 підключень пристроїв і ізоляцію
клієнтів
Передова бездротова технологія
Промислова міцність
-
Інтегрована ізоляція антени, призначена для
захисту від зовнішніх електричних перешкод
-
Моделі з широкою робочою температурою від -40 до
75 °C (-T) для плавного бездротового зв'язку в суворих умовах
|
|
|
|
|
|
Специфікації |
|
|
 WLAN |
| Стандарти |
•
2,4 ГГц: 802.11b/g/n із підтримкою 256 QAM
• 5 ГГц: 802.11a/n/ac Wave 2 із підтримкою 256 QAM |
|
Безпека |
•
WEP encryption (64-bit and 128-bit)
• WPA/WPA2/WPA3-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
• WPA/WPA2/WPA3-Personal |
| Операційні канали |
AWK-3251A-RCC Лише для моделі
UN:
• 2,412 до 2,472 ГГц (13 каналів)
• 5,180–5,240 ГГц (4 канали)
• 5,260 до 5,320 ГГц (4 канали)*
• 5500–5700 ГГц (11 каналів)*
• 5,745–5,825 ГГц (5 каналів)
Доступні канали змінюються
залежно від вибраного коду країни або регіону.
* Примітка:
Підтримка каналу DFS (Dynamic Frequency Selection): у режимі
AP при виявленні сигналу радара пристрій автоматично
перемикається на інший канал.Однак, згідно з правилами,
після перемикання каналів необхідний 60-секундний період
перевірки доступності перед запуском послуги. |
| Швидкість |
• 2,4 ГГц:
802.11b: від 1 до 11 Мбіт/с
802.11g: від 6 до 54 Мбіт/с
802.11n: від 6,5 до 300 Мбіт/с
802.11ac: від 6,5 до 400 Мбіт/с
• 5
ГГц:
802.11a: від 6 до 54 Мбіт/с
802.11n: від 6,5 до 300 Мбіт/с
802.11ac: від 6,5 до 867 Мбіт/с |
| Потужність передачі |
• 802.11a
22±1.5 dBm @ 6 Mbps
22±1.5 dBm @ 9 Mbps
22±1.5 dBm @ 12 Mbps
20.5±1.5 dBm @ 18 Mbps
20.5±1.5 dBm @ 24 Mbps
20.5±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
20±1.5 dBm @ 54 Mbps•
802.11b
25.5±1.5 dBm @ 1 Mbps
25.5±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
26±1.5 dBm @ 11 Mbps
•
802.11g
26±1.5 dBm @ 6 Mbps
26±1.5 dBm @ 9 Mbps
26±1.5 dBm @ 12 Mbps
25±1.5 dBm @ 18 Mbps
25±1.5 dBm @ 24 Mbps
24.5±1.5 dBm @ 36 Mbps
23.5±1.5 dBm @ 48 Mbps
23±1.5 dBm @ 54 Mbps
• 802.11n (2,4 ГГц)
24.5±1.5 dBm @ MCS0 20 MHz
24.5±1.5 dBm @ MCS1 20 MHz
24±1.5 dBm @ MCS2 20 MHz
24±1.5 dBm @ MCS3 20 MHz
23.5±1.5 dBm @ MCS4 20 MHz
23.5±1.5 dBm @ MCS5 20 MHz
22.5±1.5 dBm @ MCS6 20 MHz
22±1.5 dBm @ MCS7 20 MHz
24±1.5 dBm @ MCS8 20 MHz
24.5±1.5 dBm @ MCS9 20 MHz
24±1.5 dBm @ MCS10 20 MHz
24±1.5 dBm @ MCS11 20 MHz
23.5±1.5 dBm @ MCS12 20 MHz
23±1.5 dBm @ MCS13 20 MHz
22±1.5 dBm @ MCS14 20 MHz
21.5±1.5 dBm @ MCS15 20 MHz
24±1.5 dBm @ MCS0 40 MHz
24±1.5 dBm @ MCS1 40 MHz
24±1.5 dBm @ MCS2 40 MHz
24±1.5 dBm @ MCS3 40 MHz
23.5±1.5 dBm @ MCS4 40 MHz
23.5±1.5 dBm @ MCS5 40 MHz
22.5±1.5 dBm @ MCS6 40 MHz
22±1.5 dBm @ MCS7 40 MHz
24±1.5 dBm @ MCS8 40 MHz
24±1.5 dBm @ MCS9 40 MHz
24±1.5 dBm @ MCS10 40 MHz
24±1.5 dBm @ MCS11 40 MHz
23.5±1.5 dBm @ MCS12 40 MHz
23±1.5 dBm @ MCS13 40 MHz
22.5±1.5 dBm @ MCS14 40 MHz
21.5±1.5 dBm @ MCS15 40 MHz
• 802.11ac (2.4 GHz,
Dual
Chain)
25±1.5 dBm @ MCS0 20 MHz
25±1.5 dBm @ MCS1 20 MHz
25±1.5 dBm @ MCS2 20 MHz
25±1.5 dBm @ MCS3 20 MHz
24±1.5 dBm @ MCS4 20 MHz
23.5±1.5 dBm @ MCS5 20 MHz
22.5±1.5 dBm @ MCS6 20 MHz
22±1.5 dBm @ MCS7 20 MHz
21.5±1.5 dBm @ MCS8 20 MHz
25±1.5 dBm @ MCS0 40 MHz
25±1.5 dBm @ MCS1 40 MHz
25±1.5 dBm @ MCS2 40 MHz
25±1.5 dBm @ MCS3 40 MHz
24±1.5 dBm @ MCS4 40 MHz
23.5±1.5 dBm @ MCS5 40 MHz
22.5±1.5 dBm @ MCS6 40 MHz
22±1.5 dBm @ MCS7 40 MHz
21.5±1.5 dBm @ MCS8 40 MHz
21±1.5 dBm @ MCS9 40 MHz |
|
Режим роботи WLAN |
• Access point
• Client
• Client-Router
• Master
• Slave
• Sniffer
• ACC |
| RX
чутливість |
• 802.11a
(measured at 5.680 GHz)
Typ. -88 @ 6 Mbps
Typ. -88 @ 9 Mbps
Typ. -85 @ 12 Mbps
Typ. -84 @ 18 Mbps
Typ. -81 @ 24 Mbps
Typ. -77 @ 36 Mbps
Typ. -74 @ 48 Mbps
Typ. -72 @ 54 Mbps•
802.11b (measured at 2.437
GHz)
Typ. -96 dBm @ 1 Mbps
Typ. -92 dBm @ 2 Mbps
Typ. -91 dBm @ 5.5 Mbps
Typ. -88 dBm @ 11 Mbps
• 802.11g (measured at 2.437
GHz)
Typ. -90 dBm @ 6 Mbps
Typ. -89 dBm @ 9 Mbps
Typ. -88 dBm @ 12 Mbps
Typ. -86 dBm @ 18 Mbps
Typ. -82 dBm @ 24 Mbps
Typ. -79 dBm @ 36 Mbps
Typ. -75 dBm @ 48 Mbps
Typ. -73 dBm @ 54 Mbps
•
802.11n (2.4 GHz; measured
at 2.437 GHz)
Typ. -89 dBm @ MCS0 20 MHz
Typ. -86 dBm @ MCS1 20 MHz
Typ. -84 dBm @ MCS2 20 MHz
Typ. -81 dBm @ MCS3 20 MHz
Typ. -77 dBm @ MCS4 20 MHz
Typ. -73 dBm @ MCS5 20 MHz
Typ. -72 dBm @ MCS6 20 MHz
Typ. -70 dBm @ MCS7 20 MHz
Typ. -91 dBm @ MCS8 20 MHz
Typ. -88 dBm @ MCS9 20 MHz
Typ. -86 dBm @ MCS10 20 MHz
Typ. -82 dBm @ MCS11 20 MHz
Typ. -80 dBm @ MCS12 20 MHz
Typ. -75 dBm @ MCS13 20 MHz
Typ. -74 dBm @ MCS14 20 MHz
Typ. -73 dBm @ MCS15 20 MHz
Typ. -87 dBm @ MCS0 40 MHz
Typ. -84 dBm @ MCS1 40 MHz
Typ. -82 dBm @ MCS2 40 MHz
Typ. -78 dBm @ MCS3 40 MHz
Typ. -75 dBm @ MCS4 40 MHz
Typ. -71 dBm @ MCS5 40 MHz
Typ. -70 dBm @ MCS6 40 MHz
Typ. -68 dBm @ MCS7 40 MHz
Typ. -88 dBm @ MCS8 40 MHz
Typ. -85 dBm @ MCS9 40 MHz
Typ. -83 dBm @ MCS10 40 MHz
Typ. -80 dBm @ MCS11 40 MHz
Typ. -77 dBm @ MCS12 40 MHz
Typ. -73 dBm @ MCS13 40 MHz
Typ. -71 dBm @ MCS14 40 MHz
Typ. -70 dBm @ MCS15 40 MHz
•
802.11ac (2.4 GHz, Dual
Chain)
Typ. -90 dBm @ MCS0 20 MHz
Typ. -87 dBm @ MCS1 20 MHz
Typ. -85 dBm @ MCS2 20 MHz
Typ. -82 dBm @ MCS3 20 MHz
Typ. -79 dBm @ MCS4 20 MHz
Typ. -75 dBm @ MCS5 20 MHz
Typ. -73 dBm @ MCS6 20 MHz
Typ. -72 dBm @ MCS7 20 MHz
Typ. -68 dBm @ MCS8 20 MHz
Typ. -88 dBm @ MCS0 40 MHz
Typ. -85 dBm @ MCS1 40 MHz
Typ. -83 dBm @ MCS2 40 MHz
Typ. -80 dBm @ MCS3 40 MHz
Typ. -77 dBm @ MCS4 40 MHz
Typ. -72 dBm @ MCS5 40 MHz
Typ. -71 dBm @ MCS6 40 MHz
Typ. -70 dBm @ MCS7 40 MHz
Typ. -66 dBm @ MCS8 40 MHz
Typ. -64 dBm @ MCS9 40 MHz |
| Інтерфейс
Ethernet |
|
Стандарти |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3at for PoE
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication |
|
Управління |
DHCP Server/Client, DNS, HTTP,
IPv4, LLDP, SMTP, SNMPv1/v2c/v3,
Syslog, TCP/IP, Telnet, UDP, VLAN, MXconfig |
|
Безпека |
•
HTTPS/SSL
• RADIUS
• SSH |
|
Фільтр
брандмауера |
ICMP, MAC address, IP protocol,
Port-based |
|
Управління часом |
SNTP Client |
| Інтерфейс |
| З'єднувач
зовнішній антени |
QMA |
|
Порти 10/100/1000BaseT(X)
(8-контактний M12 з X-кодом, female) |
1
Підтримує IEEE 802.3at PoE |
| Консоль |
RS-232 (RJ45) |
|
LED |
PWR1, PWR2, PoE, System, LAN,
2.4GHz, 5GHz, SIG |
| Контакти
аварії |
1
релейний вихід з максимальним навантаженням
1A @ 24 VDC |
| Цифрові
входи |
2
електрично ізольованих входи
від +3 до -30V
для стану "0" (OFF)
від +13 до +30V для
стану “1”
(ON)
Максимальний вхідний струм: 8 mA |
| Живлення |
| Вхідна напруга |
від 12 до 48 VDC, резервована постійна або
48 VDC Power-over-Ethernet |
| Споживання |
2,01 - 0,5A (Max.24,12 W) |
| Пдключення |
10-pin
знімний термінальний блок |
| Механічні, живлення і навколишнє середовище |
| Робоча температура |
від
-25 до 60°C
від
-40 до 75°C для -T моделі |
| Відносна вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
| Вага |
800 г |
| Корпус |
IP30
металевий |
| Кріплення |
DIN-Rail
і настінно (опціонально) |
| Розміри |
W x H x
D: 45 x 130 x 118 mm |

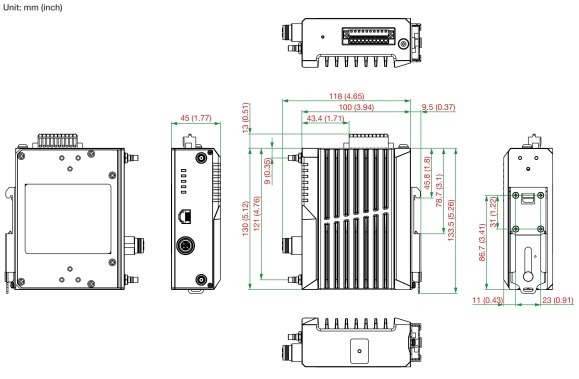

Розміри:
|
| Сертифікати |
| Safety |
IEC 60950-1, IEC 62368-1, UL
62368-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V/m
IEC 61000-4-8 PFMF: 30 A/m |
| Radio |
EN 300 328, EN 301 489-1/17,
EN 301 893, FCC, MIC, TELEC, NCC, RCM, SRRC, IC |
|
Railway |
EN 50121-4
EN 50155 |
|
Railway Fire Protection |
EN 45545-2 |
|
MTBF Time |
838 684 години |
|
Інформація для замовлення |
|
|
|
|
Моделі зі
звичайним температурним діапазоном |
|
AWK-3251A-M12-RCC-UN |
IEEE
802.11a/b/g/n/ac бездротова точка доступу, один 10/100/1000BaseT(X) порт
з PoE, роз'єм M12), універсальний частотний
діапазон, робоча температура від
-25 до 60°C |
|
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
|
AWK-3251A-M12-RCC-UN-T |
IEEE
802.11a/b/g/n/ac бездротова точка доступу, один 10/100/1000BaseT(X) порт
з PoE, роз'єм M12), універсальний частотний
діапазон, робоча температура від
-40 до 75°C |
|
AWK-3251A-M12-RCC-UN-CT-T |
IEEE
802.11a/b/g/n/ac бездротова точка доступу, один 10/100/1000BaseT(X) порт
з PoE, роз'єм M12), універсальний частотний
діапазон, конформне покриття, робоча температура від
-40 до 75°C |
| Додатково |
| WK-35-01 |
Набір
для настінного кріплення з 2 пластинами (35 x 44 x 2,5 мм) і
6 гвинтами |
|
|
|
|
