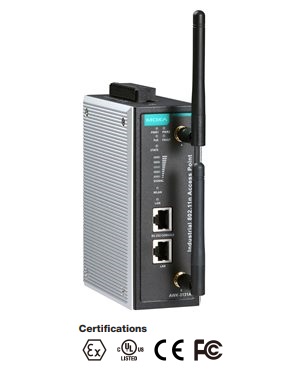

  AWK-3131A
   Індустріальна IEEE 802.11 a/b/g/n бездротова точка доступу (AP/Bridge/Client)


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  Індустріальна IEEE 802.11 a/b/g/n бездротова точка доступу




Особливості та переваги
Підтримка IEEE 802.11a/b/g/n AP/bridge/client
Просте налаштування та розгортання за допомогою AeroMag
Клієнтський турбо-роумінг на рівні мілісекунд
Повне резервування з AeroLink Protection
Підтримка каналу DFS 5 ГГц
Просте налаштування мережі за допомогою трансляції мережевих адрес (NAT)
Інтегрована антена та ізоляція живлення
Діапазон робочих температур від -40 до 75°C (модель - "T")


   MOXA AWK-3131A - індустріальна 3-в-1 точка бездротового доступу (Access Point/Bridge/Client), яка дозволяє забезпечити користувачам високошвидкісний, ефективний бездротовий доступ до мережевих ресурсів за технологією IEEE 802.11n з мережевою швидкістю до 300 Mbps.
   MOXA AWK-3131A має дубльований вхід з живлення для підвищення надійності обладнання, а також може отримувати живлення по Ethernet (PoE - Power-over-Ethernet).
   Високочастотні модулі MOXA AWK-3131A забезпечують роботу в двох діапазонах частот 2.4 і 5 GHz. MOXA AWK-3131A мають зворотну сумісність зі стандартами IEEE 802.11a/b/g, що дозволяє просто інтегрувати їх в уже існуючу інфраструктуру.
   MOXA AWK-3131A розроблена для функціонування в діапазоні температур від -25 до 60°C. Є також спеціальне виконання з температурним діапазоном від -40 до 75°C, спеціально призначене для експлуатації в жорстких промислових середовищах.
   MOXA AWK-3131A має знімні антени, що забезпечує гнучкість вибору будь-яких інших спеціалізованих антен, замість використання стандартних моделей. MOXA AWK-3131A виконані в IP30 корпусі і мають кілька типів кріплення (DIN-Rail - основний і настінний - опціонально).

 Специфікації
WLAN
Стандарти IEEE 802.11a/b/g/n для бездротових мереж
IEEE 802.11i для бездротової безпеки
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseTX для Ethernet мереж
IEEE 802.3ab для 1000BaseT
IEEE 802.3af для живлення по Ethernet (Power over Ethernet)
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q VLAN
Частотний діапазон модуляція і частота • DSSS с DBPSK, DQPSK, CCK
• OFDM с BPSK, QPSK, 16QAM, 64QAM
• 802.11b: CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, DBPSK @ 11 Mbps
• 802.11a/g: 64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps,
  QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps
• 802.11n: 64QAM @ 300 до BPSK @ 6.5 Mbps
  (підтримка різних швидкостей)
Операційні канали US:
від 2.412 до 2.462 GHz (11 каналів)
від 5.18 до 5.24 GHz (4 канали)
від 5.260 до 5.320 (4 канали)*
від 5.500 до 5.700 GHz (8 каналів - виняток від 5.600 до 5.640 GHz)*
від 5.745 до 5.825 GHz (5 каналів)

EU:
від 2.412 до 2.472 GHz (13 каналів)
від 5.18 до 5.24 GHz (4 канали)
від 5.260 до 5.320 (4 канали)*
від 5.500 до 5.700 GHz (11 каналів)*

JP:
 від 2.412 до 2.484 GHz (14 каналів, DSSS)
від 5.18 до 5.24 GHz (4 канали)
від 5.260 до 5.320 (4 канали)*
від 5.500 до 5.700 GHz (11 каналів)*

* Примітка: Ці канали не підтримуються до завершення
сертифікації по DFS (в 4-му кварталі 2015 року)
Швидкість 802.11b:   1 Mbps, 2 Mbps, 5.5 Mbps, 11 Mbps
802.11a/g: 6 Mbps, 9 Mbps, 12 Mbps, 18 Mbps, 24 Mbps, 36 Mbps,
               48 Mbps, 54 Mbps
802.11n:   від 6 до 300 Mbps (підтримка різних швидкостей)
Потужність передачі 802.11b:
Стандартна:  23±1.5 dBm @ 1 Mbps,
Стандартна:  23±1.5 dBm @ 2 Mbps,
Стандартна:  20±1.5 dBm @ 5.5 Mbps,
Стандартна:  19±1.5 dBm @ 11 Mbps
802.11g:
Стандартна:  20±1.5 dBm @ 6 to 24 Mbps,
Стандартна:  19±1.5 dBm @ 36 Mbps,
Стандартна:  18±1.5 dBm @ 48 Mbps,
Стандартна:  17±1.5 dBm @ 54 Mbps
802.11n (2.4 GHz):
Стандартна:  20±1.5 dBm @ MCS0/8 20 MHz,
Стандартна:  16±1.5 dBm @ MCS7/15 20 MHz
Стандартна:  20±1.5 dBm @ MCS0/8 40 MHz,
Стандартна:  16±1.5 dBm @ MCS7/15 40 MHz
802.11a:
Стандартна:  20±1.5 dBm @ 6 to 24 Mbps,
Стандартна:  19±1.5 dBm @ 36 Mbps,
Стандартна:  16±1.5 dBm @ 48 Mbps,
Стандартна:  15±1.5 dBm @ 54 Mbps
802.11n (5 GHz):
Стандартна:  19±1.5 dBm @ MCS0/8 20 MHz,
Стандартна:  14±1.5 dBm @ MCS7/15 20 MHz
Стандартна:  18±1.5 dBm @ MCS0/8 40 MHz,
Стандартна:  14±1.5 dBm @ MCS7/15 40 MHz
Безпека • SSID broadcast дозволити/заборонити
• Firewall для MAC/IP/Protocol/Port-based фільтрації
• 64-bit і 128-bit WEP шифрування,
  WPA /WPA2-Personal і Enterprise (IEEE 802.1X/RADIUS, TKIP і AES)
RX чутливість 802.11b:-92 dBm @ 1 Mbps; -90 dBm @ 2 Mbps;
            -88 dBm @ 5.5 Mbps; -84 dBm @ 11 Mbps
802.11g: -87 dBm @ 6 Mbps; -86 dBm @ 9 Mbps;
            -85 dBm @ 12 Mbps; -82 dBm @ 18 Mbps;
            -80 dBm @ 24 Mbps; -76 dBm @ 36 Mbps;
            -72 dBm @ 48 Mbps; -70 dBm @ 54 Mbps
802.11n (2.4 GHz):
            -70 dBm @ MCS7 20 MHz, -68 dBm @ MCS15 20 MHz
            -65 dBm @ MCS7 40MHz, -63 dBm @ MCS15 40 MHz
802.11a:-87 dBm @ 6 Mbps; -86 dBm @ 9 Mbps;
            -85 dBm @ 12 Mbps; -82 dBm @ 18 Mbps;
            -80 dBm @ 24 Mbps; -76 dBm @ 36 Mbps;
            -72 dBm @ 48 Mbps; -70 dBm @ 54 Mbps
802.11n (5 GHz):
            -70 dBm @ MCS7 20MHz, -67 dBm @ MCS15 20 MHz
             -68 dBm @ MCS7 40MHz, -66 dBm @ MCS15 40 MHz
Підтримувані протоколи
Основні Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP, VLAN, STP/RSTP
Інтерфейс
Антена 2 dBi dual-band, omni-directional, RP-SMA (male)
З'єднувач зовнішній антени RP-SMA (female), 500 V insulation
RJ-45 1, 10/100/1000BaseT(X) автовизначення швидкості
Консоль RS-232 (RJ45)
Світлодіодна індикація PWR1, PWR2, PoE, FAULT, STATE, рівень сигналу, WLAN, LAN
Контакти аварії 1 релейний вихід з максимальним навантаженням 1A @ 24 VDC
Цифрові входи 2 електрично ізольованих входи
від 3 до -30V  для стану "0" (OFF)
від 13 до 30V для стану “1” (ON)
Максимальний вхідний струм: 8 mA
Живлення
Вхідна напруга від 12 до 48 VDC, резервована постійна або
48 VDC Power-over-Ethernet (IEEE 802.3af)
Споживання Max. 7.2 W (від 12V/0.6A до 48V/0.15A), 25°C
Пдключення 10-pin знімний термінальний блок
Захист від неправильної полярності Є
Механічні, живлення і навколишнє середовище
Робоча температура від -25 до 60°C
від -40 до 75°C для -T моделі
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 85°C
Вага 1060 г
Корпус IP30 металевий
Кріплення DIN-Rail і настінно (опціонально)
Розміри W x H x D: 52.7 x 135 x 105 mm


Сертифікати
Safety UL 60950-1, EN 60950-1
EMC EMI: CISPR 22, FCC Part 15B Class B
EMS: EN 61000-6-2/61000-6-4
IEC 61000-4-2 ESD: Contact 8 kV; Air 15 kV
IEC 61000-4-3 RS: 10 V/m (80 MHz to 1 GHz)
IEC 61000-4-4 EFT: Power 2 kV; Signal 1 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Radio EN 301 489-1/17, EN 300 328, EN 301 893, TELEC, FCC ID SLE-WAPN005
Hazardous Location UL/cUL Class I Division 2, ATEX Zone 2 (Pending, Q4 2015)
 Інформація для замовлення
Моделі зі звичайним температурним діапазоном
AWK-3131A-EU IEEE 802.11a/b/g/n бездротова точка доступу (AP/Bridge/Client), один RJ45 10/100/1000BaseT(X) порт, європейське виконання, робоча температура від -25 до 60°C
Моделі з розширеним температурним діапазоном (від -40 до 75°C)
AWK-3131A-EU-T IEEE 802.11a/b/g/n бездротова точка доступу (AP/Bridge/Client), один RJ45 10/100/1000BaseT(X) порт, європейське виконання, робоча температура від  -40 до 75°C
Додатково
WK-51-01 Настінний монтажний комплект
DIN-Rail блоки живлення:
HDR-60-24 60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24 120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24 60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24 40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
