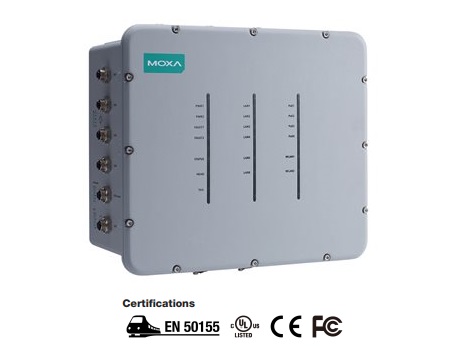

 TAP-323
   Залізничні подвійні бездротові точки доступу 802.11n IP68


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  Надійні бездротові точки доступу для рухомих об'єктів
Особливості та переваги
2 дводіапазонні радіостанції, сумісні з IEEE 802.11a/b/g/n
2 оптоволоконних слоти SFP і 4 порти PoE з роз'ємами M12 LAN
Висока потужність передачі для збільшення радіусу дії
Турбо-роумінг на основі контролера (менше 50 мс)
Відповідає всім вимогам стандарту EN 50155
Міцний корпус зі стандартом IP68 і робоча температура від -40 до 75°C
Резервування бездротової мережі з AeroLink Protection


   Залізничний бездротовий пристрій TAP-323 призначений для бездротового зв’язку поїзд-земля. TAP-323 — це дуже компактний і міцний бездротовий пристрій, який об’єднує дві точки доступу, керований оптоволоконний комутатор і джерело живлення змінного/постійного струму широкого діапазону в одній коробці. Корпус IP68 дозволяє пристрою витримувати суворі погодні умови, а роз’єми M12 роблять пристрій стійким до ударів і вібрації. TAP-323 підтримує вдосконалену технологію Turbo Roaming на основі контролера для бездротових додатків поїзд-земля, таких як керування поїздом на основі зв’язку (CBTC) і відеоспостереження. Пристрій може забезпечувати живленням до 4 пристроїв PoE, одночасно забезпечуючи надійний зв’язок через локальну мережу за допомогою технології Turbo Chain від Moxa.

Розширена мобільність і надійність

• Turbo Roaming L3 на основі контролера

• Підтримка мобільного IP

• 2 дводіапазонні радіо: 2,4 ГГц і 5 ГГц

• Підтримка Turbo Chain (час відновлення 100 мс)

• Підтримуються WPA/WPA2 і 802.11i

• Підтримується IEEE 802.1X/RADIUS

Створено для транспортних додатків

• Ізольоване джерело живлення від 110 до 220 В постійного струму/В змінного струму

• Висока потужність передачі, 400 мВт (макс.)

• Подає живлення через 4 порти PoE

• 2 волоконно-оптичних порти SFP для встановлення магістралі

• Широкий температурний діапазон (від -40 до 75°C) і корпус з рейтингом IP68

Детальніше (зовнішній вигляд, розміри та роз'єми) >>>

 Специфікації
WLAN
Пропускна здатність каналу 20 МГц, 40 МГц
Діапазон частот і стандарти • 5 ГГц
• 2,4 ГГц
802.11a/b/g/n
802.11i Wireless Security
Операційні канали EU:
2,412 до 2,472 ГГц (13 каналів)
5,180–5,240 ГГц (4 канали)
5,260 до 5,320 ГГц (4 канали)
5500–5700 ГГц (11 каналів)*
Швидкість 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Мбіт/с
802.11b: 1, 2, 5,5, 11 Мбіт/с
802.11n HT40: від 13,5 до 300 Мбіт/с (від MCS0 до MCS15)
Потужність передачі 802.11b:
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps
802.11g:
23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
802.11a:
23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
802.11n (2.4 GHz):
23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz
Безпека • WEP encryption (64-bit and 128-bit)
• WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)я
• WPA/WPA2-Personal
RX чутливість 802.11b:
Typ. -93 dBm @ 1 Mbps
Typ. -93 dBm @ 2 Mbps
Typ. -93 dBm @ 5.5 Mbps
Typ. -88 dBm @ 11 Mbps
802.11g:
Typ. -88 dBm @ 6 Mbps
Typ. -86 dBm @ 9 Mbps
Typ. -85 dBm @ 12 Mbps
Typ. -85 dBm @ 18 Mbps
Typ. -85 dBm @ 24 Mbps
Typ. -82 dBm @ 36 Mbps
Typ. -78 dBm @ 48 Mbps
Typ. -74 dBm @ 54 Mbps
802.11a:
Typ. -90 @ 6 Mbps
Typ. -88 @ 9 Mbps
Typ. -88 @ 12 Mbps
Typ. -85 @ 18 Mbps
Typ. -81 @ 24 Mbps
Typ. -78 @ 36 Mbps
Typ. -74 @ 48 Mbps
Typ. -74 @ 54 Mbps
802.11n (2.4 GHz; measured at 2.437 GHz):
Typ. -89 dBm @ MCS0 20 MHz
Typ. -85 dBm @ MCS1 20 MHz
Typ. -85 dBm @ MCS2 20 MHz
Typ. -82 dBm @ MCS3 20 MHz
Typ. -78 dBm @ MCS4 20 MHz
Typ. -74 dBm @ MCS5 20 MHz
Typ. -72 dBm @ MCS6 20 MHz
Typ. -70 dBm @ MCS7 20 MHz
Typ. -95 dBm @ MCS8 20 MHz
Typ. -90 dBm @ MCS9 20 MHz
Typ. -87 dBm @ MCS10 20 MHz
Typ. -83 dBm @ MCS11 20 MHz
Typ. -80 dBm @ MCS12 20 MHz
Typ. -74 dBm @ MCS13 20 MHz
Typ. -71 dBm @ MCS14 20 MHz
Typ. -69 dBm @ MCS15 20 MHz
Typ. -87 dBm @ MCS0 40 MHz
Typ. -83 dBm @ MCS1 40 MHz
Typ. -83 dBm @ MCS2 40 MHz
Typ. -80 dBm @ MCS3 40 MHz
Typ. -76 dBm @ MCS4 40 MHz
Typ. -73 dBm @ MCS5 40 MHz
Typ. -69 dBm @ MCS6 40 MHz
Typ. -67 dBm @ MCS7 40 MHz
Typ. -93 dBm @ MCS8 40 MHz
Typ. -88 dBm @ MCS9 40 MHz
Typ. -85 dBm @ MCS10 40 MHz
Typ. -82 dBm @ MCS11 40 MHz
Typ. -78 dBm @ MCS12 40 MHz
Typ. -73 dBm @ MCS13 40 MHz
Typ. -69 dBm @ MCS14 40 MHz
Typ. -67 dBm @ MCS15 40 MHz
Режим роботи WLAN Access point
Протоколи
Управління SNMPv1/v2c/v3, DHCP Server/Client, IPv4, Syslog, TCP/IP, Telnet, TFTP, UDP, Web Console, Wireless Search Utility
LAN IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3af for PoE
IEEE 802.3u for 100BaseT(X)
Безпека HTTPS/SSL, RADIUS, SSH
Інтерфейс
Fast Ethernet порти 4, на боковій стороні, M12 D-coded 4-pin female з'єднувачі, 10/100BaseT(X) auto negotiation, F/H duplex mode і auto MDI/MDI-X, 802.1af PoE
З'єднувач для антен 5 N-type female
Оптичний порт 2, 1000BaseSFP слоти
Консольний порт USB-M12 console (M12 B-coded 5-pin female connector)
Властивості комутатора
VLAN ID Range		 VID 1 to 4094
USB інтерфейс
 M12 Connector		 M12 A-coded 5-pin female (for ABC-02 USB storage)
Живлення
Вхідна напруга Подвійні резервні входи:110/220 VAC/VDC (85 to 264 VAC, 88 to 300 VDC)
Підключення 6-pin M23 з'єднувач

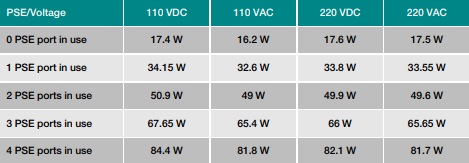

Споживання 85 W (max.)
Джерело вихідної потужності PoE (IEEE 802.3af)
Захист від неправильної полярності Є
Захист від струму Є
Механічні, живлення і навколишнє середовище
Робоча температура від -40 до 75°C
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 85°C
Розміри W x H x D: 324 x 279 x 156 mm Детальніше ->>
Вага 10 кг
Корпус IP68 металевий
Кріплення Настінне
Сертифікати
Safety EN 60950-1, UL 60950-1, IEC 60950-1
EMC EN 61000-6-2/-6-4, EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMC IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Rail Traffic EN 50155, EN 50121-1/4
Radio MIC
Напрацювання на відмову
MTBF 290,937 годин
 Інформація для замовлення
TAP-323-EU-CT-T Надійна бездротова точка доступу з вбудованим Ethernet комутатором (2 х 1000BaseSFP, 4 х 10/100BaseT(X)) для рухливих об'єктів, європейський частотний діапазон, робоча температура від -40 до 75°C
 Додаткове приладдя
A-CAP-M12F-M Металевий ковпачок для гнізда M12
M12D-4P-IP68 M12 D-код гвинтовий роз'єм датчика, штекер, IP68
CBL-M12D(MM4P)/RJ45-100 IP67600 Кабель M12-RJ45, IP67, 1 м
CBL-M23(FF6P)/OPEN-BK-100 IP67 Кабель живлення M23 – 6-контактний, 6-контактний роз’єм M23 з рейтингом IP67, IP67, 1 м
ABC-02-USB Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60°C
ABC-02-USB-T Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від -40 до 75°C
