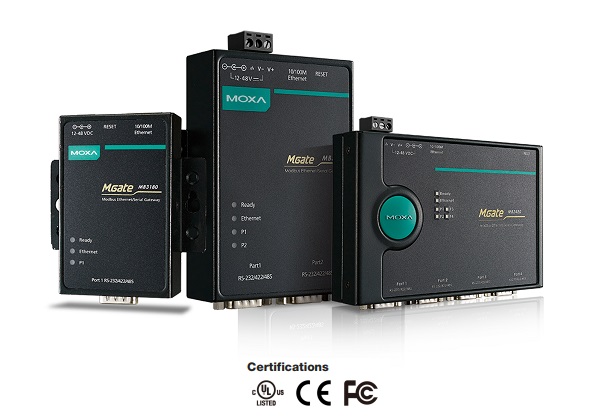

  Серія MGate MB3180/3280/3480
  1-, 2-, 4-портові Serial в Ethernet Modbus шлюзи


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

1-. 2-, 4-портові Serial в Ethernet Modbus шлюзи

Особливості та переваги Конвертація між Modbus TCP і Modbus RTU/ASCII  Підтримка автоматичної маршрутизації пристроїв для легкого налаштування Підтримка маршруту за TCP-портом або IP-адресою для гнучкого розгортання 1 Ethernet порт і до  4 RS-232/422/485 serial портів Підтримка 16 одночасних TCP "майстрів" і до 32 одночасних запитів до "майстра" Автокалібрація тайм аутів відповіді, що зберігає до 70% зусиль при конфігурації        MOXA MB3180, MB3280 і MB3480 стандартні Modbus шлюзи, які конвертують Modbus TCP і Modbus RTU/ASCII протоколи. Вони підтримують до 16 одночасних Modbus TCP "майстрів" (masters) і до 31 RTU/ASCII "ведених" (slaves) на кожен з послідовних портів. Для RTU/ASCII "майстрів" здійснюється підтримка до 32 TCP "ведених". Інтеграція стандартних Modbus мереж   Серія MGate MB3000 включає наступні моделі MB3180, MB3280 і MB3480, які розроблені для простої інтеграції Modbus TCP і RTU/ASCII мереж. З цими моделями послідовні "ведені" пристрої Modbus можуть бути легко включені в існуючу мережу Modbus TCP, а Modbus TCP "ведені" можуть бути зроблені доступними послідовним "майстрам". MB3180, MB3280 і MB3480 відкривають можливості простої мережевої інтеграції, легкої в налаштуванні і повністю сумісної з будь-якою Modbus мережею. Висока щільність, ефективна вартість шлюзів    MGate MB3000 може ефективно бути включеним в мережі і забезпечує високу щільність Modbus вузлів. MB3280 може управляти до 62 послідовними "веденими" вузлами, а MB3480 - до 124. Кожен RS-233/422/485 послідовний порт може бути індивідуально налаштований на Modbus RTU або Modbus ASCII з різними швидкостями. Детальніше >>>

Специфікації Мережа

Ethernet  10/100 Mbps, RJ45, Auto MDI/MDIX Захист Вбудований 1.5 KV magnetic isolation

Послідовний інтерфейс

Інтерфейс RS-232/422/485 програмно обираний Число портів  MB3180: 1 MB3280: 2 MB3480: 4 Male DB9 Сигнали  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-дротовий): Data+, Data-, GND RS-485 (4-дротовий): Rx+, Tx-, Rx+, GND Захист 15 KV ESD для всіх сигналів

Конфігураційні

Паритет None, Even, Odd, Space, Mark Біт даних 7, 8 Стоп біти 1, 2 Управління потоком RTS/CTS, XON/XOFF Швидкість від 50 bps до 921.6 Kbps

Програмне забезпечення

Modbus протоколи RTU Slave, RTU Master, ASCII Slave, ASCII Master Утиліти MGate Manager Suite для Windows 98/ME/NT/2000/XP/2003/Vista Multi-master і multi-drop Master mode: 32 TCP slaves. Slave mode: 16 TCP masters, 32 запити для кожного "майстра"

Живлення і навколишнє середовище

Робоча температура від 0 до 55°C Відносна вологість від 5 до 95% RH Температура зберігання від -20 до 80°C Матеріал корпусу MB3180: Алюміній (1 мм) MB3280: Алюміній (1 мм) MB3480: SECC (0.8 mm) Живлення від 12 до 48 VDC Підключення живлення MB3180: роз'єм MB3280: роз'єм і термінальний блок MB3480: роз'єм і термінальний блок Живлення, захист 1 KV Burst (EFT), EN61000-4-4 0.5 KV Surge, EN61000-4-5 Сертифікати EMC CE: EN550022 Class A / EN550024 FCC: FCC Part 15 subpart B, Class A Safety TUV: EN60950-1 Shock: IEC60068-2-27 Freefall: IEC60068-2-23 Vibration: IEC60068-2-6

Інформація для замовлення

MGate MB3180 однопортовий Modbus шлюз, робоча температура від 0 до 55°C MGate MB3280 двопортовий Modbus шлюз, робоча температура від 0 до 55°C MGate MB3480 чотирипортовий Modbus шлюз, робоча температура від 0 до 55°C Додаткове приладдя DK-35A DIN-Rail монтажний кіт (35 mm)
