Modbus TCP шлюзи MOXA





MGate MB3180/3280/3480
  1-. 2-, 4-портові Serial в Ethernet Modbus шлюзи

Багато TCP "майстрів" до RTU/ASCII "ведених"

   В сучасних промислових мережах, хост- комп'ютери і нові PLC підтримують Modbus TCP. Проте, Modbus TCP безпосередньо не сумісні з пристроями Modbus RTU/ASCII, використовуваними для збору даних і управління.

   MGate MB3000 забезпечує "майстрів" TCP доступом до RTU/ASCII "веденим". Це дозволяє підтримувати до 16 одночасних "майстрів" TCP при максимальній відповідності з протоколом Modbus TCP. Послідовні порти забезпечують підключення до Modbus RTU або ASCII "веденим" і можуть бути незалежно вибрані як RS-232, RS-422 або RS-485. Один "ведений" пристрій може бути підключений до RS-232 або RS-422 портів і до 31 пристрою може бути підключено до RS-485 портів.

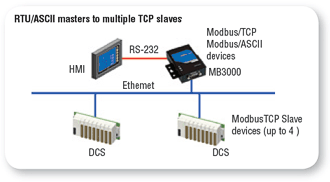

RTU/ASCII "майстри" до багатьох TCP "ведених"

   Велике число HMI систем (людино- машинний інтерфейс) призначене для доступу до DCS (Цифрових управляючих систем), використовуючи послідовний зв'язок (зазвичай RS-485). Проте, є і проблеми для Ethernet базованих DCS, що працюють по Modbus TCP. MGate MB3000 - ідеальний пристрій для зв'язку HMI з послідовним інтерфейсом і Ethernet DCS. Кожен MB3000 підтримує до 32 "ведених" Modbus TCP.

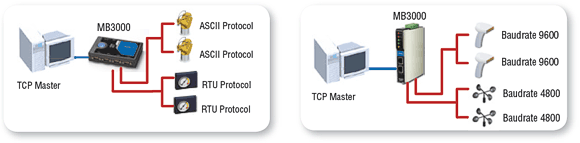

TCP "майстер" до різних serial "ведених"
   Є кілька варіацій послідовних Modbus пристроїв, які відрізняється за швидкістю передачі і специфічному протоколу (Modbus RTU або Modbus ASCII). MB3280 і MB3480 підтримують різні порти, які незалежно налаштовуються, так що "ведені" RTU могли бути підключені до одного порту, а "ведені" ASCII до іншого. Багатопортові моделі MOXA MB3000 можуть підтримувати всі Modbus пристрої і мережа може бути просто побудована, використовуючи тільки один Modbus шлюз.

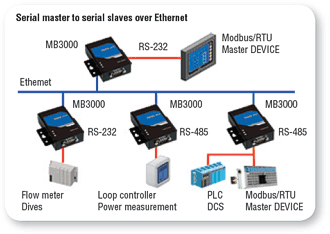

Serial "майстер" до serial "ведених" по Ethernet
   Типові послідовні Modbus пристрої використовують RS-485 для зв'язку, що обмежує загальне число пристроїв Modbus 31 і максимальною відстанню 1.2 km. З MOXA MGate MB3000, "майстер" має доступ до багатьох "ведених" пристроїв з послідовним інтерфейсом по Ethernet мережі з необмеженими відстанями.

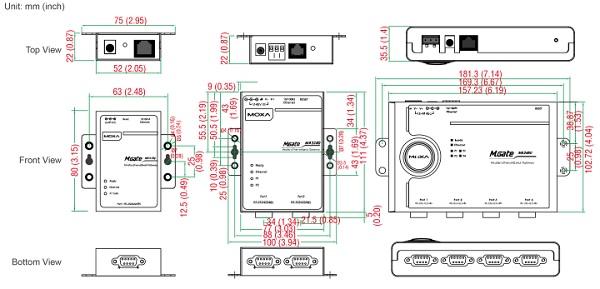

Розміри:

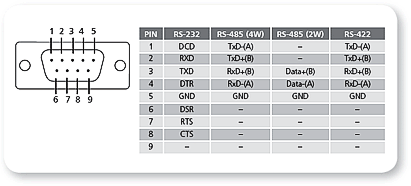

Male DB9 RS-232/422/485 порт
