Відеоспостереження в нафтовій і газовій промисловості
Опис
системи
|
Виробнику обладнання для нафтохімічного заводу в Китаї було потрібно створити інтегровану системи відеоспостереження для захисту своїх критичних активів. IP-відеоспостереження Moxa найкращим чином інтегрувалися з DCS системою і охоронною сигналізацією. Нова система також включає передові функції, засновані на IVA функціональності, яка попереджує щоразу, коли виявлені деякі події, наприклад, несанкціонована дія на камеру або рух в зоні виявлення.
Ця передова система відеоспостереження була досить швидко розгорнута завдяки використанню інструментів MOXA SDK, які значно спростили інтеграцію відеоспостереження з DCS. DCS система створює спливаючі вікна з відео в режимі реального часу в відповідь на події. Відео відтворюється безпосередньо в DCS, використовуючи ActiveX компоненти, що знизило складність розробки системи.
|
|
В той же час, ПЗ MOXA SoftNVR-IA, має вбудований OPC сервер і OPC приймає повідомлення про події від DCS, створюючи безшовну взаємодія між IP-системами відеоспостереження та DCS. На додаток до IP-системи відеоспостереження і DCS, функціонує також система охоронної сигналізації і через багатофункціональний інтерфейс вона взаємодіє з відеосерверами Moxa і IP-камерами. Таким чином була створена повністю інтегрована система IP-відеоспостереження, охоронної сигналізації та DCS.
Система в цілому має 76 каналів в яку увійшли PTZ-камери, що забезпечують відеозображення як в денний, так і в нічний час. Два SoftNVR-IA сервери служать для обробки, запису та відеоспостереження в реальному часі, а один SoftCMS відео сервер, розташований в центрі управління, забезпечує виведення інформації з усієї системи IP CTV. |
| |
Вимоги додатку
|
• Надійна промислова конструкція для роботи на хімічних підприємствах
• Рішення відеоспостереження, яке включає в себе відео шифратор, IP камери, програмне забезпечення NVR, програмне забезпечення CMS
• IVA інтегровані IP-камери для ефективного моніторингу
• Відеоспостереження, інтегроване в DCS з спливаючими вікнами з відео
• Зображення до настання події для полегшення їх розслідування
• Інструменти для розробки програмного забезпечення
(SDK).
|
|

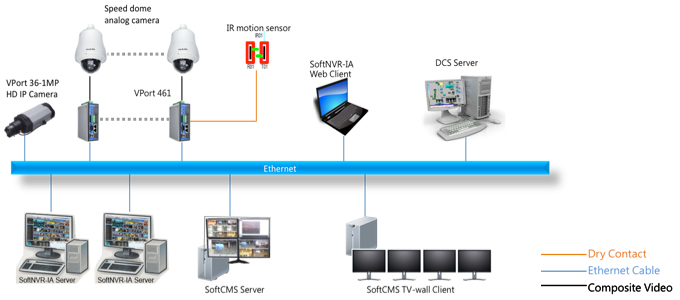

Діаграма застосування
|
 |
|
Застосоване обладнання
|
 |
Серія VPort 36-1MP
Боксована, в міцному корпусі, HD H.264 IP відеокамера (для будь-якого часу доби)
• Робоча температура від -40 до 75°C, без обігріву або охолодження
• Камера з 1/2.7" CMOS матрицею з прогресивною розгорткою, HD роздільна здатність (макс. 1280 х 720)
• Підтримка технологій ROI (Region of Interest - область інтересу), BLC (Back Light Compensation - компенсація задньої засвітки) і WDR (Wide Dynamic Range - широкий динамічний діапазон)
• Вбудована протитуманна функція для чіткого зображення в дощ, туман і сніг
• До 3 H.264 і MJPEG відеопотоків (2 * H.264 і 1 * MJPEG)
• Підтримка функції DynaStream Moxa ™, яка дозволяє змінювати частоту кадрів автоматично для контролю пропускної здатності мережі.
|
 |
Серія VPort 461
Одноканальний індустріальний H.264
відеошифратор для IP відеоспостереження
• Забезпечує до 3 одночасних відеопотоків з H.264 і MJPEG форматом стиснення
• 2 Ethernet порти для резервування і каскадування
• 1 COM порт для serial-to-Ethernet комунікацій
• Робоча температура від -40 до +75°С
• Підтримка ONVIF стандарту
|
 |
Серія VPort 26
IP66 вандалозахищена купольна IP відеокамера для зовнішнього застосування (для будь-якого часу доби)
• Робоча температура від -40 до 50°C, без обігріву або охолодження
• Максимальна роздільна здатність 800 х 600 (SVGA) зі швидкістю 30 FPS
• Висока якість відео зображення при використанні 3D-DNR, BLC, WDR
• Вбудована протитуманна функція для чіткого зображення в дощ, туман і сніг
• Об'єктив зі змінною фокусною відстанню від 2,8 до 11 мм, робота як в денний, так і нічний час доби, вбудований ІЧ-фільтр
• Підтримка функції DynaStream Moxa ™, яка дозволяє змінювати частоту кадрів автоматично для контролю пропускної здатності мережі
• Підтримка 802.1X, HTTPS і SSH для мережевої безпеки
• Підтримка ONVIF стандарту
|
 |
SoftNVR-IA
64 канальне програмне забезпечення індустріального IP відеоспостереження
• До 64 каналів в одній системі
• Підтримка OPC для інтеграції з системою управління
• Відображення інформації на двох моніторах для зручності перегляду
• Проста, дружня установка і запис за розкладом
• Багатофункціональний перегляд записаного відео з інтелектуальними функціями пошуку
• Дистанційний перегляд поточних відеозображень і раніше записаних зображень через браузер на основі веб-консолі
|
 |
SoftCMS
100/200/500-канальне програмне забезпечення для централізованого управління великими системами відеоспостереження
• до 500 каналів в одній системі
• Підтримка виведення на ТВ стіну
• Доступ до відео-відтворення з MxNVR-IA8 / SoftNVR-IA
• Можливість виведення інформації на 3 монітори
• Дистанційний перегляд поточних відеозображень і раніше записаних зображень через браузер на основі веб-консолі.
|
|
|
| |
Переваги використання обладнання
Moxa
|
• Широкий діапазон робочих температур від -40 до 75°C для жорстких умов експлуатації
• Закінчене індустріальне IP-рішення відеоспостереження, що включає як програмне забезпечення, так і апаратні засоби
• Підтримка індустріальних протоколів
• Інструменти для розробки програмного забезпечення (software development tool) для простої інтеграції з DCS/SCADA HMI
• Високий рівень EMI / EMC захисту.
|
|
| |
|
|
