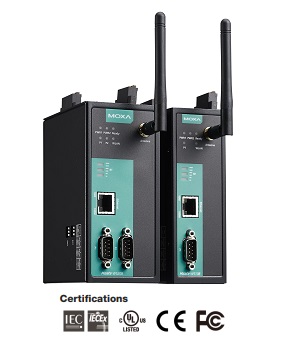

Серія MGate™ W5108 / W5208
Знято з
виробництва
1
і 2 портові IEEE 802.11a/b/g/n бездротові Modbus/DNP3 шлюзи
 |
1
і 2 портові IEEE 802.11a/b/g/n бездротові Modbus/DNP3 шлюзи |
 |
|
 |
Шлюзи серії MOXA W5108 MGate / MGate W5208 є ідеальним вибором для підключення пристроїв з послідовним Modbus інтерфейсом до бездротової локальної мережі або DNP3 serial до DNP3 IP через бездротову локальну мережу. Використання IEEE 802.11a / B / G / N забезпечує зниження необхідної кількості кабелів в складних умовах проводки, підвищує безпеку передачі даних - шлюзи серії MOXA MGate W5108 / MGate W5208 підтримують WEP / WPA / WPA2. Надійна конструкція шлюзів дозволяє використовувати їх для промислового застосування, в тому числі в нафтовій і газовій галузі, енергетиці, автоматизації процесів і автоматизації виробництва.
|
Моніторинг
трафіку Modbus (Modbus Traffic Monitor)
Шлюзи серії MOXA W5108 MGate / MGate W5208 підтримує протокол Modbus Traffic Monitor для вирішення виникаючих проблем на етапі установки. Зв'язок може бути налаштований неправильно, через помилки в параметрах програмного забезпечення, таких як ID веденого пристрою, адреса регістра або помилки в апаратних параметрах, таких як швидкість передачі даних або параметри інтерфейсу. Підтримка протоколу Modbus Traffic Monitor дозволяє перевірити прийом даних і легко визначити можливі неполадки.
Численні функції обслуговування
Шлюзи серії MOXA W5108 MGate / MGate W5208 підтримує веб-консоль і Telnet консоль для дистанційного обслуговування. Кожен шлюз також підтримує шифрування комутаційних функцій, такі як HTTPS і SSH для запобігання проблем безпеки. Крім того, функції ведення журналу реалізовані в прошивці забезпечують запис подій підключення і Modbus подій для технічного обслуговування. Користувачі можуть переглядати дані журналу віддалено через веб-консоль.
|
Особливості |
|
|
| ° |
Передача Modbus / DNP3
послідовних даних через 802.11 |
| ° |
Тунелірування Serial комунікацій (підтримує TCP Server / Client режими) |
| ° |
В Slave режимі підтримується до 16 TCP майстрів і до 31 або 62 serial slaves одночасно |
| ° |
Вбудований Modbus
монітор трафіку |
| ° |
SD карти для резервного копіювання конфігурації і журналу системи |
| ° |
Два входи живлення по постійній напрузі для резервування і релейний вихід |
| ° |
Безпечний доступ до даних з використанням
WEP / WPA / WPA2 |
| ° |
Захисна 2 кВ ізоляція |
| ° |
Робоча температура
від -40 до 75 °C в Т-моделях |
| ° |
Підтримка 2
цифрових входів і 2 цифрових виходів. |
|
Специфікації |
|
|
| ° Ethernet
інтерфейс |
| Протоколи |
Modbus TCP, DNP3, TCP Server/Client |
| Число
портів |
1 |
| Швидкість |
10/100 Mbps, Auto
MDI/MDIX |
| З'єднувачі |
RJ45 |
| Magnetic Isolation Protection |
1.5 KV
вбудована |
| ° Serial
інтерфейс |
| Протоколи |
Modbus RTU/ASCII Master/Slave, DNP3 |
| Число
портів |
MGate W5108: 1
MGate W5208: 2 |
| Інтерфейс |
RS-232/422/485
програмно обираний |
| З'єднувач |
DB9 male |
| Захист |
2 kV |
| Pull
High/Low резистори для RS-485 |
1 kΩ, 150 kΩ |
| Термінатори для RS-485 |
120 Ω |
| ° Serial
параметри |
| Біти даних |
7, 8 |
| Стоп
біти |
1, 2 |
| Управління потоком |
RTS/CTS, DTR/DSR, RTS Toggle (RS-232
тільки) |
| Паритет |
None, Even, Odd, Space, Mark |
| Швидкість |
від 50 bps до 921.6 Kbps |
| ° Serial
сигнали |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| °
WLAN |
| Стандарти |
802.11a/b/g/n |
| Мережеві
моди |
Infrastructure, Ad-Hoc |
| Швидкість |
802.11a/g: 65, 54, 48, 36, 24, 18, 12, 9, 6 Mbps, auto
802.11b: 11, 5.5, 2, 1 Mbps, auto
802.11n: 2.4 GHz: HT20, MCS 0-7
802.11n: 5 GHz: HT20 & HT40 MCS 0-7 |
| Робоча відстань |
до 100 м на відкритому просторі |
| Антенний
з'єднувач |
Reverse SMA |
| TX
потужність передачі |
2.4 GHz
• 802.11b:
від 1 до 11 Mbps, Typ. 16 (±1.5 dBm)
• 802.11g:
м 6 до 36 Mbps, Typ.16 (±1.5 dBm)
48 Mbps, Typ. 15 (±1.5 dBm)
54 Mbps, Typ. 14 (±1.5 dBm)
• 802.11n (20 MHz):
MCS0-3: Typ. 16 dBm (± 1.5 dBm)
MCS4-5: Typ. 14 dBm (± 1.5 dBm)
MCS6-7: Typ. 12 dBm (± 1.5 dBm)
5 GHz
• 802.11a:
від 6 до 36 Mbps, Typ.15 (±1.5 dBm)
48 Mbps, Typ. 15 (±1.5 dBm)
54 Mbps, Typ. 14 (±1.5 dBm)
• 802.11n (20/40 MHz):
MCS0-3: Typ. 15 dBm (± 1.5 dBm)
MCS4-5: Typ. 14 dBm (± 1.5 dBm)
MCS6-7: Typ. 12 dBm (± 1.5 dBm) |
| RX
чутливість |
2.4 GHz
• 802.11b:
-92 dBm @ 1 Mbps,
-88 dBm @ 2 Mbps,
-87 dBm @ 5.5 Mbps,
-84 dBm @ 11 Mbps
• 802.11g:
-91 dBm @ 6 Mbps,
-90 dBm @ 9 Mbps,
-88 dBm @ 12 Mbps,
-86 dBm @ 18 Mbps,
-80 dBm @ 24 Mbps,
-80 dBm @ 36 Mbps,
-74 dBm @ 48 Mbps,
-73 dBm @ 54 Mbps
• 802.11n(20MHz):
-89 dBm @ MCS0
-87 dBm @ MCS1
-85 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-73 dBm @ MCS6
-71 dBm @ MCS7
5 GHz
• 802.11a:
-91 dBm @ 6 Mbps,
-90 dBm @ 9 Mbps,
-88 dBm @ 12 Mbps,
-86 dBm @ 18 Mbps,
-82 dBm @ 24 Mbps,
-81 dBm @ 36 Mbps,
-75 dBm @ 48 Mbps,
-74 dBm @ 54 Mbps
• 802.11n (20MHz):
-89 dBm @ MCS0
-87 dBm @ MCS1
-85 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-73 dBm @ MCS6
-71 dBm @ MCS7
• 802.11n (40MHz):
-85 dBm @ MCS0
-84 dBm @ MCS1
-81 dBm @ MCS2
-77 dBm @ MCS3
-75 dBm @ MCS4
-70 dBm @ MCS5
-69 dBm @ MCS6
-67 dBm @ MCS7 |
| Частота
і модуляція |
OFDM (54, 48, 36, 24, 18, 12, 9, 6
Мбіт)
OFDM (MCS0, MCS1, MCS2, MCS3 MCS4, MCS5, MCS6, MCS7)
ССК (11
Мбіт, 5,5 Мбіт)
DQPSK (2 Мбіт)
DBPSK (1
Мбіт) |
| Європейські
канали |
від 2.412 до 2.472 GHz (13
каналів
від 5.180 до 5.240 (4 канали)
від 5.260 до 5.320 (4
канали)
від 5.500 до 5.700 GHz (11 каналів) |
| °
Цифрові входи - виходи (DI/DO) |
| Цифрових
входів |
2 |
| Цифрових
виходів |
2 |
| З'єднувач |
6
контактний термінальний блок |
| °Цифрові
входи |
| "Сухі"
контакти |
•
логічний 0: на землю (GND)
•
логічна 1: відкритий |
| "Мокрі"
контакти |
•
логічний 0:
від 10 до 30 VDC
• логічна 1:
від 0 до 3 VDC |
| °Цифрові
виходи |
| Тип
каналу |
sink type |
| Напруга |
24 VDC
номінальна, відкритий
колектор до 30 VDC |
| Вихідний
струм |
200 mA на канал |
| °
Програмне забезпечення |
| Протоколи |
TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), Private MIB, ARP, Telnet |
| Опції конфігурації |
Web console, Serial console, Telnet console |
| Утиліти |
Device Search Utility (DSU) для Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| °
Безпека |
| Аутентифікація |
WEP encryption ( 64
або 128 bit), WPA / WPA2-Personal і Enterprise (IEEE 802.1X/RADIUS, TKIP
і AES) |
| Шифрування |
128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP |
| °
Фізичні характеристики |
| Матеріал
корпусу |
Метал (IP30) |
| Вага |
MGate W5108: 589 г
MGate W5208: 738 г |
| Розміри |
MGate W5108: 45.8 x 105 x 134 мм
MGate W5208: 59.6 x 101.7 x 134 мм |
MGate W5108
MGate W5208
 |
| °
Навколишнє середовище |
| Робоча температура |
Стандартна модель:
від 0 до 60°C
T-модель: від -40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна вологість |
від 5 до 95% RH |
| ° Живлення |
| Живлення |
від 9 до 60 VDC |
| Підключення |
Термінальний блок |
| Споживання |
495 mA @ 9 V
202 mA @ 24 V
114 mA @ 48 V
99 mA @ 60 V |
| °
Сертифікати |
| Safety |
UL 508, EN 60950-1 |
| EMS |
EN 61000-4-2 (ESD) Contact: 6 kV; Air: 8 kV
EN 61000-4-3 (RS) 80 MHz to 1 GHz, 10 V/m
EN 61000-4-4 (EFT) Power 4 kV; Signal 2 kV
EN 61000-4-5 (Surge) Power 2 kV; Signal: 1 kV
EN 61000-4-6 (CS) Level 3
EN 61000-4-8 (PFMF) Level 3 |
| EMC |
EN 55022/24 |
| EMI |
FCC Part 15 Subpart B Class A |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
EN 50155, IEC 61373 |
| Радіо |
EN 300328, EN 301893, TELECOM
CE (ETSI EN 301 893, ETSI EN 300 328), ARIB RCR STD-33, ARIB STD-66 |
| |
|
Інформація для замовлення |
|
|
| MGate W5108 |
Однопортовий Modbus / DNP3 шлюз з 802.11 a/b/g/n WLAN, робоча
температура
від 0 до 60°C |
| MGate W5108-T |
Однопортовий Modbus / DNP3 шлюз з 802.11 a/b/g/n WLAN, робоча
температура
від -40 до 75°C |
| MGate W5208 |
Двопортовий Modbus / DNP3 шлюз з 802.11 a/b/g/n WLAN, робоча
температура
від 0 до 60°C |
| MGate W5208-T |
Двопортовий Modbus / DNP3 шлюз з 802.11 a/b/g/n WLAN, робоча
температура
від -40 до 75°C |
| Додатково |
| DR-4524 |
45W/2A DIN-Rail 24 VDC
джерело живлення з універсальним 85 до 264 VAC входом |
| DR-75-24 |
75W/3.2A DIN-Rail 24 VDC
джерело живлення з універсальним 85 до 264 VAC входом
Mini Female DB9 в Terminal Block |
| DR-120-24 |
120W/5A DIN-Rail 24 VDC
джерело живлення з універсальним 88 до 132 VAC
або 176 до 264 VAC входом (вибирається перемикачем) |
| Mini DB9F-to-TB |
Mini Female DB9 в Terminal Block |
| WK-51-01 |
Комплект для установки |
| |
|
