Modbus TCP шлюзи MOXA

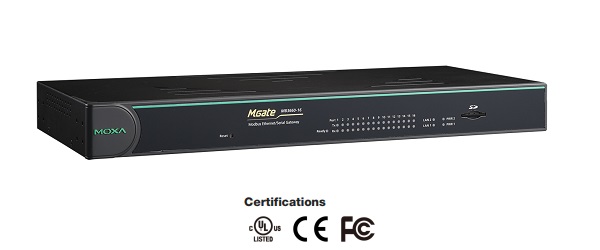

 Серія MGate™ MB3660
  8 і 16 портові резервовані Modbus шлюзи

8 і 16 портові резервовані Modbus шлюзи

   Серія резервованих Modbus шлюзів MOXA MGate MB3660 (MB3660-8 і MB3660-16) призначена для перетворення протоколів між Modbus TCP і Modbus RTU/ASCII. Вони можуть бути використані для обслуговування до 256 TCP майстер / клієнт пристроїв або до 128 TCP слейв / сервер пристроїв. Модель серії MGate MB3660 з ізоляцією забезпечує захист до 2 кВ і ідеально підходить для застосування на енергопідстанціях.

    Шлюзи MOXA MGate MB3660 призначені для простого інтегрування протоколів Modbus TCP і RTU / ASCII мереж. Шлюзи серії MOXA MGate MB3660 володіють особливостями, які роблять мережеву інтеграцію простою, налаштовуваною і сумісною практично з будь-якими Modbus мережами. Для великомасштабних Modbus розгортань шлюзи серії MOXA MGate MB3660 забезпечують ефективне поєднання великого числа Modbus вузлів. Серія MOXA MB3660 може фізично управляти до 248 послідовно підлеглими вузлами для 8-портовових моделей і 496 підлеглими вузлами для 16-портових моделей (стандарт Modbus визначає ідентифікатори Modbus від 1 до 247). Кожен з RS-232/422/485 портів може бути налаштований індивідуально для Modbus RTU або Modbus ASCII роботи і для різних швидкостей, що дозволяє обидва типи мереж інтегрувати з Modbus TCP через один Modbus шлюз.

Висока продуктивність з інноваційною технологією команд - навчання - Command Learning

 Шлюзи серії MOXA MGate MB3660 підтримують два режими зв'язку: прозорий режим і режим агента. При прозорому режимі, шлюз перетворює команди з Modbus TCP в Modbus RTU / ASCII і навпаки або serial Master в serial Slave. Однак, оскільки тільки один запит-відповідь Modbus може бути виконаний в поточний момент часу, кожен з Modbus пристроїв повинен очікувати своєї черги, що призводить до погіршення продуктивності. Режим Агента призначений для вирішення завдання, пов'язаного зі зниженням продуктивності. Дозволяючи користувачам вручну вводити Modbus команди, шлюз дозволяє відправляти Modbus команди одночасно на кілька Modbus пристроїв. Оскільки шлюз активно і постійно отримує дані від Modbus пристроїв одночасно через різні послідовні порти, стане помітним різке зниження часу очікування отримання доступу Modbus пристроями.

Особливості
°	Підтримує автоматичну маршрутизацію пристроїв для легкого налаштування
°	Підтримує маршрут через TCP-порт або IP-адресу для гнучкого розгортання
°	Інноваційні команди навчання усувають необхідність ключових команд SCADA Modbus (виступає в якості шлюзу агента)
°	Висока продуктивність за рахунок активного і паралельного опитування пристроїв з послідовним інтерфейсом
°	Підтримка serial (Master) в serial (Slave) комунікацій
°	2 Ethernet порти з однією або двома IP адресами
°	SD карти для резервного копіювання конфігурації і журналу системи
°	Доступ до 256 TCP master/client пристроїв або підключення до 128 TCP slave/server пристроїв
°	Резервований вхід VDC або VAC живлення з широким вхідним діапазоном напруги
°	Релейний вихід для сигналізації неполадок
°	Захисна 2 кВ ізоляція (для "-I" моделей).

Специфікації
° Ethernet інтерфейс
Протоколи	Modbus TCP Client/Server, Modbus TCP Master
Число портів	2 (2 IP адреси )
Швидкість	10/100 Mbps, Auto MDI/MDIX
З'єднувачі	RJ45 x 2
Magnetic Isolation Protection	1.5 KV вбудована
° Serial інтерфейс
Число портів	MGate MB3660-8: 8 MGate MB3660I-8: 8 MGate MB3660-16:16
Інтерфейс	RS-232/422/485 програмно обираний
З'єднувач	DB9 male або RJ45
Захист	2 kV (“-I” модель)
RS-485 Data Direction Control	ADDC® (automatic data direction control)
Протоколи	Modbus RTU/ASCII Master/Slave
° Serial параметри
Біти даних	7, 8
Стоп біти	1, 2
Управління потоком	RTS/CTS, DTR/DSR, RTS Toggle (RS-232 тільки)
Паритет	None, Even, Odd, Space, Mark
Швидкість	від 50 bps до 921.6 Kbps
° Serial сигнали
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
° Програмне забезпечення
Протоколи	TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMPv1 (тільки читання), ARP, Telnet, Radius
Опції конфігурації	Web console, Serial console, Telnet console
Утиліти	Device Search Utility (DSU) для Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Multi-master і Multi-drop	Master mode: 128 TCP slaves/servers Slave mode: 256 TCP masters/clients
° Фізичні характеристики
Матеріал корпусу	Метал (IP30)
Розміри	Без вух: 440 x 45 x 198 мм З вухами: 480 x 45 x 198 мм
° Навколишнє середовище
Робоча температура	від 0 до 60°C
Температура зберігання	від -40 до 85°C
Відносна вологість	від 5 до 95% RH
° Живлення
Живлення	DC модель: здвоєне від 20 до 60 VDC AC модель: здвоєне від 100 до 240 VAC, від 47 до 63 Hz
Підключення	Термінальний блок (DC модель)
Споживання	MGate MB3660-8-2AC: 144mA/110V, 101mA/220V MGate MB3660-8-2DC: 312mA/24V, 156mA/48V MGate MB3660I-8-2AC: 244mA/110V, 159mA/220V MGate MB3660-16-2AC:178mA/110V,120mA/220V MGate MB3660-16-2DC: 390mA/24V, 195mA/48V
° Сертифікати
Safety	UL 508, EN 60950-1 (LVD)
EMS	EN 55022/24 EN 61000-4-2 (ESD) Level 2 for power side Level 4 for serial side (Contact: 8 kV, Air: 15 kV) EN 61000-4-3 (RS) Level 2 EN 61000-4-4 (EFT) Level 2 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS), Level 3 EN 61000-4-8 (PFMF) Level 1
EMC	CE, FCC
EMI	EN 55022 Class A, FCC Part 15 Subpart B Class A
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	EN 50155, IEC 61373

Інформація для замовлення
MGate MB3660-8-2AC	Modbus шлюз з 2 Ethernet портами, 8 RS-232/422/485(DB9) портами, здвоєний вхід AC живлення, робоча температура від 0 до 60°C
MGate MB3660-8-J-2AC	Modbus шлюз з 2 Ethernet портами, 8 RS-232/422/485(RJ45) портами, здвоєний вхід AC живлення, робоча температура від 0 до 60°C
MGate MB3660-8-2DC	Modbus шлюз з 2 Ethernet портами, 8 RS-232/422/485(DB9) портами, здвоєний вхід DC живлення, робоча температура від 0 до 60°C
MGate MB3660I-8-2AC	Modbus шлюз з 2 Ethernet портами, 8 RS-232/422/485(DB9) портами, 2 kV ізоляція, здвоєний вхід AC живлення, робоча температура від 0 до 60°C
MGate MB3660-16-2AC	Modbus шлюз з 2 Ethernet портами, 16 RS-232/422/485(DB9) портами, здвоєний вхід AC живлення, робоча температура м 0 до 60°C
MGate MB3660-16-J-2AC	Modbus шлюз з 2 Ethernet портами, 16 RS-232/422/485(RJ45) портами, здвоєний вхід AC живлення, робоча температура м 0 до 60°C
MGate MB3660-16-2DC	Modbus шлюз з 2 Ethernet портами, 16 RS-232/422/485(DB9) портами, здвоєний вхід DC живлення, робоча температура від 0 до 60°C
MGate MB3660I-16-2DC	Modbus шлюз з 2 Ethernet портами, 16 RS-232/422/485(DB9) портами, 2 kV ізоляція, здвоєний вхід DC живлення, робоча температура від 0 до 60°C
Додатково
Mini DB9F-to-TB	Mini Female DB9 в Terminal Block
