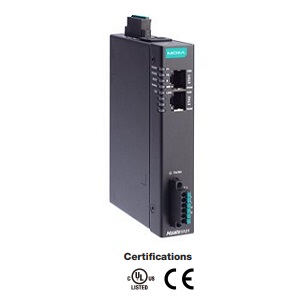

MGate™ 5121
1-портовий TCP-шлюз CANopen/J1939
в Modbus
 |
1-портовий CANopen/J1939 в Modbus TCP шлюз |
 |
 |
|
|
|
Особливості та переваги |
|
|
 |
Одночасне
перетворення протоколів CANopen і J1939 на Modbus TCP і SNMP |
|
Підтримка сервер
Modbus TCP і агент SNMP |
|
Підтримується
CANopen master і J1939 |
|
Гнучке
розгортання з каскадним Ethernet і подвійною мережею |
|
Вбудована
інформація про моніторинг/діагностику трафіку для легкого
усунення несправностей |
|
Просте
налаштування пристрою за допомогою веб-консолі |
|
Карта microSD
для резервного копіювання/дублювання конфігурації |
|
Доступні моделі
з широкою робочою температурою від -40 до 75 °C |
|
Порт CAN із
захистом ізоляції 2 кВ |
|
Розроблено
відповідно до IEC 62443-4-2 із безпечним завантаженням |
|
MGate 5121
— це промисловий шлюз Ethernet для перетворення мережевого зв’язку
CANopen або J1939 на Modbus TCP.Щоб інтегрувати наявні пристрої CANopen
або J1939 у мережу Modbus TCP, використовуйте MGate 5121 як головний
CANopen або J1939 для збору даних і обміну даними з Хост Modbus TCP. Усі
моделі захищені міцним і компактним металевим корпусом і монтуються на
DIN-рейку. Міцна конструкція підходить для промислових застосувань,
таких як автоматизація виробництва та інші галузі автоматизації процесів..
Проста конфігурація
Шлюзи MGate 5121 оснащені веб-консоллю, що спрощує
конфігурацію без встановлення додаткових утиліт. Крім того, шифрування
зв’язку HTTPS забезпечує вищий рівень безпеки мережі.
У більшості програм збору даних конфігурація пристроїв CANopen може
зайняти багато часу та збільшити витрати. Шлюзи MGate 5121 забезпечують
функцію імпорту файлів EDS, і користувач може автоматично сканувати
пристрої CANopen, щоб допомогти швидко завершити налаштування. Шлюзи
MGate забезпечують програмне забезпечення- настроювані параметри
кінцевого резистора для CANbus, щоб зменшити зусилля, усуваючи
необхідність відкривати шасі.
Легке усунення несправностей
Шлюзи MGate 5121 забезпечують різноманітні функції
обслуговування, щоб скоротити час і витрати на усунення несправностей,
включаючи світлодіодні індикатори, діагностику протоколів, монітор
трафіку та перегляд тегів. Ці інструменти допомагають отримувати та
перевіряти дані, щоб легко визначити першопричину проблем, особливо під
час Шлюзи MGate також оснащені функціями моніторингу стану та захисту
від несправностей. Функція моніторингу стану сповіщає систему PLC/DCS/SCADA,
коли пристрій CAN від’єднується або не відповідає, у такому випадку PLC/DCS
процесу отримує стан кожного кінцевого пристрою, а потім видає сигнали
тривоги для сповіщення операторів.Функція захисту від несправностей
виконує дії, попередньо визначені користувачем, коли хост від’єднується,
щоб запобігти відключенню кінцевих пристроїв протягом тривалого періоду
часу.
|
Специфікації |
|
|
| ° Ethernet
інтерфейс |
|
Кількість портів |
2 |
|
Швидкість |
10/100 Mbps, Auto MDI/MDIX |
|
Роз'єм |
RJ45
8-pin |
| Magnetic Isolation Protection |
1.5 KV вбудована |
| °
Програмне забезпечення Ethernet |
|
Індустріальні протоколи |
Modbus TCP Client |
|
Конфігурація |
Веб-консоль (HTTPS),Device Search Utility (DSU) |
|
Управління |
ARP,
DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP,
UDP |
|
MIB |
RFC1213 |
|
Управління
часом |
NTP
Client |
|
° Функції
безпеки |
|
Аутентифікація |
Локальна база даних |
|
Шифрування |
HTTPS, AES-128, AES-256, SHA-256 |
|
Протоколи безпеки |
SNMPv3, SNMPv2c Trap
HTTPS (TLS 1.3) |
| °
CAN
інтерфейс |
|
Сигнали |
CAN_H, CAN_L, GND, Ext_CAN_H, Ext_CAN_L,
CAN_Shield |
|
Стандарт |
ISO 11898-2 |
|
Кількість портів |
1 |
|
Швидкість |
CANopen: 10 Кбіт/с, 20 Кбіт/с, 50 Кбіт/с,
125 Кбіт/с, 250 Кбіт/с, 500 Кбіт/с, 800 Кбіт/с, 1 Мбіт/с
J1939: 250 Кбіт/с, 500 Кбіт/с, 1 Мбіт/с |
|
Роз'єм |
Пружинний термінал Euroblock |
| Захист |
2 kV |
|
Термінатор |
120 Ом (настроюється через
програмне забезпечення) |
| °
Програмне забезпечення CAN |
|
Індустріальні протоколи |
CANopen master, J1939 |
| °
CANopen |
|
Режим |
Master |
|
Максимальна кількість вузлів |
64 |
|
Максимальна кількість отримуваних
PDO |
256 |
|
Максимальна кількість
переданих PDO |
256 |
|
SDOs |
Підтримується |
|
Розмір вхідних даних |
2048 байт |
|
Розмір вхідних даних |
2048 байт |
| °
Modbus TCP |
|
Режими |
Сервер |
| Підтрумувані
функції |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
|
Макс. кількість підключень
клієнтів |
16 |
|
Загальний розмір вхідних даних |
2048 байт |
|
Загальний розмір вихідних
даних |
2048 байт |
|
° J1939 |
|
Максимальна кількість команд |
256 |
|
Розмір вхідних даних |
2048 байт |
|
Розмір вихідних даних |
2048 байт |
|
° Пам'ять |
|
Слот
microSD |
До 32 ГБ (сумісний із SD 2.0) |
|
° Реле |
|
Поточний рейтинг контактів |
Resistive load: 2 A @ 30 VDC |
| ° Фізичні характеристики |
| Матеріал корпуса |
Метал (IP30) |
| Вага |
294 г |
| Розміри |
25
x 90 x 129,6 мм |
Розміри:
 |
|
| °
Навколишнє середовище |
| Робоча температура |
MGate 5121: від -10 до 60°C
MGate 5121-T: від -40 до 75°C |
| Температура
зберігання |
от -40 до 85°C |
|
Відносна вологість |
от 5 до 95% RH |
| °
Живлення |
|
Вхідна напруга |
от
12 до 48 VDC |
|
Підключення |
Терминальний блок |
|
Споживання |
455 mA @
12 V |
| ° Сертифікати |
| Safety |
EN 61010-2-201
UL 61010-2-201 |
| EMS |
IEC
61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF |
| EMC |
EN 61000-6-2/-6-4 |
| EMI |
FCC Part 15B Class
A |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-31 |
| Vibration |
IEC
60068-2-6, IEC 60068-2-64 |
|
Інформація для замовлення |
|
|
| Звичайне температурне виконання |
| MGate
5121 |
1-портовий TCP-шлюз CANopen/J1939 в Modbus,
робоча температура от -10 до 60°C |
|
Розширене температурне виконання |
| MGate
5121-T |
1-портовий TCP-шлюз CANopen/J1939 в Modbus,
робоча температура от -40 до 75°C |
|
|
