Modbus TCP шлюзи MOXA





Серія MGate™ 5119
  1-портові шлюзи DNP3/IEC 101/IEC 104/Modbus-to-IEC 61850


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

  1-портові шлюзи DNP3/IEC 101/IEC 104/Modbus-to-IEC 61850
Modbus RTU/ASCII/TCP/IEC101 в IEC104

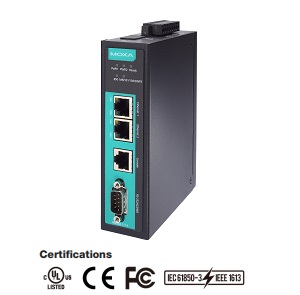

    MGate 5119 — це промисловий шлюз Ethernet з 2 портами Ethernet і 1 послідовним портом RS-232/422/485. Щоб інтегрувати пристрої Modbus, IEC 60870-5-101 і IEC 60870-5-104 з мережею MMS IEC 61850, використовуйте MGate 5119 як Modbus сервер/клієнт, IEC 60870-5-101/104 Master і послідовний порт DNP3 Serial/ TCP Master для збору та обміну даними з системами MMS IEC 61850.

Проста конфігурація через генератор SCL
   MGate 5119 як сервер MMS IEC 61850, як правило, вимагає імпорту файлу SCL, створеного стороннім інструментом. Це може зайняти багато часу та збільшити витрати. Щоб подолати цю болючу точку, MGate 5119 має вбудований генератор SCL, який може легко генерувати файли SCL через веб-консоль і зробити їх доступними майже відразу, заощаджуючи час і витрати на налаштування.

Легке усунення несправностей за допомогою моніторингу трафіку
   Шлюзи серії MGate 5119 підтримують протоколи Modbus RTU/ASCII/TCP, IEC 60870-5-101, IEC 60870-5-104 і IEC 61850 MMS Protocol Traffic Monitor для легкого усунення несправностей, особливо на етапі встановлення. Варто зазначити, що журнали трафіку можна переглянути в популярному інструменті для усунення несправностей Wireshark. За допомогою цієї функції ви можете легко аналізувати трафік, щоб визначити основну причину проблеми.

  Особливості
° Підтримує сервер MMS IEC 61850
° Підтримує IEC 60870-5-101 ведучій/ведений (збалансований/незбалансований режим)
° Підтримує IEC 60870-5-104 клієнт
° Підтримує Modbus RTU/ASCII/TCP клієнт (ведучий)/сервер (ведений)
° Підтримує послідовний DNP3/TCP master
° Вбудований моніторинг трафіку/діагностична інформація для легкого усунення несправностей
° Вбудований каскад Ethernet для легкого підключення
° Підтримує шифрування протоколів MMS IEC 61850 і DNP3 TCP
° Вбудований генератор файлів SCL для легкого налаштування
° Відповідає стандартам IEC 61850-3 та IEEE 1613
° Діапазон робочих температур від -40 до 75°C
° Послідовний порт із вбудованою ізоляцією 2 кВ
° Вбудований каскадний Ethernet для зручного підключення
° Функції безпеки на основі IEC 62443/NERC CIP

  Специфікації
° Ethernet інтерфейс
Кількість портів 2 (1 IP, Ethernet cascade)
Швидкість 10/100 Mbps, Auto MDI/MDIX
Роз'єм RJ45 8-pin
Magnetic Isolation Protection 1.5 KV вбудована
° Програмне забезпечення Ethernet
Індустріальні протоколи Modbus TCP Client (Master), IEC 60870-5-104 Client, IEC 61850 MMS Server, DNP3 TCP Master
Конфігурація  Веб-консоль (HTTP/HTTPS),Device Search Utility (DSU)
Управління ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client
MIB RFC1213, RFC1317
Управління часом NTP Client
° Serial інтерфейс
Консольний порт RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
Серийний порт RS-232/422/485
Кількість портів 1
Інтерфейс RS-232/422/485 програмно вибраний
Роз'єм DB9 male
Захист 2 kV
Pull High/Low резистори для RS-485 1 kΩ, 150 kΩ
Modbus RTU/ASCII • Режим: клієнт/сервер
• Підтрумувані функції:: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Максимальна кількість команд: 128
IEC 60870-5-101  • Режим: ведучий/ відомий (сбалансований / несбалансований)
• MGate в якості Ведучій (Master) пристрою IEC 101:
  31 підлегле з'єднання
  MGate как IEC 101 Slave: 1 майстер з'єднання
• Максимальна кількість інформаційних об'єктів: 2000 точок
° Serial параметри
Бити данних 7, 8
Стоп бити 1, 2
Управління потоком RTS/CTS, RTS Toggle (RS-232 только)
Контроль напряму даних RS-485 ADDC® (automatic data direction control)
Паритет None, Even, Odd, Space, Mark
Швидкість от 50 bps до 921.6 Kbps
° Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
° Програмне забезпечення
Опції конфігурації Web console, Serial console
Утілити Device Search Utility(DSU) for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Підтримка Support MXconfig, MXview, SNMP (v1, v2, v3), Private MIB
Індустріальні протоколи Modbus RTU/ASCII Master, IEC 60870-5-101 Master (Balanced/Unbalanced), DNP3 Serial Master
° Modbus RTU/ASCII
Режими Master
Підтрумувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс.кількість команд 128
° Modbus TCP
Режими Client (Master)
Підтрумувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. кількість підключень до сервера 32
Макс.кількість команд 128
° IEC 60870-5-104
Режими Client
Підтримувані об'єкти Single point
Double point
Step position
Bit string of 32 bit
Measured value (normalized)
Measured value (scaled)
Measured value (floating)
Integrated totals
Макс. кількість підключень до сервера 32
Макс. кількість інформаційних об'єктів 1200 точок
° IEC 60870-5-101
Режими Master (Balanced/Unbalanced)
Підтримувані об'єкти Single point
Double point
Step position
Bit string of 32 bit
Measured value (normalized)
Measured value (scaled)
Measured value (floating)
Integrated totals
Макс. кількість підпорядкованих з'єднань 1 (Balanced), 31 (Unbalanced)
Макс. кількість інформаційних об'єктів 1200 точок
° DNP3 Serial
Режими Master
Підтримувані об'єкти Binary inputs
Analog inputs
Counters
Frozen counters
Binary outputs
Analog outputs
Макс. кількість підключень до станцій 16
Макс. кількість об'єктів 1200 точок
° DNP3 TCP
Режими Master
Підтримувані об'єкти Binary inputs
Analog inputs
Counters
Frozen counters
Binary outputs
Analog outputs
Макс. кількість підключень до станцій 16
Макс. кількість інформаційних об'єктів 1200 точок
° IEC 61850
Режими MMS Server
Макс.кількість клієнтських підключень 16
Макс.кількість наборів даних 99
Макс кількість звітів 99
Макс. кількість об'єктів 1200 точок
° Память
Кількість підтримуваних точок даних 1200 точок
microSD Slot Up to 32 GB (SD 2.0 compatible)
° Реле
Поточний рейтинг контактів Resistive load: 2 A @ 30 VDC
° Фізичні характеристики
Матеріал корпуса Метал (IP30)
Вага 517 г
Розміри 36 x 120 x 150 мм

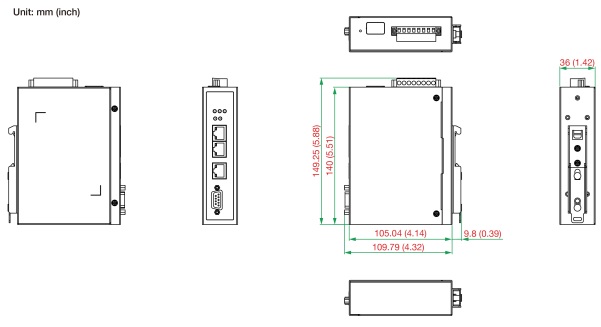

   Розміри:

° Навколишнє середовище
Робоча температура от -40 до 75°C
Температура зберігання от -40 до 85°C
Відносна вологість от 5 до 95% RH
° Живлення
Вхідна напруга от 12 до 48 VDC
Підключення Терминальний блок
Споживання 455 mA @ 12 V
° Сертифікати
Safety EN 60950-1, IEC 60950-1, IEC 62368-1, UL 60950-1, EN 62368-1, UL 62368-1
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V/m
IEC 61000-4-8 PFMF: 100 A/m
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC 60068-2-6, IEC 60068-2-64, IEC 61850-3 Edition 2.0
 Інформація для замовлення
MGate 5119-T 1-портовий шлюз DNP3/IEC 101/IEC 104/Modbus-to-IEC 61850,
робоча температура от -40 до 75°C
