 Серія MGate™ 5114
  1 портові Modbus RTU/ASCII/TCP/IEC101 в IEC104 шлюзи

Спецификація | Інформация для замовлення | Документація та завантаження англійською мовою  | Відправити запит

  1 портові Modbus RTU/ASCII/TCP/IEC101 в IEC104 шлюзи
Modbus RTU/ASCII/TCP/IEC101 в IEC104

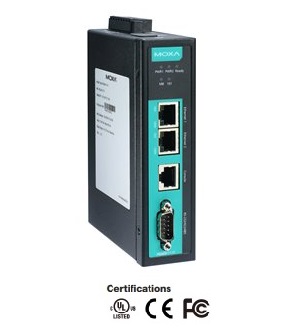

  Шлюзи серії MOXA MGate MGate 5114 - промислові Ethernet шлюзи з 2 портами Ethernet і 1 послідовним портом RS232 / 422/485 для мережевих комунікацій Modbus RTU / ASCII / TCP, IEC 60870-5-101 і IEC 60870-5-104. Завдяки широкій інтеграції потужних протоколів загального користування MGate 5114 забезпечує гнучкість перетворення різних протоколів, використовуваних між польовими пристроями і потужним SCADA системами. Щоб інтегрувати Modbus або IEC 60870-5-101 пристрою в мережу IEC 60870-5-104, оптимально застосування MGate 5114 в якості головного / клієнтського (master / client) Modbus пристрою або IEC 60870-5-101 ведучого (master) для збору даних і обміну даними з IEC 60870-5-104 системами.

Конфігурація через ВЕБ консоль
   Серія MGate 5114 поставляється з ілюстрованим керівництвом для швидкого старту, розробленим для спрощення налаштування. За допомогою швидкого налаштування можна легко отримати доступ до режимів перетворення протоколу і завершити настройку в кілька кроків.

Моніторинг трафіка Modbus RTU / ASCII / TCP
   Шлюзи MGate 5114 підтримують Modbus RTU / ASCII / TCP, IEC 60870-5-101 і IEC 60870-5-104 Protocol Traffic Monitor для спрощення пошуку несправностей, особливо на етапі установки. Варто відзначити, що журнали трафіку також можуть відображатися в популярному інструменті усунення неполадок, Wireshark. За допомогою цієї функції можна легко аналізувати трафік, щоб швидко з'ясувати можливі неполадки.

Численні функції обслуговування
   Шлюзи MGate 5114 підтримують функцію системного журналу, яка містить події в MGate; користувачі можуть легко переглядати дані журналу віддалено через веб-консоль. Шлюзи також підтримують моніторинг стану і функції захисту від збоїв. Функція контролю стану повідомляє PSCADA, коли пристрій відключається або не відповідає і, в цьому випадку, PSCADA отримує стан кожного кінцевого пристрою, а потім видає аварійні сигнали для повідомлення операторів.

  Особливості
° Перетворення протоколу між Modbus RTU / ASCII / TCP, IEC 60870-5-101, IEC 60870-5-104
° Підтримує IEC 60870-5-101 ведучій/ведений (збалансований / незбалансований режим)
° Підтримує IEC 60870-5-104 клієнт/сервер
° Підтримує Modbus RTU / ASCII / TCP клієнт (ведучий) / сервер (ведений)
° Проста настройка за допомогою веб-майстра
° Повна діагностична інформація для обслуговування
° Підтримка повної діагностики для якісного обслуговування
° Вбудований моніторинг трафіку Modbus і IEC 101/104
° Два входа живлення по постійній напрузі для резервування і релейний вихід
° microSD карта для резервного копіювання конфігурації і журналів подій
° Доступні моделі з робочою температурою від -40 до 75 ° C
° Послідовний порт із вбудованою ізоляцією 2 кВ
° Вбудований каскадний Ethernet для зручного підключення
° Функції безпеки, засновані на IEC-62443
  Специфікації
° Ethernet інтерфейс
Протоколи Modbus TCP client/server, IEC 60870-5-104 client/server
Кількість портів 2 (1 IP, Ethernet cascade)
Швидкість 10/100 Mbps, Auto MDI/MDIX
Роз'єм RJ45 8-pin
Magnetic Isolation Protection 1.5 KV вбудована
IEC 60870-5-104  • Режим: клієнт / сервер
• Максимальна кількість з'єднань:
MGate як сервер IEC 104: 32 клієнтських з'єднань
MGate як клієнт IEC 104: 32 підключень до серверу
• Максимальна кількість інформаційних об'єктів: 2000 точок
Modbus TCP • Режим: клієнт/сервер
• Підтрумувані функції: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Максимальна кількість команд: 128
• Максимальна кількість з'єднань:
MGate як клієнт Modbus TCP: 32 подключень до серверу
MGate як Modbus TCP Server: 32 клієнтських підключень
° Serial інтерфейс
Протоколи Modbus RTU/ASCII Master/Slave, IEC60870-5-101 master/slave (Balanced/Unbalanced)
Кількість портів 1
Інтерфейс RS-232/422/485 програмно вибраний
Роз'єм DB9 male
Захист 2 kV
Pull High/Low резистори для RS-485 1 kΩ, 150 kΩ
Modbus RTU/ASCII • Режим: Master/Slave
• Підтрумувані функції:: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Максимальна кількість команд: 128
IEC 60870-5-101  • Режим: ведучий/ відомий (сбалансований / несбалансований)
• MGate в якості Ведучій (Master) пристрою IEC 101:
  31 підлегле з'єднання
  MGate как IEC 101 Slave: 1 майстер з'єднання
• Максимальна кількість інформаційних об'єктів: 2000 точок
° Serial параметри
Бити данних 7, 8
Стоп бити 1, 2
Управління потоком RTS/CTS, DTR/DSR, RTS Toggle (RS-232 только)
Паритет None, Even, Odd, Space, Mark
Швидкість от 50 bps до 921.6 Kbps
° Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
° Програмне забезпечення
Опції конфігурації Web console, Serial console
Утілити Device Search Utility(DSU) for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Підтримка Support MXconfig, MXview, SNMP (v1, v2, v3), Private MIB
Синхронізація NTP/SNTP
° Фізичні характеристики
Матеріал корпуса Метал (IP30)
Вага 507 г
Розміри 36 x 105 x 140 мм

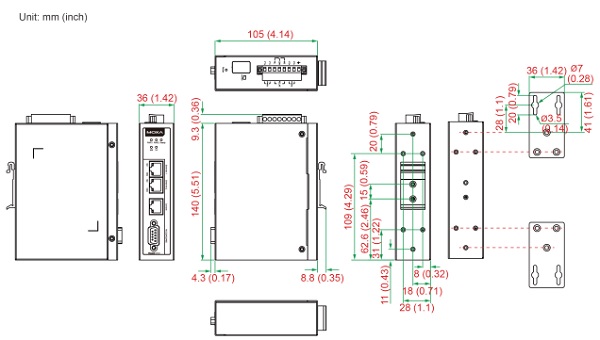

Розміри:

° Навколишнє середовище
Робоча температура Стандартна модель: от 0 до 60°C
T-модель: от -40 до 75°C
Температура зберігання от -40 до 85°C
Відносна вологість от 5 до 95% RH
° Живлення
Вхідна напруга от 12 до 48 VDC
Підключення Терминальний блок
Споживання 455 mA @ 12 V
° Сертифікати
Safety UL 508, EN 60950-1
Hazardous Location Class 1 Division 2, ATEX, IECEx
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF
EMC EN 55022/24
EMI CISPR 32, FCC Part 15B Class B
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC 60068-2-6, IEC 60068-2-64
 Інформація для замовлення
MGate 5114 Однопортовий Modbus/IEC101 в IEC104 шлюз,
робоча температура от 0 до 60°C
MGate 5114-T Однопортовий Modbus/IEC101 в IEC104 шлюз,
робоча температура от -40 до 75°C
