 MOXA CP-602E-I
  2-портова PCI Express плата з CAN інтерфейсом і 2 KV isolation

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 2-портова PCI Express плата з CAN інтерфейсом і 2 KV isolation

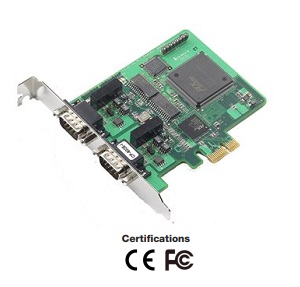

MOXA CP-602E-I - 2-портова PCI Express плата з CAN інтерфейсом і 2 KV isolation

  Нові MOXA CP-602E-I CAN (Controller Area Network) інтерфейсні плати підтримує PCI Express інтерфейс. Як автономний CAN контролер, MOXA CP-602E-I надає економічно ефективне рішення, що забезпечує надання двох активних CAN контролерів з роз'ємом DB9 на одній платі. На платах MOXA CP-602E-I CAN інтерфейс реалізований на NXP SJA1000 і PCA82C251 прийомо-передавачах, що забезпечує надійне управління шиною і виявлення помилок.
  Модель MOXA CP-602E-I-T має робочу температуру від -40 до +85°C і 2 КВ ізоляцію, що дозволяє використовувати ці плати в жорстких індустріальних умовах.

Зовнішній вигляд, розміри >>>

  Особливості
° Підтримка CAN 2.0A і CAN 2.0B
° Два незалежних CAN комунікаційних порти
° Швидкість передачі по CAN інтерфейсу до 1 Mbps
° 2 KV optical isolation protection
° Світлодіодна індикація прийому/передачі на кожен порт
° Опціональні 120 ohm термінальні резистори для CAN шини
° DLL бібліотеки і приклади
° Windows драйвери

  Специфікації
° Апаратна частина
З'єднувач DB9 male
Число портів 2
Інтерфейс плати PCI Express
CAN контролер NXP SJA1000
CAN специфікація CAN 2.0 A/B
CAN передавач PCA82C251
Підтримка сигналів CAN_H, CAN_L, GND
Швидкість передачі 1 Mbps
Max. число плат в ПК 4
Оптична ізоляція (опціонально) 2 KV
Термінальні резистори 120 ohm (вибираються перемикачем)
° Програмне забезпечення
Операційні системи Windows 2000, Windows XP/2003/Vista/2008 (x86 and x64), Windows 7
Бібліотеки Visual Basic, C/C++
° Фізичні характеристики
Розміри 120 x 80 мм
° Навколишнє середовище
Робоча температура Стандартна модель: від 0 до 55°C
З розширеним температурним діапазоном : від -40 до 85°C
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% RH
° Сертифікати
EMS EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
° Живлення
Споживання 780 mA @ 5 VDC

 Інформація для замовлення
CP-602E-I 2-портова PCI Express плата з CAN інтерфейсом і 2 KV isolation, робоча температура від 0 до 55°C
CP-602E-I-T 2-портова PCI Express плата з CAN інтерфейсом і 2 KV isolation, робоча температура від -40 до 85°C
