MOXA
CB-602I
2-портовий
CAN інтерфейсний PC/104-Plus модуль з 2 KV isolation
| 2-портовий CAN
інтерфейсний PC/104-Plus модуль з 2 KV isolation |
 |
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
Підтримує CAN 2.0A і CAN 2.0B |
|
|
Два незалежних комунікаційних порту CAN |
|
|
Швидкість передачі CAN до 1 Мбіт/с |
|
|
Електрична ізоляція 2 кВ |
|
|
Світлодіодний індикатор стану передачі/отримання
на кожному порту |
|
|
Додатковий кінцевий резистор 120 Ом для
мережі шини CAN |
|
|
Бібліотека DLL і приклади включені |
|
|
Драйвери Windows надаються |
|

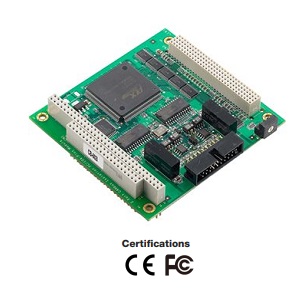

Нові MOXA CB-602I CAN (Controller Area Network) інтерфейсні плати підтримує PC/104-Plus інтерфейс. Як автономний CAN контролер, MOXA CB-602I надає економічно ефективне рішення, що забезпечує надання двох активних CAN контролерів на одній платі. Опціонально можливі з'єднувальні кабелі з роз'ємами DB9 або DB25. На платах MOXA CB-602I CAN інтерфейс реалізований на NXP SJA1000 і PCA82C251 прийомо-передавачах, що забезпечує надійне управління шиною і виявлення помилок.
Модель MOXA CB-602I-T має робочу температуру від -40 до +85°C і 2 КВ ізоляцію, що дозволяє використовувати ці плати в жорстких індустріальних умовах.
|
Зовнішній вигляд, розміри >>>
| Специфікації |
| °
Апаратна частина |
| З'єднувач |
20-pin
роз'єм |
| Число
портів |
2 |
| Інтерфейс
плати |
PC/104-Plus |
| CAN
контролер |
NXP SJA1000 |
| CAN
специфікація |
CAN 2.0 A/B |
| CAN
передавач |
PCA82C251 |
| Підтримка
сигналів |
CAN_H,
CAN_L, GND |
| Швидкість передачі |
1 Mbps |
| Max. число плат в ПК |
4 |
| Оптична ізоляція (опціонально) |
2 KV |
| Термінальні резистори |
120 ohm (вибираються перемикачем) |
| °
Програмне забезпечення
|
| Операційні системи |
Windows 2000, Windows XP/2003/Vista/2008 (x86 and x64), Windows 7 |
| Бібліотеки |
Visual Basic, C/C++ |
| °
Фізичні характеристики |
| Розміри |
90 x
96 мм |
| °
Навколишнє середовище |
| Робоча температура |
Стандартна модель:
від 0 до 55°C
З розширеним температурним діапазоном
: від -40 до 85°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна вологість |
від
5 до 95% RH |
| °
Сертифікати |
| EMS |
EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B |
| °
Живлення |
| Споживання |
380 mA @ 5 VDC |
| |
| Інформація для замовлення |
| CB-602I |
2-портовий CAN інтерфейсний PC/104-Plus модуль з 2 KV isolation, робоча температура
від 0 до 55°C |
| CB-602I-T |
2-портовий CAN інтерфейсний PC/104-Plus модуль з 2 KV isolation, робоча температура
від -40 до 85°C
|
|
