EDS-518A
Серія
|
|
Індустріальний 16+2G портовий керований резервований Ethernet комутатор
|
Gigabit
Ethernet кільцева резервована технологія (< 20
ms)
 Ethernet вже став за незмоги основним засобом передачі даних для промислових додатків автоматизації. Фактично, відео, голос та високошвидкісні дані промислових прикладних додатків можуть бути інтегровані в одну мережу. MOXA EDS-518A оснащений надмірним Gigabit Ethernet протоколом, який отримав назву Gigabit Turbo Ring (Гигабит Турбо Кільце), що дозволяє системі мати зручні засоби управління і підвищує її надійність функціонування. З Gigabit Turbo, якщо відбудеться відключення будь-якого сегменту мережі, ваша система автоматизації через 20 мс буде знову функціонувати нормально.
|
|
LACP
для гнучких мережевих підключень
IEEE 802.3ad (LACP, Link Aggregation Control Protocol - керуючий протокол агрегації з'єднання), забезпечує гнучкі мережеві зв'язки і резервний шлях для критичних випадків. EDS-518A дозволяє агрегувати до шести паралельних зв'язків - максимум вісім портів для кожної зв'язку - для оптимальної і гнучкої мережевої взаємодії. Якщо один з восьми портів виходить з ладу, інші сім портів підтримають і перерозподілять трафік автоматично. LACP змінить інформацію так, щоб незалежні порти можна було визначати в обраній групі.
|
IEEE
802.1X розширена аутентифікація користувачів
EDS-518A підтримує IEEE 802.1X (Port-Based Network Access Control - порт базований контроль доступу) для розширених призначених для користувача додатків доступу. Тільки авторизовані користувачі можуть мати доступ до порту. Аутентифікація грунтується на використанні локальної бази даних користувачів або зовнішнього RADIUS сервера.
|
IGMP
Snooping і GMRP для фільтрації
мультикастового трафіку.
EDS-518A підтримує IEEE 802.1D-1998 GMRP (GARP Multicast Registration Protocol) і IGMP Snooping забезпечує здатність обмежувати мультикастовий трафік так, щоб він прямував тільки в ту кінцеву точку, яку вимагає цей тип трафіку, тим самим зменшуючи загальний трафік
в Ethernet LAN.
|
Технологія VLAN спрощує планування мережі
VLAN - група пристроїв, які можуть розташовуватися де завгодно в мережі, але які зв'язуються, як ніби вони знаходяться в одному і тому ж фізичному сегменті мережі. VLAN можуть бути використані для того, щоб сегментувати вашу мережу без обмеження по фізичних з'єднаннях, що накладається традиційним мережевим проектом. Крім цього, оскільки всі системи автоматизації включають певні пристрої, які повинні бути захищені від несанкціонованого доступу, дуже важливо мати певний тип системи аутентифікації, що тільки дозволяє розмежувати користувачів, що мають доступ до системи. Якщо пристрої належать різним VLAN, то вони не зможуть зв'язатися один з другим, що забезпечує додаткову безпеку і захист від небажаного втручання або надлишкового трафіку. EDS-518A підтримує стандарт IEEE 802.1Q і протокол GVRP, що дозволяє змінювати параметри взаємодії, залишаючи VLAN в цілій мережі.
|
QoS
збільшує визначеність
Quality of Service (QoS) - якість послуги - забезпечує присвоювання пріоритетів трафіку, для того щоб найбільш важливі дані передавалися першочергово і передбачувано. Серія EDS-518A може перевірити IEEE 802.1p/1Q layer 2 CoS теги і навіть інфомацию layer 3 TOS для забезпечення класифікації цілої мережі. Серія EDS-518A з можливістю QoS покращує продуктивність індустріальної мережі і підвищує визначеність передачі даних для критичних областей застосування.
|
RMON
для ефективного мережевого управління
RMON (Remote Network Monitoring - віддалене мережеве управління) - створений Internet Engineering Task Force (IETF) стандарт управління, який передбачає різні типи мережевих агентів і консольних систем для створення мережевих систем управління. RMON забезпечить Вас вичерпною інформацією про діагностику мережевих пристроїв, планування мережі та можливостях по налаштуванню продуктивності мережі. Це допоможе Вам управляти мережею в більш активному режимі. Якщо мережа налаштована правильно, то RMON надасть інформацію раніше, ніж відбудуться проблеми в мережі. Це означає те, що Ви зможете вжити заходів раніше, ніж мережеві проблеми вплинуть на ваших користувачів.
|
Обмеження ширини смуги, як засіб запобігання від перевантаження мережі
Будь-який пристрій в мережі не повинен мати необмежену ширину смуги пропускання, особливо коли це відбувається в результаті збою в роботі пристрою. Найбільш відома проблема в зв'язку з цим - це широкомовні "шторми", викликані установкою неправильної топології мережі або збоями в функціонуванні пристроїв. Серія EDS-518A може не тільки вберегти від широкомовних "штормів", але і також дозволяє правильно зконфігурувати діапазон unicast / multicast / broadcast пакетів, і таким чином, надати адміністратору повний контроль над шириною смуги, для того щоб оберегти мережу від перевантаження.
|
"Дзеркальні" порти для online перевірки стану
У деяких випадках індустріальна мережа стає дуже великою і важко досягти очікуваного рівня зв'язку між пристроями і хостом. Промислові додатки використовують більшу кількість команд-відповідей, ніж при звичайній файловій передачі даних в офісних мережевих середовищах. Це означає, що коли відбувається початкова установка промислової Ethernet мережі, інженерам автоматизації можливо потрібно оцінити взаємодію між портом пристрою і комп'ютером хоста. Серія EDS-518A надає можливість створити "дзеркальний" порт для перевірки того, що система веде себе так, як їй прописано.
|
Автоматичні попередження щодо подій
Попередження по електронній пошті
Серія EDS-518A може посилати попереджувальні повідомлення по електронній пошті, коли виявлено подія для забезпечення системних інженерів аварійними повідомленнями в реальному часі.
 Попередження на релейних виходах
Серія EDS-518A має два релейні виходи для швидкого попередження обслуговуючого персоналу про настання аварійних ситуацій.
Цифрові входи для інтеграції з іншими сенсорами
EDS-518A має два цифрових входи для підключення автоматичних пристроїв повідомлення про події, для відправки e-mail попереджень, формування SNMP переривань або повідомлення
OPC.
|
Прості засоби конфігурації на основі браузера
Серія EDS-518A може бути легко зконфігурована по мережі з використанням web браузера, Telnet консолі або спеціалізованої Moxa Windows утиліти. Крім цього, пакетний конфігуратор MОХА може бути використаний для завантаження та копіювання параметрів конфігурації одночасно для численних пристроїв EDS-518A.
|
Мережеве управління за допомогою
SNMP-OPC сервера
Програмне забезпечення SNMP OPC Server Pro дозволяє конвертувати SNMP в OPC формат. Вертикальна інтеграція інформації SNMP управління в існуючі OPC SCADA базовані пакети дозволяє клієнтам встановлювати Ethernet мережеві додатки управління (SNMP) інтегровано з існуючими додатками візуального спостереження та управління.
|

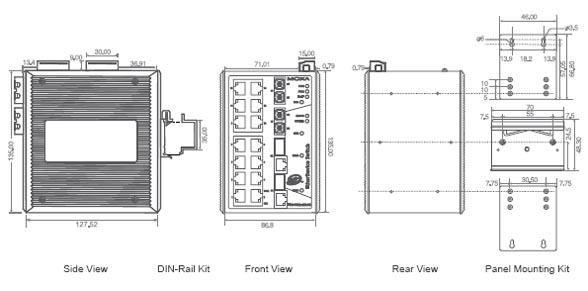

| Розміри
(unit = mm)
|
|
