Серія EDS-518A
Індустріальний 16+2G портовий керований резервований Ethernet комутатор

Специфікація | Інформація для замовлення | Документація та завантаження | ЗАПИТАТИ

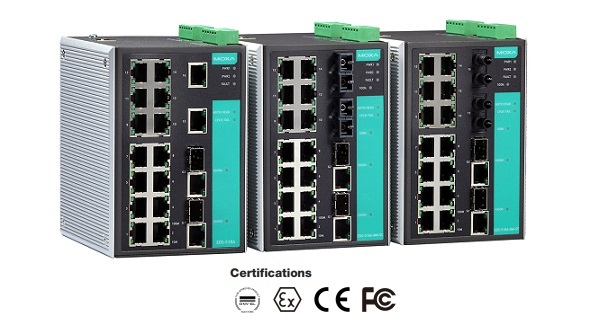

Індустріальний Ethernet комутатор - MOXA EDS-518A


	Особливості та переваги

	2 Gigabit плюс 16 портів Fast Ethernet для мідних і оптоволоконних мереж
	Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 комутаторах), RSTP/STP і MSTP для резервування мережі
	TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH для підвищення безпеки мережі
	Просте керування мережею за допомогою веб-браузера, CLI, Telnet/послідовної консолі, утиліти Windows і ABC-01
	Робочий діапазон температур від 0 до 60°C та -40 до 75°C ("Т" моделі)

MOXA EDS-518A - 18- портовий керований Ethernet комутатор з 2 комбо gigabit портами або SFP слотами для оптичних зв'язків.
Технологія Gigabit Ethernet Turbo Ring (час відновлення <20 мс) збільшує надійність і швидкість опорної мережі. MOXA EDS-518A також підтримує інтелектуальні мережеві функції управління, включаючи QoS, IGMP Snooping/GMRP, VLAN, Port Trunking, SNMP V1/V2c/V3, IEEE 802.1X і https/SSL.

Додаткові функції та переваги

Інтерфейс командного рядка (CLI) для швидкого налаштування основних керованих функцій
Опція DHCP 82 для призначення IP-адреси з різними політиками
Підтримує протоколи EtherNet/IP і Modbus TCP для керування та моніторингу пристроїв
Сумісний з протоколом PROFINET для прозорої передачі даних
IGMP Snooping і GMRP для фільтрації багатоадресного трафіку
VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення планування мережі
Підтримує ABC-01-USB (конфігуратор автоматичного резервного копіювання) для резервного копіювання конфігурації системи
QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму
Транкінг портів для оптимального використання пропускної здатності
SNMPv1/v2c/v3 для різних рівнів керування мережею
RMON для проактивного та ефективного моніторингу мережі
Керування смугою пропускання для запобігання непередбачуваному стану мережі
Автоматичне попередження через виняток через електронну пошту та релейний вихід

Детальніше про MOXA EDS-518A >>>

Спеціфикації

Технологія

Стандарт

IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP

Протоколи

IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog (Available Soon: DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6)

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9

Контроль потоку

IEEE802.3x flow control, back pressure flow control

Інтерфейси

RJ45 порт

10/100BaseT(X) або 10/100/1000BaseT(X) автовизначення швидкості, F/H duplex mode і auto MDI/MDIX

Оптичний порт

1000BaseFX ports (SC/ST з'єднувачі) або 1000BaseSFP слот

Консоль

RS-232 (RJ45)

Індикатори

PWR1, PWR2, FAULT, 10/100M (TP port), 100M (Fiber port), MASTER, COUPLER

Контакти аварії

Два релейних виходи з мах навантаженням 1A @ 24 VDC

Цифрові входи

Два входи в одній групі, електрично розв'язані
- від +13 до + 30V для стану "1"
- від -30 до + 3V для стану "0"
- Max. вхідний струм: 8 mA

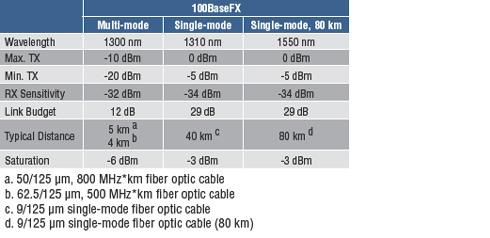

Оптичні порти

Живлення

Вхідна напруга

24 VDC (від 12 до 45 VDC), дубльований вхід

Вхідний струм при @24V

EDS-518A: 0.44 A @ 24 V
EDS-518A-MM/SS: 0.52 A @ 24 V

Підключення

Два знімних 6-pin термінальних блоки

Захист від струму

Так

Захист від неправильної полярності

Так

Механічні

Корпус

IP30 захист

Розміри

95 x 135 x 140 mm (W x H x D)

Вага

1630 г

Установка

DIN-Rail, настінне кріплення (опціонально)

Навколишнє середовище

Робоча температура

від 0 до 60°C стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном
(з індексом "T")

Температура зберігання

від -40 до 85°C

Відносна вологість

від 5% до 95% (без конденсату)

Сертифікати

Safety

EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, UL 508

Hazardous Location

ATEX, Class I Division 2

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF

Shock

IEC60068-2-27

Freefall

IEC60068-2-31

Vibration

IEC60068-2-6

Морські

DNV-GL, NK

MTBF

250,966 годин
Database: Telcordia (Bellcore), GB

Інформація для замовлення

Звичайне температурне виконання (від 0 до 60°C)

EDS-518A

Індустріальний Gigabit керований резервований Ethernet комутатор з 16 10/100BaseT(X) портами і 2 combo 10/100/1000BaseT(X) або 1000BaseSFP слотами для SFP-1G модулів, робоча температура від 0 до 60°C

EDS-518A-MM-SC

Індустріальний Gigabit керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами, 2 multi mode 100BaseFX портами з SC з'єднувачами і 2 combo 10/100/1000BaseT(X) або 1000BaseSFP слотами для SFP-1G модулів, робоча температура від 0 до 60°C

EDS-518A-MM-ST

Індустріальний Gigabit керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами, 2 multi mode 100BaseFX портами з ST з`єднувачами і 2 combo 10/100/1000BaseT(X) або 1000BaseSFP слотами для SFP-1G модулів, робоча температура від 0 до 60°C

EDS-518A-SS-SC

Індустріальний Gigabit керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами, 2 single mode 100BaseFX портами з SC з`єднувачами і 2 combo 10/100/1000BaseT(X) або 1000BaseSFP слотами для SFP-1G модулів, робоча температура від 0 до 60°C

EDS-518A-SS-SC-80

Індустріальний Gigabit керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами, 2 long-haul (80 km) single mode 100BaseFX портами з SC з`єднувачами і 2 combo 10/100/1000BaseT(X) або 1000BaseSFP слотами для SFP-1G модулів , робоча температура від 0 до 60°C

Розширене температурне виконання (від -40 до 75°C)

EDS-518A-T

EDS-518A-MM-SC-T

EDS-518A-MM-ST-T

EDS-518A-SS-SC-T

Додатково:

Backup Configurators
ABC-01	Інструмент резервного копіювання та відновлення конфігурації для керованих комутаторів Ethernet і бездротового зв’язку серії AWK Точки доступу/мости/клієнти, робоча температура від 0 до 60°C
MXview
MXview	Програмне забезпечення мережевого управління для 50, 100, 250, 500, 1000 або 2000 вузлів
MXview Upgrade-50	Розширення ліцензії програмного забезпечення для управління промисловою мережею MXview на 50 вузлів (за IP-адресою)

Кріплення:
WK-46	Комплект для настінного кріплення
RK-4U	Комплект для кріплення 4U 19”

DIN-Rail блоки живлення:
HDR-60-24	60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24	120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24	60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24	40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C

Gigabit Ethernet модулі, SFP-1G
Моделі з робочою температурою від 0 до 60°C
SFP-1GSXLC	Компактний трансивер (SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура від 0 до 60°C
SFP-1GLSXLC	Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура від 0 до 60°C
SFP-1G40BLC	Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1GLXLC	Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура від 0 до 60°C
SFP-1GLHLC	Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура від 0 до 60°C
SFP-1GLHXLC	Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура від 0 до 60°C
SPF-1GZXLC	Компактний трансивер (SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура від 0 до 60°C
SPF-1GEZXLC	Компактний трансивер (SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура від 0 до 60°C
SFP-1GEZXLC-120	Компактний трансивер (SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура від 0 до 60°C
SFP-1G10ALC	Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G10BLC	Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G20ALC	Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G20BLC	Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G40ALC	Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
Моделі з робочою температурою від -40 до 85°C
SFP-1GSXLC-T	Компактний трансивер ( SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура від -40 до 85°C
SFP-1GLSXLC-T	Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура від -40 до 85°C
SFP-1GLXLC-T	Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура від -40 до 85°C
SFP-1GLHLC-T	Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура від -40 до 85°C
SFP-1GLHXLC-T	Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура від -40 до 85°C
SPF-1GZXLC-T	Компактний трансивер (SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура від -40 до 85°C
SFP-1G10ALC-T	Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура від -40 до 85°C
SFP-1G10BLC-T	Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура від -40 до 85°C
SFP-1G20ALC-T	Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура від -40 до 85°C
SFP-1G20BLC-T	Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура від -40 до 85°C
SFP-1G40ALC-T	Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура від -40 до 85°C
SFP-1G40BLC-T	Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура від -40 до 85°C
