Серія EDS - 405A/408A
|
|
|
Індустріальні 8- і 5-портові керовані резервовані Ethernet комутатори початкового рівня
|
Ethernet
кільцева резервируемая технологія (< 20 ms)
Для автоматизації промислових додатків, надлишковість є завжди важливою особливістю, яка дозволяє збільшити надійність вашої системи автоматизації. MOXA EDS-408A / 405A оснащений надлишковими функціями резервування, протокол яких отримав назву "Turbo Ring" ("Турбо кільце"), розроблене компанією MOXA. Ця здатність обладнання, дозволяє комутатору перейти на резервний шлях при виході з ладу будь-якого сегменту мережі, причому за дуже мінімальний час
20 мс.
Технологія VLAN спрощує планування мережі
VLAN - група пристроїв, які можуть розташовуватися де завгодно в мережі, але які зв'язуються, як ніби вони знаходяться в одному і тому ж фізичному сегменті мережі. VLAN можуть бути використані для того, щоб сегментувати вашу мережу без обмеження по фізичних з'єднаннях, що накладається традиційним мережевим проектом. Крім цього, оскільки всі системи автоматизації включають певні пристрої, які повинні бути захищені з несанкціонованого доступу, дуже важливо мати певний тип системи аутентифікації, що тільки дозволяє розмежувати користувачів, які мають доступ до системи. Якщо пристрої належать різним VLAN, то вони не зможуть зв'язатися між собою, що забезпечує додаткову безпеку і захист з небажаного втручання або надлишкового трафіку. EDS-408A / 405A підтримує стандарт IEEE 802.1Q і протокол GVRP, що дозволяє змінювати параметри взаємодії, залишаючи VLAN в цілій мережі.
|
QoS
збільшує визначеність
Quality of Service (QoS) - якість послуги - забезпечує присвоювання пріоритетів трафіку, для того щоб найбільш важливі дані передавалися першочергово і передбачувано. Серія MOXA EDS-408A / 405A може перевірити IEEE 802.1p/1Q layer 2 CoS теги і навіть інфомацію layer 3 TOS для забезпечення класифікації цілої мережі. Серія MOXA EDS-408A / 405A з можливістю QoS покращує продуктивність індустріальної мережі і підвищує визначеність передачі даних для критичних областей застосування.
|
Обмеження ширини смуги, як засіб запобіганню від перевантаження мережі
Будь-який пристрій в мережі не повинен мати необмежену ширину смуги пропускання, особливо коли це відбувається в результаті збою в роботі пристрою. Найбільш відома проблема в зв'язку з цим - це широкомовні "шторми", викликані установкою неправильної топології мережі або збоями в функціонуванні пристроїв. Серія MOXA EDS-408A / 405A може не тільки вберегти від широкомовних "штормів", але і також дозволяє правильно зконфігурувати діапазон unicast/multicast/broadcast пакетів, і таким чином, надати адміністратору повний контроль над шириною смуги, для того щоб вберегти мережу від перевантаження.
|
"Дзеркальні" порти для online перевірки стану
У деяких випадках індустріальна мережа стає дуже великою і важко досягти очікуваного рівня зв'язку між пристроями і хостом. Промислові додатки використовують більшу кількість команд-відповідей, ніж при звичайній файловій передачі даних в офісних мережевих середовищах. Це означає, що коли відбувається початкова установка промислової Ethernet мережі, інженерам автоматизації можливо потрібно оцінити взаємодію між портом пристрою і комп'ютером хоста. Серія MOXA EDS-408A / 405A надає можливість створити "дзеркальний" порт для перевірки того, що система веде себе так, як їй обумовлено.
|
RMON
для ефективного мережевого управління
RMON (Remote Network Monitoring - віддалене мережеве управління) - створений Internet Engineering Task Force (IETF) стандарт управління, який передбачає різні типи мережевих агентів і консольних систем для створення мережевих систем управління. RMON забезпечить Вас вичерпною інформацією про діагностику мережевих пристроїв, плануванню мережі та можливостях по налаштуванню продуктивності мережі. Це допоможе Вам управляти мережею в більш активному режимі. Якщо мережа зконфігурована правильно, то RMON надасть інформацію раніше, ніж відбудуться проблеми в мережі. Це означає те, що Ви зможете вжити заходів раніше, ніж мережеві проблеми вплинуть на ваших користувачів.
|
Автоматичні попередження щодо подій
Попередження по електронній пошті
Серія MOXA EDS-408A / 405A може посилати попереджувальні повідомлення по електронній пошті, коли виявлено подію для забезпечення системних інженерів аварійними повідомленнями в реальному часі.
|
Події
на комутаторі
|
Події
на портах
|
|
"Холодний"
старт
|
"Гарячий" старт
|
Відновлення з'єднання
|
|
Живлення увімкнуто/вимкнуто
|
Помилка аутентифікації
|
Обрив з'єднання
|
|
Зміна топології
|
Зміна конфігурації
|
Перевищення трафіку
|
|

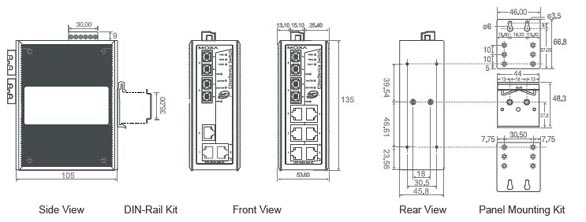

| Размеры
(unit = mm)
|
|
