 Серія EDS-405A

 Індустріальні 5-портові керовані резервовані Ethernet комутатори


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

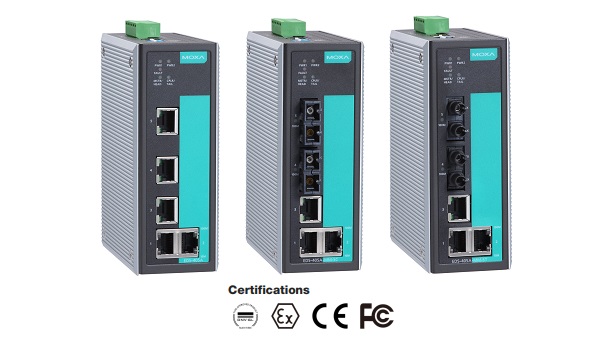

 Індустріальний Ethernet комутатор - MOXA EDS-405A
MOXA EDS - 408A/405A Индустриальные 8- и 5-портовые управляемые резервируемые Ethernet коммутаторы

Особливості та переваги
Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 комутаторах), RSTP/STP і MSTP для резервування мережі
Підтримка IGMP Snooping, QoS, IEEE 802.1Q VLAN і VLAN на основі портів
Просте керування мережею за допомогою веб-браузера, CLI, Telnet/послідовної консолі, утиліти Windows і ABC-01
Підтримує MXstudio для легкого візуалізованого керування промисловою мережею


  Серія EDS-405A розроблена спеціально для промислового застосування. Комутатори підтримують різноманітні корисні функції керування, такі як Turbo Ring, Turbo Chain, кільцеве з’єднання, відстеження IGMP, IEEE 802.1Q VLAN, VLAN на основі порту, QoS, RMON, керування смугою пропускання, віддзеркалення портів і попередження електронною поштою або реле . Готовий до використання Turbo Ring можна легко налаштувати за допомогою веб-інтерфейсу керування або за допомогою DIP-перемикачів, розташованих на верхній панелі перемикачів EDS-405A.

     MOXA EDS-405A - індустріальні комутатори, що підтримують сучасний IPv6 протокол (індустріальна 6 версія IP протоколу) і це обладнання буде тепер мати спеціальний логотип (IPv6). Сертифікація MOXA EDS-405A за спеціальною програмою і логотип IPv6 означають, що обладнання повністю задовольняє цим стандартом і сумісно з іншим IPv6 - сертифікованим обладнанням.


   Додаткові функції та переваги

  • Опція DHCP 82 для призначення IP-адреси з різними політиками

  • Підтримує протоколи EtherNet/IP і Modbus TCP для керування та моніторингу пристроїв

  • VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення планування мережі

  • QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму

  • SNMPv1/v2c/v3 для різних рівнів керування мережею

  • RMON для проактивного та ефективного моніторингу мережі

  • Керування смугою пропускання для запобігання непередбачуваному стану мережі




Детальніше про MOXA EDS-405A >>>


 Специфікації
Технологія
Стандарт IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1p для Class of Service
Протоколи SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog (Available Soon: DHCP Option 66/67/82, BootP, LLDP, Modbus/TCP, IPv6)
MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON Group 1, 2, 3, 9
Контроль потоку IEEE802.3x, back pressure
Властивості комутатора
Пріоритетних запитів 4
IGMP груп 256
Макс. число доступних VLAN 64
Ідентифікатори VLAN VID - від 1 до 4094
Інтерфейси
RJ45 порт 10/100BaseT(X) автовизначення швидкості, F/H duplex mode і auto MDI/MDIX
Оптичний порт 100BaseFX портами (SC/ST з'єднувачі)
Консоль RS-232 (RJ45)
Індикатори PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M
Контакти аварії Один релейний вихід з мах навантаженням 1A @ 24 VDC
DIP перемикачі Turbo Ring, Master, Coupler

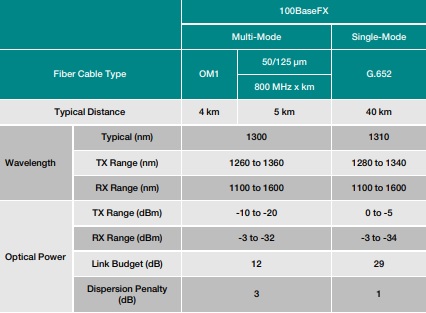

Оптичні порти

Примітка. Під час підключення одномодового оптоволоконного трансивера ми рекомендуємо використовувати атенюатор, щоб запобігти пошкодженню, спричиненому надмірною оптичною потужністю.
Примітка. Обчисліть «типову відстань» конкретного оптоволоконного трансивера таким чином: Link бюджет (дБ) > втрати на розсіювання (дБ) + загальні втрати зв’язку (дБ).
Живлення
Вхідна напруга 12/24/48 VDC, резервні подвійні входи
Робоча напруга від 9,6 до 60 VDC
Вхідний струм 0.594 A @ 12 VDC
0.286 A @ 24 VDC
0.154 A @ 48 VDC
Підключення Один знімний 6-pin термінальний блок
Захист від струму Так, 1.6A
Захист від неправильної полярності Так
Механічні
Корпус IP30 захист, металевий корпус
Розміри 53.6 x 135 x 105 mm
Вага 650 г
Установка DIN-Rail, настінний монтаж (опціонально)
Навколишнє середовище
Робоча температура від -10 до 60°C,
від -40 до 75°C для -T моделей
Температура зберігання від -40 до 85°C
Відносна вологість від 5% до 95% (без конденсату)
Сертифікати
Safety EN 60950-1, UL 508
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Railway EN 50121-4,
Traffic Control NEMA TS2
Maritime  DNV
Hazardous Location ATEX, Class I Division 2
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
MTBF (Час напрацювання на відмову) 1,429,327 год
База даних: Telcordia (Bellcore), GB
 Інформація для замовлення
Моделі зі звичайним температурним діапазоном (від -10 до 60°C)
EDS-405A Керований резервований Ethernet комутатор початкового рівня з 5 10/100BaseT(X) портами, робоча температура від -10 до 60°C
EDS-405A-MM-SC Керований резервований Ethernet комутатор початкового рівня з 3 10/100BaseT(X) портами, 2 multi mode 100BaseFX порти, SC з'єднувач,
 робоча температура від -10 до 60°C
EDS-405A-MM-ST Керований резервований Ethernet комутатор початкового рівня з 3 10/100BaseT(X) портами, 2 multi mode 100BaseFX порти, ST з'єднувач,
робоча температура від -10 до 60°C
EDS-405A-SS-SC Керований резервований Ethernet комутатор початкового рівня з 3 10/100BaseT(X) портами 2 single mode 100BaseFX порти, SC з'єднувач,
робоча температура від -10 до 60°C
Моделі з розширеним температурним діапазоном (від -40 до 75°C)
EDS-405A-T Керований резервований Ethernet комутатор початкового рівня з 5 10/100BaseT(X) портами, робоча температура від -40 до 75°C
EDS-405A-MM-SC-T Керований резервований Ethernet комутатор початкового рівня з 3 10/100BaseT(X) портами 2 multi mode 100BaseFX порти, SC з'єднувач,
робоча температура від -40 до 75°C
EDS-405A-MM-ST-T Керований резервований Ethernet комутатор початкового рівня з 3 10/100BaseT(X) портами 2 multi mode 100BaseFX порти, ST з'єднувач,
робоча температура від -40 до 75°C
EDS-405A-SS-SC-T Керований резервований Ethernet комутатор початкового рівня з 3 10/100BaseT(X) портами 2 single mode 100BaseFX порти, SC з'єднувач,
робоча температура від -40 до 75°C

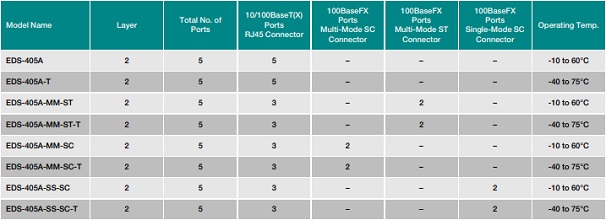

Таблиця вибору моделей EDS-405:
Додатково:
DIN-Rail блоки живлення:
HDR-60-24 60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24 120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24 60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24 40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
Backup Configurators
ABC-01 Інструмент резервного копіювання та відновлення конфігурації для керованих комутаторів Ethernet і бездротового зв’язку серії AWK
Точки доступу/мости/клієнти, робоча температура від 0 до 60°C
MXview
MXview Програмне забезпечення мережевого управління для 50, 100, 250, 500, 1000 або 2000 вузлів
MXview Upgrade-50 Розширення ліцензії програмного забезпечення для управління промисловою мережею MXview на 50 вузлів (за IP-адресою)
Кріплення:
WK-46 Комплект для настінного кріплення
RK-4U Комплект для кріплення 4U 19”
