Серія
EDS-405A/408A-EIP
|
|
|
Індустріальні 5- і 8-портові керовані Ethernet комутатори з підтримкою
EtherNet/IP |
 |
Індустріальні керовані Ethernet комутатори з підтримкою
EtherNet/IP
|
 |
|
|
|
|
MOXA

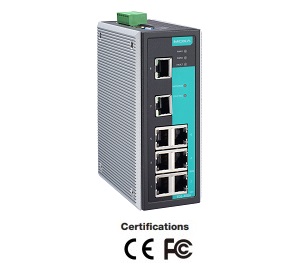

EDS-408A-EIP/405A-EIP 8- і 5- портові керовані Ethernet комутатори з підтримкою EtherNet/IP, розроблені для промислових додатків. Підтримка Ethernet/IP в EIP комутаторах забезпечує їх "видимість" з панелі користувача FactoryTalk®View - промислового програмного забезпечення для управління, що підвищує оперативність управління в HMI мережах автоматизації підприємств.
Комутатори підтримують безліч різних функцій управління, як наприклад, IGMP snooping, IEEE 802.1Q VLAN, QoS, port mirroring, SNMP управління, управління смугою пропускання і попередження по email або на релейних виходах.
|
|
Додаткові
функції та переваги
-
Опція DHCP 82 для призначення IP-адреси з
різними політиками
-
Підтримує протоколи EtherNet/IP і
Modbus TCP для керування та моніторингу пристроїв
-
Доступний файл EtherNet/IP EDS (електронна
таблиця даних), спеціальний AOI (інструкції з надбудови) і
лицьова панель FactoryTalk® View
-
VLAN на основі портів, VLAN IEEE 802.1Q і
GVRP для спрощення планування мережі
-
QoS (IEEE 802.1p/1Q і TOS/DiffServ) для
підвищення детермінізму
-
SNMPv1/v2c/v3 для різних рівнів керування
мережею
-
RMON для проактивного та ефективного
моніторингу мережі
-
Керування смугою пропускання для запобігання
непередбачуваному стану мереж
Детальніше про MOXA
EDS-405A/408A
>>>
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X)
IEEE 802.3x для Flow Control
IEEE 802.1D-2004 для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1p для Class of Service
IEEE 802.1Q для VLAN Tagging |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, EtherNet/IP, Modbus/TCP, IPv6, NTP Server/Client |
| MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE802.3x,
back pressure |
| Властивості
комутатора |
| MAC
таблиця |
2 K (EDS-405A-EIP), 8 K (EDS-408A-EIP) |
| Буфер
пакетів |
1 Mbit |
| Інтерфейси |
| RJ45
порт |
10/100BaseT(X)
автовизначення швидкості,
F/H duplex mode і auto MDI/MDIX |
| Консоль |
RS-232 (RJ45) |
| Індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M |
| Контакти
аварії |
Один релейний вихід з мах навантаженням
1A @ 24 VDC |
| DIP
перемикачі |
Turbo
Ring, Master, Coupler |
| Живлення |
| Вхідна
напруга |
24 VDC
(від 12 до 45
VDC), дубльований вхід |
| Вхідний
струм |
EDS-405A-EIP: 0.24 A @ 24 V
EDS-408A-EIP: 0.26 A @ 24 V |
| Підключення |
Один знімний 6-pin термінальний блок |
| Захист
від струму |
Так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP30
захист, металевий корпус |
| Розміри |
53.6 x 135 x 105
мм Детальніше
-> |
| Вага |
650
г |
| Вага
з упаковкою |
EDS-405A-EIP
серія: 1140 г
EDS-408A-EIP серія: 1220 г |
| Установка |
DIN-Rail,
настінне кріплення (опціонально) |
| Навколишнє
середовище |
| Робоча
температура |
від
-10 до 60°C,
від -40 до 75°C
для -T моделей |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5% до 95%
(без конденсату) |
| Сертифікати |
| Safety |
UL 60950-1 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Hazardous Location |
ATEX, Class I Division 2 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-6 |
| Traffic Control |
NEMA TS2 |
| Rail Traffic |
EN 50121-4** |
| |
* EDS-405A/408A-EIP
** EDS-408A-EIP тільки |
| MTBF
(Час напрацювання на відмову) |
серія EDS-405A-EIP : 1,547,941 год
серія EDS-408A-EIP : 1,339,439 год
База даних: Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
| Моделі зі
звичайним температурним діапазоном (від
-10 до 60°C) |
| EDS-408A-EIP |
Керований резервований Ethernet комутатор початкового рівня з 8 10/100BaseT(X) портами, робоча температура від
-10
до 60°C, EtherNet/IP enabled
|
| EDS-405A-EIP |
Керований резервований Ethernet комутатор початкового рівня з 5 10/100BaseT(X) портами, робоча температура від
-10 до 60°C, EtherNet/IP enabled
|
| Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
| EDS-408A-EIP-T |
Керований резервований Ethernet комутатор початкового рівня з 8 10/100BaseT(X) портами, робоча температура від
-4 0 до 75°C, EtherNet/IP enabled
|
| EDS-405A-EIP-T |
Керований резервований Ethernet комутатор початкового рівня з 5 10/100BaseT(X) портами, робоча температура від
-40 до 75°C, EtherNet/IP enabled
|
| Додатково: |
|
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
 Backup
Configurators |
| ABC-01 |
Інструмент резервного копіювання
та відновлення конфігурації для керованих комутаторів
Ethernet і бездротового зв’язку серії AWK
Точки доступу/мости/клієнти, робоча температура від 0 до
60°C |
|
MXview |
| MXview |
Програмне
забезпечення мережевого управління для 50, 100, 250, 500,
1000 або 2000 вузлів |
| MXview
Upgrade-50 |
Розширення
ліцензії програмного забезпечення для управління промисловою
мережею MXview на 50 вузлів (за IP-адресою)
|
| Кріплення: |
| WK-46 |
Комплект для
настінного кріплення |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
|
