 EDS-P510                   Знято з виробництва,   заміна >>> EDS-P510A

 7+3G портові Gigabit PoE керовані Ethernet комутатори


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

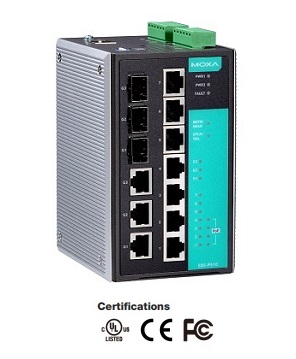

 Індустріальний Ethernet комутатор - MOXA EDS-P510
MOXA EDS-P510  7+3G портовые Gigabit PoE управляемые Ethernet коммутаторы

Особливості та переваги
4 сумісні з IEEE 802.3af порти PoE та Ethernet
Забезпечує до 15,4 Вт при 48 В постійного струму на порт PoE
Інтелектуальне визначення енергоспоживання, перевірка несправності PD і функція планування PoE
3 комбіновані (10/100/1000BaseT(X) або 100/1000BaseSFP слот) гігабітні порти; 2 порти для резервного кільця та 1 порт для висхідної лінії зв’язку
Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 комутаторах), RSTP/STP і MSTP для резервування мережі
V-ON™ забезпечує відновлення групової передачі даних і відео на рівні мілісекунд
Підтримує MXstudio для легкого візуалізованого керування промисловою мережею


   MOXA EDS-P510 - 10 портовий індустріальний керований Gigabit Ethernet комутатор з 3 10/100/1000BaseT(X) або 100/1000BaseSFP Gigabit портами, 3 10/100BaseT(X) портами і 4 10/100BaseT(X) 802.3af (PoE) сумісними Ethernet портами. MOXA EDS-P510 забезпечує до 15.4 Ватт на кожний PoE порт, що дозволяє підключати до них різні мережеві пристрої, наприклад, IP камери. бездротові точки доступу і т.п., коли ці пристрої не можуть бути самостійно заживлені або це економічно не вигідно.
  Комутатор MOXA EDS-P510 може забезпечувати передачу даних на великі відстані (80 км) при застосуванні відповідних SFP модулів. MOXA EDS-P510 також підтримує інтелектуальні мережеві функції управління, включаючи MOXA Gigabit Turbo Ring (час відновлення <20 мс), RSTP / STP, IGMP, VLAN, QoS, RMON, управління смугою пропускання та інші.
  Серія комутаторів MOXA EDS-P510 спеціально розроблена для створення масштабованих мереж з використанням різних мережевих пристроїв, що підтримують Power-over-Ethernet технологію.


   Додаткові функції та переваги

  • Розширена функція керування PoE (налаштування порту PoE, перевірка збоїв PD і планування PoE)

  • Опція DHCP 82 для призначення IP-адреси з різними політиками

  • Інтерфейс командного рядка (CLI) для швидкого налаштування основних керованих функцій

  • Підтримує протоколи EtherNet/IP і Modbus TCP для керування та моніторингу пристроїв

  • Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 комутаторах), RSTP/STP і MSTP для резервування мережі

  • IGMP Snooping і GMRP для фільтрації багатоадресного трафіку

  • VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення планування мережі

  • QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму

  • TACACS+, IEEE 802.1X, SNMPv3, HTTPS і SSH для підвищення безпеки мережі

  • RMON для проактивного та ефективного моніторингу мережі

  • SNMPv1/v2c/v3 для різних рівнів керування мережею

  • Дзеркалювання портів для онлайн-налагодження

  • Функція блокування порту для блокування несанкціонованого доступу на основі MAC-адреси

  • Керування смугою пропускання для запобігання непередбачуваному стану мережі

  • Автоматичне попередження через виняток через електронну пошту та релейний вихід
 Специфікації
Технологія
Стандарт IEEE 802.3af для Power-over-Ethernet,
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) and 100Base FX,
IEEE 802.3ab для 1000Base(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контролю потоку
IEEE 802.1D для Spanning Tree протокола
IEEE 802.1w для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk з LACP
Протоколи IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, Modbus/TCP (Available Soon: SNMP Inform, LLDP, IEEE 1588 PTP, IPv6)
MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Контроль потока IEEE 802.3x, back pressure flow control
Властивості комутатора
Пріоритетних запитів 4
Номери VLAN IDs 64
IGMP груп 256
VLAN ID діапазон VID від 1 до 4094
Інтерфейси
RJ45 порт 10/100BaseT(X) or 10/100/1000BaseT(X) автовизначення швидкості
Оптичний порт 100/1000BaseSFP слот
Консоль RS-232 (RJ45)
Індикатори PWR1, PWR2, FAULT, 10/100M (TP port), 10/100/1000M (Gigabit port), MASTER, COUPLER, PoE
DIP перемикачі Turbo Ring, Master, Coupler, Reserve
Контакти аварії Два релейних виходи з мах навантаженням 0.5A @ 48 VDC
Цифрові входи Два входи в одній групі, електрично розв'язані
 - від +13 до +30V для стану “1”
 - від -30 до +3V для стану “0”
 - Max. вхідний струм: 8 mA
PoE (на порт
Max. вихідна потужність 15.4W
Вихідна напруга від 44 до 48.5 VDC
Max. вихідний струм 350 mA
Max. струм захисту 400 mA
Живлення
Вхідна напруга 48 (від 44 до 57V) VDC, дубльований вхід
Струм Max. 1.5 A @ 48 VDC (підтримка до 4 портів з навантаженням 15.4 W на кожен PoE порт)
Підключення Два знімних 6-pin термінальних блоки
Захист від струму Так
Захист від неправильної полярності Так
Механічні
Корпус IP30 металевий
Розміри 80.2 x 135 x 105 mm (W x H x D)
Вага 1170 г
Установка DIN-Rail, настінний монтаж (опціонально)

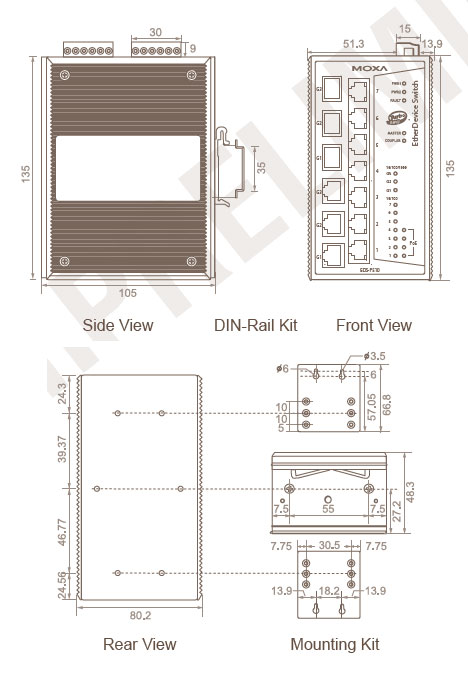

    Розміри:
Навколишнє середовище
Робоча температура від 0 до 60°C
від -40 до 75°C  -T моделі
Температура зберігання від -40 до 85°C
Відносна вологість від 5% до 95% (без конденсату)
Сертифікати
Safety UL508
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Shock IEC 60068-2-27
Freefall IEC 60068-2-32
Vibration IEC 60068-2-6
Maritime ABS, DNV-GL, LR, NK
 Інформація для замовлення
Звичайне температурне виконання (від 0 до 60°C)
EDS-P510 10 портовий індустріальний керований Gigabit Ethernet комутатор з 10/100/1000BaseT(X) або 100/1000BaseSFP Gigabit портами, 3 10/100BaseT(X) портами і 4 10/100BaseT(X) 802.3af (PoE) сумісними Ethernet портами
Розширене температурне виконання (від -40 до 75°C)
EDS-P510-T 10 портовий індустріальний керований Gigabit Ethernet комутатор з 10/100/1000BaseT(X) або 100/1000BaseSFP Gigabit портами, 3 10/100BaseT(X) портами і 4 10/100BaseT(X) 802.3af (PoE) сумісними Ethernet портами
Додатково:
NDR-120-48 120W/2.5A DIN-Rail 48 VDC  джерело живлення з від 90 до 264 VAC
SDR-480P-48 480W/10A DIN-Rail 48 VDC  джерело живлення з від 90 до 264 VAC
NDR-240-48 240 W/5A DIN-rail 48 VDC джерело живлення
Backup Configurators
ABC-02-USB Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60 ° C
ABC-02-USB-T Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від -40 до 75 ° C
MXview
MXview Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
MXconfig Програмне забезпечення для спрощення масової конфігурації пристроїв
Кріплення:
WK-46 Комплект для настінного кріплення
RK-4U Комплект для кріплення 4U 19”

SFP модулі
Серія модулів MOXA SFP-1FE Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm
Серія модулів MOXA SFP-1G Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm
