 EDS-P510A-8PoE

 8+2G-портовий Gigabit PoE+ керований Ethernet комутатор з
 8 IEEE 802.3af/at PoE+ портами


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

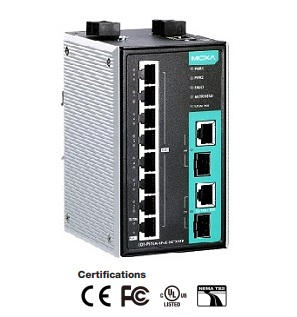

 Індустріальний Ethernet комутатор - MOXA EDS-P510A-8PoE

Особливості та переваги
8 вбудованих портів PoE+, сумісних із IEEE 802.3af/at
Вихідна потужність до 36 Вт на порт PoE+
Захист від перепадів напруги в локальній мережі 3 кВ для екстремальних зовнішніх умов
Діагностика PoE для аналізу режиму живлення пристрою
2 гігабітні комбіновані порти для високошвидкісного зв'язку та зв'язку на великій відстані
Працює з повним навантаженням PoE+ 240 Вт при температурі від -40 до 75°C
Підтримує MXstudio для легкого візуалізованого керування промисловою мережею
V-ON™ забезпечує відновлення групової передачі даних і відео на рівні мілісекунд


   Серія MOXA EDS-P510A-8PoE - 10 портові індустріальні керовані Ethernet комутатори з 8 10/100BaseT(X) 802.3at (PoE+) і 802.3af (PoE) Ethernet портами і 2 * 10/100Base(TX) або 2 * 10/100BaseFX комбо Ethernet портами. MOXA EDS-P510A-8PoE забезпечує в стандартному режимі до 30 Ватт на кожний PoE порт і до 36 Ватт для пристроїв з підвищеним споживанням, що дозволяє підключати до них різні мережеві пристрої, наприклад, IP камери, бездротові точки доступу (в тому числі і з великим споживанням - такі як WiMAX точки доступу або PTZ відеокамери), коли ці пристрої не можуть бути самостійно запитані або це економічно не вигідно.
    Комутатор MOXA EDS-P510A-8PoE може забезпечувати передачу даних на великі відстані (до 120 км) при використанні оптичних інтерфейсів.

    MOXA EDS-P510A-8PoE також підтримує інтелектуальні мережеві функції управління, включаючи MOXA Gigabit Turbo Ring (час відновлення <20 мс), RSTP/STP, IGMP, VLAN, QoS, RMON, управління смугою пропускання і інші.
   Серія комутаторів MOXA EDS-P510A-8PoE спеціально розроблена для створення масштабованих мереж в умовах суворих умов експлуатації, має 3kV surge protection для забезпечення надійної, безперебійної роботи різних мережевих пристроїв, що підтримують Power-over-Ethernet технологію.


   Додаткові функції та переваги

  • Підтримує різні параметри виходу PoE (висока потужність 36 Вт, режими Force і Legacy) для максимальної сумісності живлення з пристроями

  • Підтримує функції Smart PoE (діагностика PoE, перевірка збою PD, планування PoE та попередження про події PoE) для підвищення ефективності роботи PoE

  • Опція DHCP 82 для призначення IP-адреси з різними політиками

  • Інтерфейс командного рядка (CLI) для швидкого налаштування основних керованих функцій

  • Підтримує протоколи EtherNet/IP і Modbus TCP для керування та моніторингу пристроїв

  • Сумісний з протоколом PROFINET для прозорої передачі даних

  • Turbo Ring і Turbo Chain (час відновлення < 20 мс при 250 комутаторах), RSTP/STP і MSTP для резервування мережі

  • IGMP Snooping і GMRP для фільтрації багатоадресного трафіку

  • VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення планування мережі

  • QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму

  • TACACS+, IEEE 802.1X, SNMPv3, HTTPS і SSH для підвищення безпеки мережі

  • RMON для проактивного та ефективного моніторингу мережі

  • SNMPv1/v2c/v3 для різних рівнів керування мережею

  • Дзеркалювання портів для онлайн-налагодження

  • Підтримує V-ON™ для забезпечення відновлення мережі рівня 2/3 рівня за мілісекунди

  • Керування смугою пропускання для запобігання непередбачуваному стану мережі

  • Автоматичне попередження через виняток через електронну пошту та релейний вихід

 Спеціфикації
Технологія
Стандарти IEEE 802.3af/at для Power-over-Ethernet,
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) і 100Base FX,
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseX
IEEE 802.3x для контролю потоку
IEEE 802.1D для Spanning Tree протоколу
IEEE 802.1w для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk з LACP
Протоколи IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTPv2, IPv6, NTP Server/Client
MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Контроль потоку IEEE 802.3x, back pressure flow control
Властивості комутатора
Пріоритетних запитів 4
Номери VLAN IDs 64
IGMP груп 256
VLAN ID діапазон VID від 1 до 4094
Таблиця MAC  адрес 8 K
Буфер пакетів 1 Mbit
Інтерфейси
RJ45 порти 10/100BaseT(X) або 10/100/1000BaseT(X) автовизначення швидкості
Оптичний порт 100/1000BaseSFP слот
PoE піни V+, V+, V-, V- для пінів 1, 2, 3, 6 (Endspan, MDI, Mode A)
Консоль RS-232 (RJ45)
Індикатори PWR1, PWR2, FAULT, 10/100/1000, 10/100, MSTR/HEAD, CPLR/TAIL, PoE+
DIP перемикачі Turbo Ring, Master, Coupler, Reserve
Контакти аварії Один релейний вихід з мах навантаженням 0,5A @ 48 VDC
Цифрові входи Один вхід із загальною землею, але електрично ізольований
- від +13 до + 30V для стану "1"
- від -30 до + 3V для стану "0"
- Max. вхідний струм: 8 mA
Живлення
Вхідна напруга 48 (від 44 до 57 V) VDC, дубльований вхід
Вхідний струм 5.36 A @ 48 VDC

При виборі джерела живлення враховуйте споживання PD пристроїв, що підключаються.
Споживана потужність (макс.) Макс. 17,28 Вт при повному навантаженні без споживання PD
Бюджет потужності Макс. 240 Вт для загального споживання PD
Макс. 36 Вт на кожен порт PoE
Підключення Два знімних 2-pin термінальних блоки
Захист від струму Є
Захист від неправильної полярності Є
Механічні
Корпус IP30 металевий
Розміри 79.2 x 135 x 105 мм
Вага 1030 г
Установка DIN-Rail, настінний монтаж (опціонально)

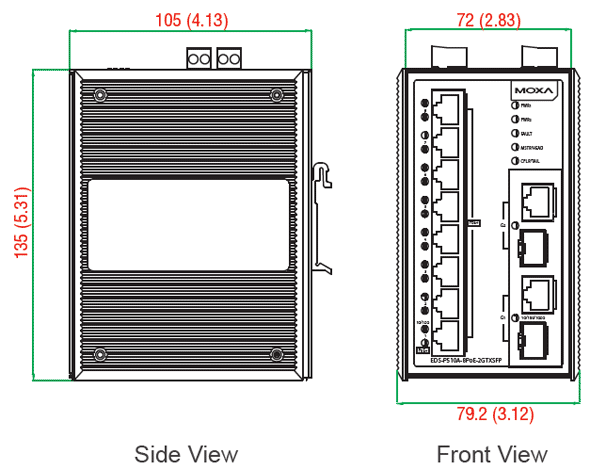

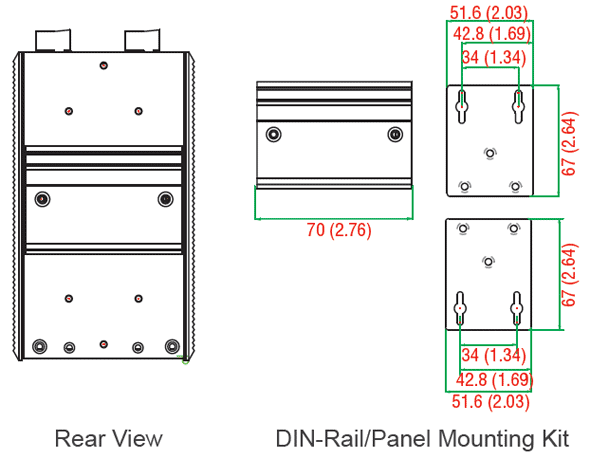

   Розміри:


Навколишнє середовище
Робоча температура від -10 до 60°C
від -40 до 75°C  -T моделі
Температура зберігання від -40 до 85°C
Відносна вологість від 5% до 95% (без конденсату)
Сертифікати
Safety UL508
Hazardous Location Class I Division 2
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Traffic Control NEMA TS2
Rail Traffic EN 50121-4
Shock IEC 60068-2-27
Freefall IEC 60068-2-32
Vibration IEC 60068-2-6
MTBF
Час 708,972 годин
База даних Telcordia (Bellcore), GB
 Інформація для замовлення
Звичайне температурне виконання (від -10 до 60°C)
EDS-P510A-8PoE-2GTXSFP Керований Gigabit Ethernet комутатор з 8 PoE/PoE+ 10/100BaseT(X) портами і 2 комбо 10/100/1000BaseT(X) або 100/1000BaseSFP слотами для використання з модулями серії SFP-1G / 1FE (Gigabit / fast Ethernet), робоча температура від -10 до +60°C
Розширене температурне виконання (від -40 до 75°C)
EDS-P510A-8PoE-2GTXSFP-T Керований Gigabit Ethernet комутатор з 8 PoE/PoE+ 10/100BaseT(X) портами і 2 комбо 10/100/1000BaseT(X) або 100/1000BaseSFP слотами для використання з модулями серії SFP-1G / 1FE (Gigabit / fast Ethernet), робоча температура від -40 до +75°C
Додатково:
 Джерела живлення:
NDR-120-48 120W/2.5A DIN-Rail 48 VDC  джерело живлення з від 90 до 264 VAC
SDR-480P-48 480W/10A DIN-Rail 48 VDC  джерело живлення з від 90 до 264 VAC
NDR-240-48 240 W/5A DIN-rail 48 VDC джерело живлення
Backup Configurators
ABC-02-USB Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60 ° C
ABC-02-USB-T Інструмент резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих комутаторів і маршрутизаторів Ethernet, робоча температура від -40 до 75 ° C
MXview
MXview Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
MXconfig Програмне забезпечення для спрощення масової конфігурації пристроїв
Кріплення:
WK-46-01 Комплект для настінного кріплення
RK-4U Комплект для кріплення 4U 19”
