Серія
V2403C
x86
вбудовані
комп’ютери Intel® 7-го покоління Core™/Celeron®
Industrial IoT із керованою
подачою живлення , 2 слотами
розширення Mini PCIe для бездротового зв’язку, роз’ємами
SMA
 |
Компактні комп’ютери з процесором Intel® Core™ 11-го
покоління
|
 |
|
|
|
|
Особливості та переваги |
|
|
 |
Бокс-тип
комп’ютер із безвентиляторним
дизайном |
|
Може
викристовуватись як високопродуктивний мережевий
відеореєстратор Intel® Celeron®/Intel® Core™ i3/i5/i7 для
додатків на залізниці та в автомобілях |
|
Кілька інтерфейсів: подвійний дисплей (HDMI, DP), 4
послідовні порти, 4 порти GbE, 4 DI, 4 DO, 4 USB і 2 слоти
Mini PCIe для бездротового зв’язку |
|
Керування живленням із затримкою ввімкнення/вимкнення
запалювання (зовнішній поворотний перемикач) |
|
Відповідає
стандартам E1 Mark, ISO 7637-2 і MIL-STD-810G |
|
Відповідає EN 50121-4 |
|
|
|
|

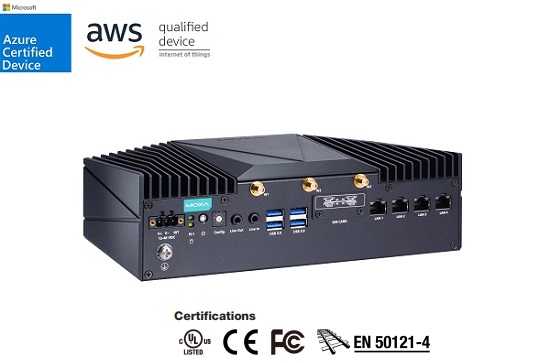

Вбудовані комп’ютери серії V2403C побудовані на основі
високопродуктивного процесора Intel® Core™ i7/i5/i3 або Intel®
Celeron® і оснащені до 32 ГБ оперативної пам’яті, одним слотом
mSATA та двома жорсткими дисками/SSD для розширення пам’яті.
Комп’ютери сумісні зі стандартами EN 50121-4, знак E1 і
ISO-7637-2, що робить їх ідеальними для застосування на
залізницях і в транспортних засобах (крім поїздів).
Комп’ютери
V2403C оснащені широким набором інтерфейсів, включаючи 4
гігабітні порти Ethernet, 4 послідовні порти RS-232/422/485, 4
DI, 4 DO і 4 порти USB 3.0. Крім того, вони також оснащені 1
виходом DisplayPort і 1 виходом HDMI з роздільною здатністю 4K.
Надійні
з’єднання та правильне керування живленням є ключовими для
використання в автомобілях. Комп’ютери оснащені 2 бездротовими
слотами розширення mPCIe і 4 слотами для SIM-карт для
встановлення резервного з’єднання LTE/Wi-Fi. З точки зору
керування живленням, механізми затримки запуску та вимкнення
допомагають уникнути несправності та пошкодження системи.
Управління живленням за
допомогою перемикача запалювання
Комп’ютери V2403C оснащені можливістю керування живленням за
допомогою зовнішнього поворотного перемикача на передній панелі.
Ви можете використовувати перемикач, щоб налаштувати затримки
ввімкнення/вимкнення запалювання на комп’ютері для застосування
в автомобілі. Ця функція життєво важлива для захисту комп’ютера
від високих/низьких імпульсів і сигналів, забезпечення
довговічності батарей і повного збереження даних перед
незапланованим вимкненням. |
Детальніше
(зовнішній вигляд, розміри) >>>
|
|
Специфікації |
|
 Апаратна
частина |
|
Комп'ютер |
|
Процесор |
V2403C-KL1-T: Intel® Celeron®
3965U processor (2M Cache, 2.2 GHz)
V2403C-KL3-T: Intel® Core™ i3-7100U processor (3M Cache, 2.4
GHz)
V2403C-KL5-T: Intel® Core™ i5-7300U processor (3M Cache, 2.6
GHz)
V2403C-KL7-T: Intel® Core™ i7-7600U processor (4M Cache, 2.8
GHz) |
|
Графічний контролер |
Celeron Model: Intel HD Graphics 610
i3/i5/i7 Models: Intel HD Graphics 620 |
|
Підтримувана ОС |
Linux Debian 9
Windows 10 Embedded IoT Ent 2019 LTSC 64-bit |
|
Слот системної пам'яті |
SODIMM DDR4 slot x 2 |
|
Слот для зберігання |
2.5-inch HDD/SSD slots x 2
mSATA slots x 1 |
|
Комп'ютерний
інтерфейс |
|
Порти Ethernet |
Auto-sensing 10/100/1000 Mbps ports (RJ45) x 4 |
|
Серійні порти |
RS-232/422/485 порти x 4, software selectable |
|
Цифровий вихід |
DOs x 4 |
|
Цифровий вхід |
DIs x 4 |
|
Відеовихід |
HDMI x 1, роз’єм HDMI (стандартний)
DP x 1, роз'єм DisplayPort (стандартний) |
|
Аудіо
вхід/вихід |
Line in x 1, Line out x 1, 3.5 mm phone jack |
|
USB 3.0 |
USB 3.0 hosts x 4, type-A |
|
Роз'єм антени Wi-Fi |
RP-SMA x 3 |
|
Роз'єм стільникової антени |
SMA x 2
(optional) |
|
Роз'єм GPS-антени |
SMA x 1 (optional) |
|
Слоти розширення |
слоти mPCIe x 2 |
|
Формат SIM |
Мікро |
|
Кількість SIM-карт |
4 |
|
Цифрові
входи |
|
Роз'єм |
Клема Euroblock з гвинтовим кріпленням |
|
Режим I/O |
DI |
|
Ізоляція |
3k VDC |
|
Тип датчика |
Вологий контакт (NPN або PNP)
Сухий контакт |
|
Сухий контакт |
Logic 0: Short to GND
Logic 1: Open |
|
Вологий контакт (DI до COM) |
Logic 0: 0 to 3 VDC
Logic 1: 10 to 30 VDC |
|
Цифрові
виходи |
|
Роз'єм |
Клема Euroblock з гвинтовим кріпленням |
|
Поточний рейтинг |
200 мА на канал |
|
Тип I/O |
Sink |
|
Напруга |
від
0 до 30 VDC |
|
Ізоляція |
3k VDC |
|
LAN
інтерфейс |
|
Magnetic Isolation Protection |
вбудована 1.5 KV |
|
Serial
інтерфейс |
|
Швидкість передачі даних |
від 50 біт/с до 115,2 кбіт/с |
|
ESD |
Contact: 6 kV; Air: 8 kV (level 3) |
|
Ізоляція |
2 кВ |
|
Біти даних |
5, 6, 7, 8 |
|
Роз'єм |
DB9 male |
|
Парність |
None, Even, Odd, Space, Mark |
|
Управління потоком |
RTS/CTS, XON/XOFF, ADDC® (автоматичне керування напрямком
даних) для RS-485, RTS Toggle (лише RS-232) |
|
Стандарт |
RS-232/422/485 |
|
Стоп-біти |
1, 1,5, 2 |
|
Сигнали
Serial |
|
RS-232 |
TxD, RxD, RTS, CTS, DCD, GND |
|
RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-
4 дротовий |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485
2- дротовий |
Data+, Data-, GND |
|
Світлодіодні
індикатори |
|
Система |
Power x 1
Storage x 1 |
|
LAN |
2 на порт (10/100/1000 Мбіт/с) |
|
Серійний порт |
2 на порт (Tx, Rx) |
|
Живлення |
|
Вхідна напруга |
від
12 до 48 VDC |
|
Роз'єм живлення |
Клемна колодка |
|
Потужність
спож. (макс.) |
70 Вт.(Макс.) |
|
Контроль
електрозапалювання |
|
Тип перемикача |
Поворотний
(передня панель) |
|
Налаштування перемикача |
Setting 0: IGT
function disabled
Setting 1: PWR ON delay: 0.5 sec; PWR OFF delay: 30 sec
Setting 2: PWR ON delay: 1 sec; PWR OFF delay: 30 sec
Setting 3: PWR ON delay: 1 sec; PWR OFF delay: 60 sec
Setting 4: PWR ON delay: 2 sec; PWR OFF delay: 60 sec
Setting 5: PWR ON delay: 2 sec; PWR OFF delay: 90 sec
Setting 6: PWR ON delay: 3 sec; PWR OFF delay: 90 sec
Setting 7: PWR ON delay: 3 sec; PWR OFF delay: 150 sec
Setting 8: PWR ON delay: 4 sec; PWR OFF delay: 180 sec
Setting 9: PWR ON delay: 5 sec; PWR OFF delay: 180 sec |
|
Фізичні
характеристики |
|
Корпус |
Алюміній |
|
IP рейтинг |
IP20 |
|
Вага |
2,500
кг. |
|
Розміри |
250
x
75 x 150 мм |
|
Кріплення |
Настінне кріплення (стандарт) |
|
Навколишнє
середовище |
|
Робоча температура |
від -40
до
70°C |
|
Вологість |
від 5 до 95% RH |
|
Температура зберігання |
від -40
до 85 ° C |
|
Сертифікати |
|
Safety |
EN 62368-1, IEC 62368-1, UL
62368-1 |
|
EMC |
EN 55032/35 |
|
EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
Залізниця |
EN 50121-4 |
|
Shock |
IEC 60068-2-27, IEC 61373, MIL-STD-810G |
|
Vibration |
IEC 60068-2-64, IEC 61373, MIL-STD-810G |
|
MTBF |
|
Час |
464 506 годин |
|
Стандарти |
Telcordia (Bellcore), GB |
|
Інформація для замовлення |
|
|
|
|
¤ Серія V2403C |
|
Модель |
CPU |
RAM
(вбуд.) |
Додатково
Зберігання ОС
(mSATA) |
SSD/HDD
Слоти |
USB
Порти |
Вхідна
потужність |
Робоча
темпера-
тура |
|
V2403C-KL1-T |
Intel® Celeron® 3965U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40
до
70°C |
|
V2403C-KL3-T |
Intel® Core™ i3-7100U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40
до
70°C |
|
V2403C-KL5-T |
Intel® Core™ i5-7300U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40
до
70°C |
|
V2403C-KL7-T |
Intel® Core™ i7-7600U |
- |
1 |
2 |
4 x USB 3.0
(type A) |
12 to 48 VDC
(Terminal
Block) |
-40
до
70°C |
|
|
|
|
