Серія V3210
x86 залізничні комп’ютери з процесором Intel® Core™
11-го покоління з ізоляцією живлення, кількома слотами
розширення для бездротового зв’язку, 2 слотами для SSD
 |
x86
вбудовуваний комп'ютер на базі процесора Intel |
 |
|
|
|
Особливості та переваги |
|
|
 |
Вбудований комп’ютер Intel® Celeron®/Intel® Core™ i3/i5/i7
для застосування в автомобілі |
|
Кілька інтерфейсів: до 8 GbE,
2 послідовних, 2 порти USB, 2 DI, 2 DO та 2 слоти для ключів
M.2 B для бездротового зв’язку (5G), 1 слот mPCIe для
бездротового з’єднання (Wi-Fi 5 або 4G), 1 Ключ M.2 E для
бездротового зв’язку (Wi-Fi 6) |
|
Підтримує дваі незалежні дисплеї (VGA
і HDMI з роздільною здатністю 4K) |
|
Вбудована підтримка TSN (для моделей із процесором
i7-1185GRE) |
|
Вбудований
модуль TPM для покращеної кібербезпеки |
|
Відповідає всім
вимогам стандарту EN 50155 |
|
Відповідає
стандарту EN 50121-4 |
|
IEC 61373 - сертифікований на ударну
та вібраційну стійкість |

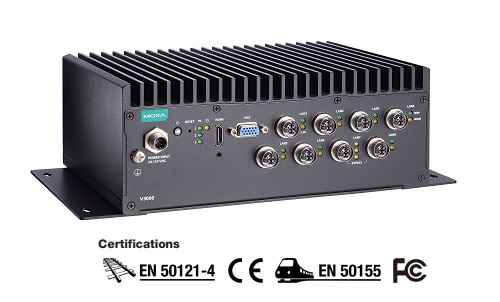

Вбудовані комп’ютери серії V3200 побудовані на базі
високопродуктивного процесора Intel® Core™ i7/i5/i3 або Intel®
Celeron® і оснащені до 64 ГБ оперативної пам’яті, одним слотом
для ключа M.2 2280 M і двома 2,5-дюймовими SSD. Комп’ютери
відповідають стандартам EN 50155:2017 і EN 50121-4, що
стосуються робочої температури, вхідної напруги, стрибків
напруги, електростатичного розряду та вібрації, що робить їх
придатними для застосування на борту залізниці та біля дороги..
Для підключення до бортових і придорожніх систем і пристроїв
комп’ютери V3200 оснащені багатим набором інтерфейсів, включаючи
4 порти Gigabit Ethernet (за замовчуванням; можна
використовувати до 8 портів) з функцією обходу однієї пари
локальної мережі для забезпечення безперебійної передачі даних,
2 Послідовні порти RS-232/422/485, 2 DI, 2 DO та 2 порти USB
3.0. Вбудований модуль TPM 2.0 забезпечує цілісність платформи
та забезпечує апаратну безпеку, а також захист від втручання.
Автомобільні програми потребують надійного підключення.
Їм також потрібні чіткі індикатори на пристрої, які визначають
стан програмного забезпечення. Комп’ютери V3200 постачаються з
двома слотами 5G/один LTE і 6 слотами для SIM-карт, які
допомагають встановити резервні з’єднання LTE/Wi-Fi, а також
трьома програмованими світлодіодами, які дозволяють контролювати
стан виконання програмного забезпечення.
|
|
Специфікації |
|
| Апаратна частина |
| Процесор |
•
V3210-TL1-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Celeron® 6305E processor (2C/2T, 4M cache, 1.8 GHz)
•
V3210-TL3-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i3-1115G4E processor (2C/4T, 6M cache, 2.2 GHz)
•
V3210-TL5-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i5-1145G7E processor (4C/8T, 8M cache, 1.5 GHz)
•
V3210-TL7-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i7-1185G7E processor (4C/8T, 12M cache, 1.8 GHz)
•
V3210-TL7-4L-TSN-CT-T/8L-TSN-CT-T:
Intel® Core™ i7-1185GRE processor (4C/8T, 12M cache, 1.8 GHz) |
|
Графічний чіпсет |
Intel® Celeron®/Core™ i3 Models: Intel® UHD Graphics
Intel® Core™ i5/i7 Models: Intel® Iris® Xe Graphics |
| Пам'ять
DRAM |
2 слоти SODIMM DDR4 (макс. 64 ГБ),
встановлено:16 ГБ DDR4 |
Розширення
пам'яті,
слот для зберігання |
2.5" SSD слот x 2
M.2 M key 2280 слот x 1 (NVMe; 128
ГБ встановлено) |
|
Підтримувана ОС |
Windows 10 Embedded IoT Ent 2021 LTSC 64-bit
Linux Debian 11/Ubuntu 20.04/CentOS 7.9 (driver) |
|
Інтерфейс
комп'ютера |
|
Порти Ethernet |
За замовчуванням: 4 порти (2,5 GbE x 1 і
GbE x 3), можна використовувати до 8 портів
Автоматичне визначення 1000/2500 Мбіт/с x 1
Автоматичне визначення 10/100/1000 Мбіт/с x до 7 |
|
USB 3.0 |
USB 3.0 хости x 2, роз’єми типу A |
|
Цифровий вихід |
DOs x 2 |
|
Цифровий вхід |
DIs x
2 |
|
Послідовні порти |
•
2 RS-232/422/485
порти*, програмно обирані (DB9 male) |
|
Слоти розширення |
M.2 B key 3052/3050 слоти x 2 (для 5G; 4
Micro SIMs)
M.2 E key слоти x 1 (для Wi-Fi 6)
mPCIe слоти x 1 (для стільникового зв’язку з 2 Micro SIM, Wi-Fi 5
або розширення вводу/виводу) |
|
Відео вихід |
VGA x 1, 15-контактний роз'єм D-sub (роз'єм)
HDMI x 1, роз'єм HDMI (тип A) |
|
Роз'єм антени Wi-Fi |
TQMA x 8 (optional with
accessory kit) |
|
SIM формат/Кільк. |
Micro/6 |
|
TPM |
TPM v2.0 |
|
Послідовні порти
(Serial)
- параметри |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS, XON/XOFF
Automatic Data Direction Control (ADDC) for RS-485
RTS Toggle (RS-232 only) |
|
Швидкість передачі даних |
від
50 bps до 115.2 Kbps |
|
ESD |
Contact: 6 kV; Air: 8 kV (level 3) |
|
Ізоляція |
2 кВ |
| Послідовні порти
(Serial)
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4
дротовий |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Цифрові
входи |
|
Роз'єм |
Клема Euroblock, яка кріпиться на
гвинтах |
|
Режим I/O |
DI |
| Ізоляція |
3k VDC |
|
Тип датчика |
Мокрий
контакт (NPN або PNP)
Сухий контакт |
| Сухі
контакти |
•
логічний
0: замикання на GND
•
логічна
1: відкрити |
| Мокрі
контакти |
•
логічний
0: від 0 до 3 В постійного струму
•
логічна
1: від 10 до 30 В постійного
струму |
| Цифрові
виходи |
|
Роз'єм |
Клема Euroblock, яка кріпиться на
гвинтах
10-контактний термінальний блок |
|
Тип вводу/виводу |
Сухий контакт
Вологий контакт (NPN) |
|
Вологий контакт (COM до DI) |
Логічний
0: 10 до 30 VDC
Логіка 1:
0 до 3 VDC |
|
Сухий контакт |
Логічний 0: близько до GND
Логіка 1: Відкрито |
| Ізоляція |
3k VDC |
|
Світлодіоди |
| Система |
Power
x1,
Storage x1 |
| LAN |
2 на порт (LAN1: 1000/2500 Мбіт/с, LAN2 – LAN8:
100/1000 Мбіт/с)
1 на LAN bypass (LAN7 - LAN8) |
| Serial |
2 на порт
(Tx і Rx) |
|
Програмовані |
3 |
|
Кнопки |
|
Живлення |
Увімк-Вимк |
|
Reset |
Для гарячого рестарту системи |
|
Живлення |
| Вхідне
живлення |
від
24 до 110 VDC (M12
A з'єднувач) |
| Споживання |
•
100 Вт (макс.) |
|
Механічні |
| Розміри
(Ш x Д x В) |
249 x 88,9 x 180 mm |
| Вага |
3,86
кг |
| Кріплення |
Wall mounting (standard) |
| Матеріал |
Алюміній |
|
Захист |
IP30
PCB конформне
покриття
"CT" моделі |
Передня панель

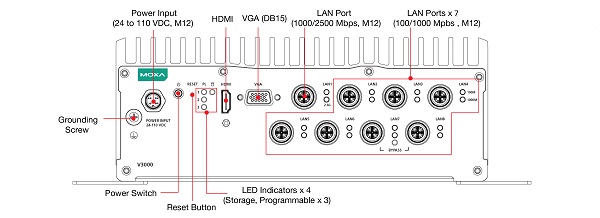

8P-модель

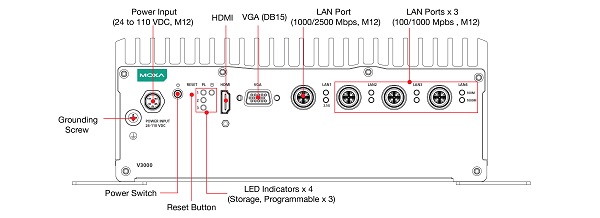

4P-модель

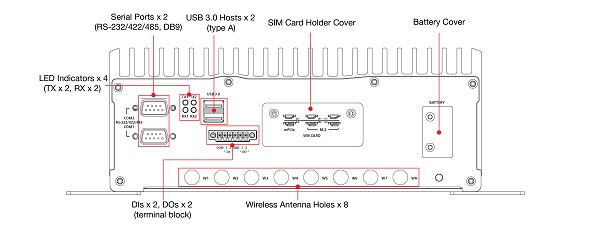

Задня панель

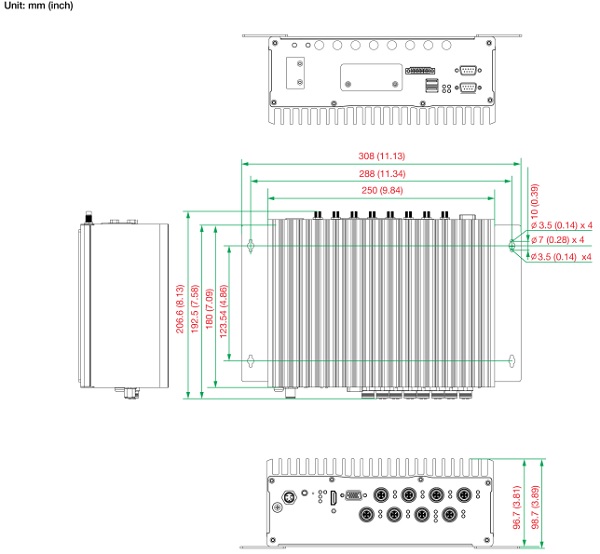

Розміри
|
|
Навколишнє середовище |
| Робоча температура |
від -40 до 70°C |
| Температура
зберігання |
від -40 до 85°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
|
Сертифікати |
|
EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
Safety |
EN 62368-1, IEC 62368-1, UL 62368-1 |
|
Залізнична пожежна охорона |
EN 45545-2 |
| Залізничні |
EN 50121-4, EN 50121-3-2, EN 50155:2017 |
|
Shock |
IEC 60068-2-27,
IEC 61373 |
|
Vibration |
IEC 60068-2-64, IEC 61373 |
| Директиви |
RoHS, CRoHS, WEEE |
| MTBF |
|
Час |
Моделі 4L: 382 624 год
Моделі 8L: 305 836 год |
|
Стандарти |
Telcordia (Bellcore), GB |
|
|
Інформація для замовлення |
|
|
|
|
Модель |
CPU |
RAM |
Зберігання ОС
(M.2 M) |
Покращення рідного
TSN |
GbE
порти |
Вхідна
напруга |
Робоча
температура |
Конформне
покриття |
|
V3210-TL1-4L-T |
Celeron
6305E |
16 ГБ |
128 ГБ |
- |
4 |
24-110 VDC |
від -40 до 70°C |
- |
|
V3210-TL3-4L-T |
i3-1115G4E |
16 ГБ |
128 ГБ |
- |
4 |
24-110 VDC |
від -40 до 70°C |
- |
|
V3210-TL3-4L-CT-T |
i3-1115G4E |
16 ГБ |
128 ГБ |
- |
4 |
24-110 VDC |
від -40 до 70°C |
✓ |
|
V3210-TL7-4L-T |
i7-1185G7E |
16 ГБ |
128 ГБ |
- |
4 |
24-110 VDC |
від -40 до 70°C |
- |
|
V3210-TL1-8L-CT-T |
Celeron
6305E |
16 ГБ |
128 ГБ |
- |
8 |
24-110 VDC |
від -40 до 70°C |
✓ |
|
V3210-TL5-8L-CT-T |
i5-1145G7E |
16 ГБ |
128 ГБ |
- |
8 |
24-110 VDC |
від -40 до 70°C |
✓ |
|
V3210-TL7-8L-CT-T |
i7-1185G7E |
16 ГБ |
128 ГБ |
- |
8 |
24-110 VDC |
від -40 до 70°C |
✓ |
|
V3210-TL7-8L-TSN-CT-T |
i7-1185G7E |
16 ГБ |
128 ГБ |
✓ |
8 |
24-110 VDC |
від -40 до 70°C |
✓ |
|
|
• Кабелі (продаються окремо) |
CBL-M12(FF5P)
/OPEN-100
IP67 |
Кабель живлення M12-5-контактний
з кодуванням A, 5-контактний роз'єм M12 із роз'ємом IP67, 1
м |
|
