Серія
V2201
x86 вбудовуваний комп'ютер на базі процесора Intel Atom з
2*LAN, 2 Serial портами,
HDMI, 4*DI, 4*DO, 1* USB 3.0, 2*USB 2.0, SD, 1*uSIM, 1*Wi-Fi mini-PCIe, 1*3G/LTE mini-PCIe
 |
x86
вбудовуваний комп'ютер на базі процесора
Intel Atom
|
 |

|
|
|
Особливості та переваги |
|
|
 |
Процесори
серії Intel Atom E3800 |
|
Моделі з розширеним температурним діапазоном від -40 до 85° і 40 до 70°
з LTE модулями |
|
Два mini-PCIe сокета для установки бездротових модулів з підтримкою WiFi, 3G, LTE, GPS і
Bluetooth |
|
HDMI
інтерфейс, 4DI, 4DO, 2* serial порти, 2* Ethernet LAN
інтерфейси, USB 2.0 і 3.0, SD сокет, бездротові модулі |
|
Відповідність стандартам EN 61000-6-2 і EN 61000-6-4 для жорстких індустріальних умов застосування |
|
Платформа
для установки Debian 7 і Windows Embedded Standard 7 |
|
Moxa Proactive Monitoring utility
для апаратного моніторингу системи |
|
Moxa SmartRecovery utility
для відновлення системи (лише W7E) |

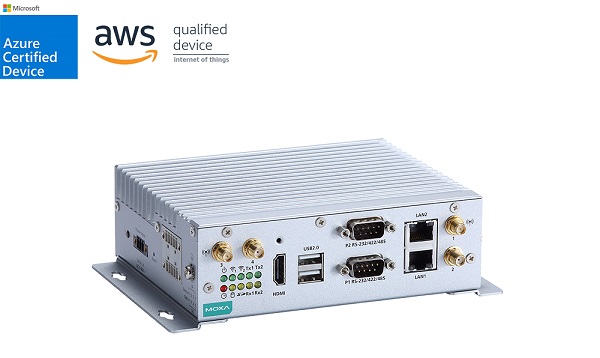

Комп'ютери серії MOXA V2201 - ультра-компактні комп'ютери, що базуються на серії Intel Atom E3800 x86 процесорах і мають: HDMI інтерфейс, 4DI, 4DO, 2* serial порти, 2 * Ethernet LAN інтерфейси, USB 2.0 і 3.0 хости і SD сокет. Серія Moxa V2201 має надійну конструкцію, два mini-PCIe сокета для установки бездротових модулів з підтримкою WiFi, 3G, LTE, GPS і Bluetooth, що робить комп'ютери придатними для широкого спектру комунікаційних додатків. Конструкція комп'ютера забезпечує надійну роботу системи в діапазоні температур від -40 до 85°C (від -40 до 70°С зі встановленими Moxa бездротовими модулями).
Серія MOXA V2201 підтримує функцію "Moxa апаратного моніторингу" для пристроїв введення / виведення, управління живленням і моніторингу стану тривоги і контролю температури системи. Така система моніторингу забезпечує просте виправлення помилок і є найбільш надійною платформою для додатків автоматизації.
|
|
Специфікації |
|
| Апаратна частина |
| Процесор |
V2201-E1: Intel® Atom™
E3815 (Single Core, 512K Cache, 1.46 GHz)
V2201-E2: Intel® Atom™ E3826 (Dual Core, 1M Cache, 1.46 GHz)
V2201-E4: Intel® Atom™ E3845 (Quad Core, 1M Cache, 1.91 GHz |
| Пам'ять |
1 DDR3 SO-DIMM, 8 GB
max.
• E3815 и E3826 підтримують DDR3L-1066
• E3845 підтримують DDR3L-1333 |
| ОС |
Windows Embedded Standard 7 64-bit
або Linux Debian 7 64-bit |
| USB |
1
х USB 3.0б 2 х USB 2.0 type A, підтримують системне завантаження |
| Пристрої зберігання |
| mSATA |
1
внешний mini-PCIe сокет для хранения ОС |
| SD |
1 SD 3.0 (SDHC/SDXC)
(для W7E підтримується тільки SD 2.0) |
| Інша периферія |
| Слот
розширення |
2 Mini-PCIe
сокета
• 1 USB, для Sierra Wireless 3G/LTE модулів
• 1 USB + PCIe |
| μSIM |
1
слот |
|
Дисплей
|
| Контролер |
Intel®
вбудований графічний контролер HD |
| З'єднувач |
1 HDMI (type A) |
| Інтерфейс |
HDMI 1.4a, 1920 x 1080
пікселів @ 60/24 bpp |
|
Мережа
|
| Ethernet |
2 auto-sensing 10/100/1000 Mbps ports (RJ45) |
| Захист |
1.5 KV
вбудований магнітний |
|
Бездротовий
інтерфейс
|
| Wi-Fi |
2 SMA
з'єднувачі |
| 3G/LTE |
2 SMA
з'єднувачі |
| GPS |
1
SMA з'єднувач |
|
Послідовні порти
(Serial) |
| Стандарт |
2 RS-232/422/485
порти (програмно-обирані) |
| Число
портів |
2 |
| З'єднувач |
DB9 male |
|
Послідовні порти
- параметри
|
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None,
Even, Odd, Space, Mark |
| Швидкість |
від
50 bps до 115.2 Kbps |
| Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control)
для RS-485 |
|
Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Цифрові
входи
|
| Каналів |
4,
source |
| Вхідна напруга |
від
0 до 30 VDC при 25 Hz |
| Сухі
контакти |
• Рівень логічного 0: Земля (GND)
• Рівень логічної 1: Відкритий |
|
Мокрі контакти |
• Рівень логічного 0: +3 V max.
• Рівень логічної 1: від +10 V до +30 V
(COM в DI) |
| З'єднувач |
10
піновий Євро термінальний блок |
| Ізоляція |
3 kV
оптична |
| Цифрові
виходи
|
| Каналів |
4, sink |
| Вихідний струм |
200 mA
на канал |
| Напруга у відкритому стані |
Номінальна - 24 В постійного струму,
Відкритий колектор - 30 В |
| З'єднувач |
10
піновий Євро термінальний блок |
| Ізоляція |
3 kV
оптична |
|
Світлодіоди
|
| Система |
Power,
вказується користувачем |
| Пристрої зберігання |
mSATA, SD |
| LAN |
Act/Link10/100/1000 Mode
2 на кожний порт |
| Serial |
2
* Tx, Rx |
| Бездротові |
Mini-PCIe 1, Mini-PCIe 2 |
|
Кнопки
|
| Живлення |
Увімк-Вимк |
| Reset |
Для гарячого рестарту системи |
|
Живлення
|
| Вхідне
живлення |
від
9 до 36 VDC (3-pin термінальний блок V+, V-, SG) |
| Споживання |
18 W (2 A @ 9
VDC) |
|
Механічні
|
| Вага |
940
г |
| Кріплення |
DIN-rail, Wall |
| Матеріал |
алюміній |

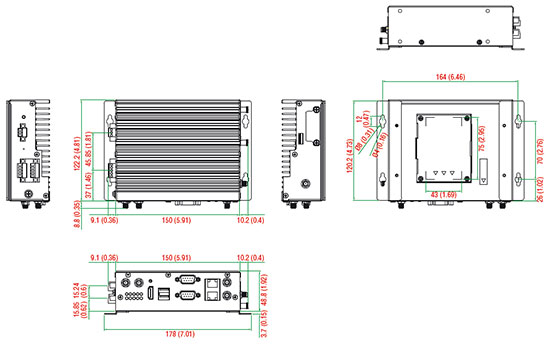

| Розміри
(Ш x Д x В) |
з
"вухами": 178 x 52.5 x 120.2 мм
без "вух": 150 x 48.8 x 120.2 мм |
 |
|
Навколишнє середовище
|
| Робоча
температура |
• E1/E2
моделі: від -40 до 85°C
• E4 моделі: від -40 до 70°C
• E1-W/E2-W/E4-W моделі з Moxa бездротовими модулями
(3G/LTE + Wi-Fi): від -40 до 70°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна вологість |
від
5 до 95% без конденсату |
| Антивібрація |
5 Grms, 5 Hz to 500 Hz, 1 hr/axis
с mSATA, SD |
| Антиудар |
100 g/11ms ±X, ±Y, ±Z, 3
на кожну вісь з mSATA, SD |
|
Сертифікати
|
| Безпека |
UL 60950-1, CSA C22.2 No. 60950-1-03 (60950-1-07), EN 60950-1, CCC, UL 508 |
| EMC |
EN 55022 Class A, EN 61000-3-2 Class D, EN 61000-3-3, EN 55024, FCC Part 15 Subpart B Class A, EN 61000-6-2*,
EN 61000-6-4* |
| Директиви |
RoHS,
cRoHS, WEEE |
| Засоби
|
| Тригер автоматичного перезавантаження |
Вбудований таймер (WDT- (watchdog timer) підтримка 1-255 інтервалів часу для рестарту, програмований |
| |
| Програмна частина |
| Linux |
| ОС |
Linux Debian 7 |
| Web Server
(Apache) |
Allows you to create and manage web sites; supports PHP and XML |
| Terminal Server
(SSH) |
Provides secure encrypted communications between two un-trusted hosts over an insecure network |
| File System |
EXT 4 |
| Internet Protocol Suite |
TCP, UDP, IPv4, SNMPv1/v2c/v3, ICMP, ARP, HTTP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, TFTP, PPP, PPPoE |
| Internet Security |
OpenVPN, iptables firewall |
| Secure Shell for Remote Access |
SSH allows remote logins to a secure encrypted console from any connected network |
| Dial-up Networking |
PPP Daemon for Linux that allows Unix machines to connect to the Internet through dialup lines, using the Point-to-Point Protocol (PPP). Works with ‘chat’, ‘dip’, and ‘dialu dip’, and ‘diald’, among (many) others. Supports IP, TCP, UDP |
| File Server |
Enables remote clients to access files and other resources over the network |
| Watchdog |
A watchdog timer that triggers a system reset upon software freezes, for both specific applications and system-wide
failures. |
| Application Development Software |
• Moxa API Library
• GNU C library
• Perl |
| Embedded Self-Health Maintenance Software |
Moxa Proactive Monitoring |
|
Windows
Embedded Standard 7
|
| Core OS |
• 64-bit support
• Remote Client
• Remote Procedure Call |
| Applications and Services Development |
• Remote Desktop Protocol 7.1
• COM OLE Application Support
• COM+ Application Support
• MSMQ |
| Internet Services |
• Internet Explorer 8.0
• IIS 7.0 |
| Diagnostics |
• Common Diagnostic Tools
• Problem Reports and Solutions
|
| Fonts |
Western, Middle Eastern, South East Asian, and South Asian
Fonts
|
| Graphics and Multimedia |
• MPEG Layer-3 Audio Codecs (MP3)
• MPEG4 Decoders
• DirectX and Windows Device Experience
|
| Management |
• Group Policy Management
• Windows Management Instrument (WMI)
• Windows Update
|
| Networking |
• Extensible Authentication Protocol (EAP)
• Internet Authentication Service
• Telnet Server
• Bluetooth
• Domain Services
• Network Access Protection
• Network and Sharing Center
• Quality of Service
• Remote Access Service (RAS)
• Telephony A
|
| Security |
• Credential Roaming Service
• Credentials and Certificate Management
• Windows Authorization Manager (AZMAN)
• Windows Security Center
• Active Directory Rights Management
• Security Base
• Encrypted File System (EFS)
|
| Embedded Features |
• Enhanced Write Filter (EWF)
• File-Based Write Filter (FBWF)
• Registry Filter
• WSDAPI for .NET
|
| File Systems and Data Store |
• Windows Data Access Components
• Windows Backup and Restore
|
| Maintenance |
Moxa Proactive Monitoring & Moxa Smart Recovery
|
|
|

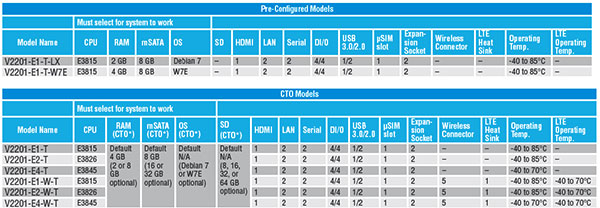

Інформація для замовлення |
|
|
|
| ¤
Моделі |
| V2201-E1-T-W7E |
(попередньо істальована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Atom E3815, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
робоча температура -40 °C до 85 °C, попередньо істальований
Windows Embedded Standard 7
|
| V2201-E1-T-LX |
(попередньо істальована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Atom E3815, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
робоча температура -40 °C до 85 °C, попередньо істальований
Linux Debian 7
|
| V2201-E1-T |
(конфігурована
модель) x86 вбудовуваний комп'ютер на базі процесора
Intel Atom
E3815, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
робоча температура -40 °C до 85 °C
|
| V2201-E2-T |
(конфігурована
модель) x86 вбудовуваний комп'ютер на базі процесора
Intel Atom
E3826, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
робоча температура -40 °C до 85 °C
|
| V2201-E4-T |
(конфігурована
модель) x86 вбудовуваний комп'ютер на базі процесора
Intel Atom
E3845, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
5 wireless SMA з'єднувачів, робоча температура -40 °C до 85 °C
|
| V2201-E1-W-T |
(конфігурована
модель) x86 вбудовуваний комп'ютер на базі процесора
Intel Atom E3815, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
робоча температура -40 °C до 85 °C,
{з рекомендованим модулем 3G/LTE + Wi-Fi робоча
температура -40 °C до
70 °C}
|
| V2201-E2-W-T |
(конфігурована
модель) x86 вбудовуваний комп'ютер на базі процесора
Intel Atom
E3826, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
робоча температура -40 °C до 85 °C,
{з рекомендованим модулем 3G/LTE + Wi-Fi робоча
температура -40 °C до
70 °C}
|
| V2201-E4-W-T |
(конфігурована
модель) x86 вбудовуваний комп'ютер на базі процесора
Intel Atom
E3845, HDMI, 2 LAN, 2 serial порти, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
робоча температура -40 °C до 85 °C,
{з рекомендованим модулем 3G/LTE + Wi-Fi робоча
температура -40 °C до
70 °C}
|
|
|
|
