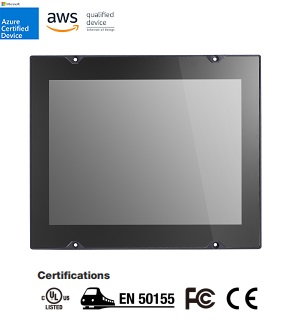

Серія
MPC-2121
12-дюймові промислові
безвентиляторні панельні комп’ютери з відповідністю
стандарту EN 50155 для залізниці
 |
Панельний комп'ютер |
 |
 |
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
12-дюймовий
панельний комп'ютер |
|
Процесор Intel Atom® processor: E3845 1.91 GHz |
|
1000-нітова
РК-панель, що дозволяє працювати при яскравому освітленні |
|
Широкий діапазон вхідного живлення від 24
до 110 VDC |
|
Діапазон робочих температур від -40 до 70°C |
|
|
Відповідає EN 50155:2017 |
|
|
12-дюймові панельні комп’ютери MPC-2121 із процесором
Intel Atom® серії E3800 є надійною, довговічною та універсальною
платформою для використання в промислових середовищах. Усі
інтерфейси оснащені роз’ємами M12 з рейтингом IP66 для забезпечення
антивібраційних і водонепроникних з’єднань. Завдяки двом послідовним
портам RS-232/422/485, що вибираються програмним забезпеченням, і
двом портам Ethernet, панельні комп’ютери MPC-2121 підтримують
широкий спектр послідовних інтерфейсів, а також високошвидкісні
ІТ-зв’язки, усі з вбудованим мережевим резервуванням.
Панельні комп’ютери серії MPC-2121 розроблені з
широким температурним діапазоном від -40 до 70°C і мають обтічний
корпус без вентиляторів, розроблений для високоефективного
відведення тепла, що робить це однією з найнадійніших промислових
платформ, доступних для схильних до вібрації. , суворі, гарячі
зовнішні середовища.
MPC-2121 також оснащений РК-панеллю з
яскравістю 1000 ніт, яка пропонує проекційно-ємнісний мультисенсорний
екран, який можна читати на сонячному світлі, забезпечуючи чудову
взаємодію з користувачем.
|
|
Специфікації |
|
| Апаратна частина |
| Процесор |
Intel Atom® Processor E3845 (2M Cache, 1.91 GHz) |
| Підтримувані
ОС |
Windows 10 Pro 64-bit
Windows 10 Embedded IoT Ent 2016 LTSB Entry 64-bit
Windows 7 Pro for Embedded Systems
Windows Embedded Standard 7 (WS7P) 64-bit
Linux Debian 9 |
|
Графічний контролер |
Intel® HD Graphics |
| Пам'ять |
4 (8GB Max.) GB
DDR3L (SODIMM DDR3/DDR3L slot x 1) |
|
Попередньо встановлена ОС |
MPC-2121-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E: Windows Embedded
Standard 7 (WS7P) 64-bit pre-installed
MPC-2121-E4-LB-CT-T-LX/MPC-2121-E4-CT-T-LX: Linux 9 pre-installed |
|
Слоти розширення |
Mini PCIe |
| USB |
USB 2.0 hosts x 1 (M12 A-coded 5P) |
|
Слот для зберігання |
CFast slot x 1
SD slots x 1, SD 3.0 (SDHC/SDXC) socket |
|
Попередньо
встановлена пам'ять |
MPC-2121-E4-LB-CT-T-W7E/MPC-2121-E4-CT-T-W7E: 32 GB CFast Card
MPC-2121-E4-LB-CT-T-LX/MPC-2121-E4-CT-T-LX: 32 GB CFast Card |
| Інша периферія |
|
Цифровий вхід |
DIs x 4 (M12 A-code) |
|
Цифровий вихід |
DOs x 2 (M12 A-code) |
|
Дисплей |
| Розмір |
12’’
видима область |
| Тип
панелі |
TN |
|
Макс. кількість кольорів |
16,2 МБ (8 біт/колір) |
| Екран |
Ємнісний сенсорний (PCAP) 4 дотика(підтримка
перчаток) |
| Роздільна здатність |
• XGA: 1024 x 768 |
| Час
відповіді |
5 ms |
| Співвідношення
сторін |
4:3 |
|
Кути огляду |
176°/176° |
| Контраст |
1000:1 |
| Яскравість |
500/1000 кд/м2 |
| Активна
робоча область |
245,76 (Ш) x 184,32 (В) мм
|
| Мережа |
| LAN |
10/100 Mbps
порт x 2 (M12 D-coded 4P) |
|
Послідовні порти
(Serial) |
| Стандарт |
RS-232/422/485
порти (програмно-вибирані) |
| Число
портів |
1 |
| З'єднувач |
M12 A-code 12P |
|
Послідовні порти
- параметри |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Швидкість |
від 50 bps до
115.2 Kbps |
| Контроль
потоку |
RTS/CTS, XON/XOFF |
|
Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
|
Світлодіоди |
| Система |
Power |
|
Живлення |
| Вхідне
живлення |
• від
24 до 110 VDC |
|
Механічні |
| Вага |
2.85
кг |
|
Рейтинг IP |
IP66 |
| Матеріал |
Метал |
| Розміри
(Ш x Д x В) |
297
x 238 x 59 |
|

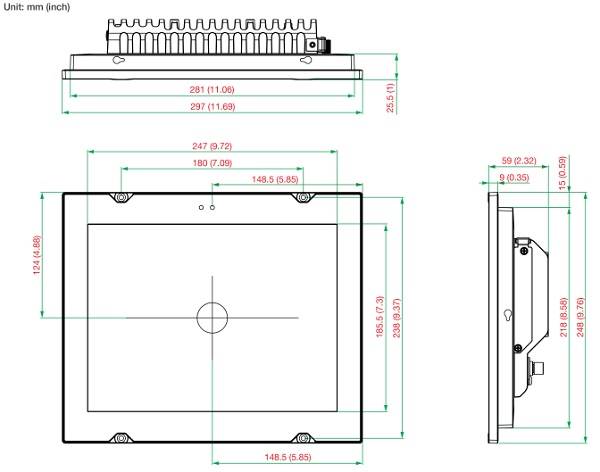

Розміри:
|
|
Навколишнє середовище |
| Робоча температура |
від
-40 до 70°C |
| Температура
зберігання |
від
-40 до 70°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
|
Сертифікати |
| Safety |
IEC 60950-1, IEC 62368-1, UL 62368-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact:
6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
Екологічні випробування |
IEC 60068-2-1, DNVGL-CG-0339
IEC 60068-2-2, DNVGL-CG-0339
IEC 60068-2-2, IEC 60945
IEC 60068-2-30, IEC 60945 |
|
Ступінь механічного захисту |
IEC 60529, код IP |
|
Вібрація |
EN 50155 standard |
|
Шок |
EN 50155 standard |
| Директиви |
RoHS, CRoHS, WEEE |
|
|
Інформація для замовлення |
|
|
|
|
Модель |
Панель |
CPU |
RAM |
ОС
попередньо встановлено |
LAN |
USB
2.0
Port |
Serial |
D0/DI |
Вхідна
напруга |
Робоча
темпера-
тура |
|
MPC-2121-E4-LB-CT-T-W7E |
12" (4:3)
500 nits |
E3845
Quad
core |
4 GB |
W7E
(64-bit) |
2
(M12) |
1
(M12) |
1
(M12) |
4/2
(M12) |
24/110
VDC |
-40 до 70°C |
|
MPC-2121-E4-CT-T-W7E |
12" (4:3)
1,000
nits |
E3845
Quad
core |
4 GB |
W7E
(64-bit) |
2
(M12) |
1
(M12) |
1
(M12) |
4/2
(M12) |
24/110
VDC |
-40 до
70°C |
|
MPC-2121-E4-LB-CT-T-LX |
12" (4:3)
500 nits |
E3845
Quad
core5 |
4 GB |
Debian 9 |
2
(M12) |
1
(M12) |
1
(M12) |
4/2
(M12) |
24/110
VDC |
-40 до 70°C |
|
MPC-2121-E4-CT-T-LX |
12" (4:3)
1,000
nits |
E3845
Quad
core |
4 GB |
Debian 9 |
2
(M12) |
1
(M12) |
1
(M12) |
4/2
(M12) |
24/110
VDC |
-40 до
70°C |
|
MPC-2121-E4-LB-CT-T |
12" (4:3)
500 nits |
E3845
Quad
core |
4 GB |
- |
2
(M12) |
1
(M12) |
1
(M12) |
4/2
(M12) |
24/110
VDC |
-40 до 70°C |
|
MPC-2121-E4-CT-T |
12" (4:3)
1,000
nits |
E3845
Quad
core |
4 GB |
- |
2
(M12) |
1
(M12) |
1
(M12) |
4/2
(M12) |
24/110
VDC |
-40 до
70°C |
|
|
