Серія
MPC-2120
12-дюймові промислові
безвентиляторні панельні комп’ютери з сертифікатами Zone
2
 |
Панельний комп'ютер |
 |
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
12-дюймові панельні комп'ютери |
|
Процесор Intel
Atom®: E3845 1.91 GHz or E3826 1.46 GHz |
|
1000-нітова
РК-панель, що дозволяє працювати при яскравому освітленні |
|
Широкий діапазон
вхідного живлення від 10 до 36 VDC |
|
Діапазон робочих температур від -40 до 70°C |
|
Сертифіковано
клас 1 Division 2, ATEX Zone 2 і IECEx |
|
|
Сертифікат DNV GL для морських програм |
|
|

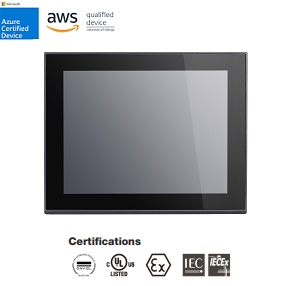

12-дюймові панельні комп’ютери MPC-2120 із процесором
Intel Atom® серії E3800 є надійною, довговічною та універсальною

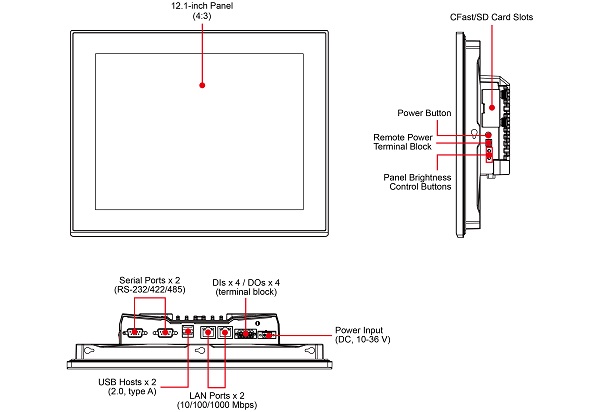

платформою для використання в промислових середовищах. Завдяки двом
послідовним портам RS-232/422/485, які можна вибрати програмним
забезпеченням, і двом портам Gigabit Ethernet, панельні комп’ютери
MPC-2120 підтримують широкий спектр послідовних інтерфейсів, а також
високошвидкісні ІТ-комунікації, усі з резервуванням мережі.
Панельні комп’ютери серії MPC-2120 розроблені з широким
температурним діапазоном від -40 до 70°C і мають обтічний корпус без
вентиляторів, розроблений для високоефективного відведення тепла, що
робить це однією з найнадійніших промислових платформ, доступних для
жорстких, гаряче зовнішнє середовище, наприклад нафтові та газові
родовища та бурові платформи.
MPC-2120
також оснащений РК-панеллю з яскравістю 1000 ніт, яка пропонує
проекційно-ємнісний мультисенсорний екран, який можна читати на
сонячному світлі, забезпечуючи чудову взаємодію з користувачем для
використання поза приміщеннями.
|
|
Специфікації |
|
| Апаратна частина |
| Процесор |
MPC-2120-E2-T: Intel Atom® Processor E3826 (1M Cache,
1.46 GHz)
MPC-2120-E4-T: Intel Atom® Processor E3845 (2M Cache, 1.91 GHz) |
| Підтримувані
ОС |
Windows 10 Pro 64-bit
Windows 10 Embedded IoT Ent 2016 LTSB Entry 64-bit
Windows 7 Pro for Embedded Systems
Windows Embedded Standard 7 (WS7P) 64-bit
Linux Debian 9 |
|
Графічний контролер |
Intel® HD Graphics |
| Пам'ять |
4 GB
DDR3L (SODIMM DDR3/DDR3L slot x 1) |
|
Попередньо встановлена ОС |
MPC-2120-E2-T-W7E/MPC-2120-E4-T-W7E/MPC-2120-E2-T-LB-W7E/MPC-2120-E4-LB-T-W7E:
Windows Embedded Standard 7 (WS7P) 64-bit |
| USB |
USB 2.0 hosts x 2, type-A connectors |
|
Слот для зберігання |
CFast slot x 1
SD slots x 1, SD 3.0 (SDHC/SDXC) socket |
|
Попередньо
встановлена пам'ять |
MPC-2120-E2-T-W7E/MPC-2120-E4-T-W7E/MPC-2120-E2-LB-T-W7E/MPC-2120-E4-LB-T-W7E:
32 GB CFast Card |
| Інша периферія |
|
Цифровий вхід |
DIs x 4 |
|
Цифровий вихід |
DOs x 4 |
|
Дисплей |
| Розмір |
12’’
видима область |
| Тип
панелі |
TN |
|
Макс. кількість кольорів |
16,2 МБ (8 біт/колір) |
| Екран |
Ємнісний сенсорний (PCAP) 4 дотика(підтримка
перчаток) |
| Роздільна здатність |
• XGA: 1024 x 768 |
| Час
відповіді |
5 ms |
| Співвідношення
сторін |
4:3 |
|
Кути огляду |
160°/140° |
| Контраст |
700:1 |
| Яскравість |
MPC-2120-E2-T: 1000 кд/м2
MPC-2120-E4-T: 1000 кд/м2
MPC-2120-E2-T-W7E: 1000 кд/м2
MPC-2120-E4-T-W7E: 1000 кд/м2
MPC-2120-E2-LB-T: 500 кд/м2
MPC-2120-E2-LB-T-W7E: 500 кд/м2
MPC-2120-E4-LB-T: 500 кд/м2
MPC-2120-E4-LB-T-W7E: 500 кд/м2 |
| Активна
робоча область |
245,76 (Ш) x 184,32 (В) мм
|
| Мережа |
| LAN |
10/100/1000 Mbps
порт x 2 (RJ45) |
| Magnetic Isolation Protection |
Вбудована
1.5 kV |
|
Послідовні порти
(Serial) |
| Стандарт |
2 RS-232/422/485
порти (програмно-вибирані) |
| Число
портів |
2 |
| З'єднувач |
DB9 male |
|
Послідовні порти
- параметри |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Швидкість |
від 50 bps до
115.2 Kbps |
| Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction
control) for RS-485, RTS Toggle (RS-232 only) |
|
Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
|
Світлодіоди |
| Система |
Power, Storage |
| LAN |
100M/Link x 2,
1000M/Link x 2 (на з'єднувачі) |
|
Живлення |
| Вхідне
живлення |
• від
10 до 36 VDC |
| Споживання |
40 Вт.(Макс.) |
|
Механічні |
| Вага |
2.64
кг |
|
Рейтинг IP |
IP66, front
IP20, rear |
| Матеріал |
Метал |
| Розміри
(Ш x Д x В) |
306
x 245 x 64 |
|

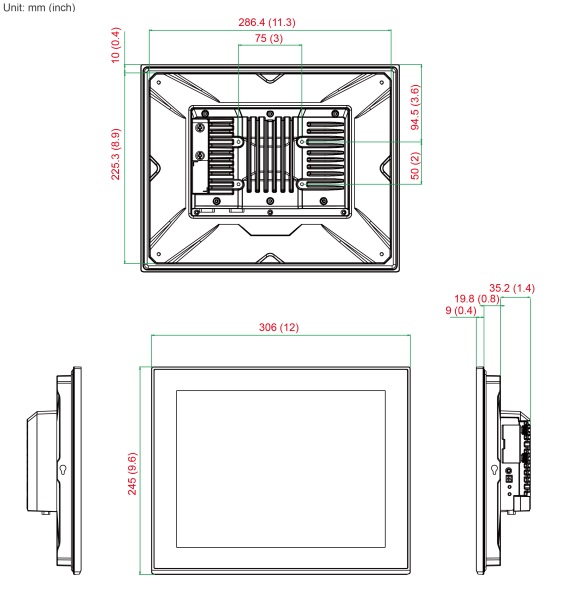

Розміри:
 |
|
Навколишнє середовище |
| Робоча температура |
від
-40 до 70°C |
| Температура
зберігання |
від
-40 до 70°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
|
Сертифікати |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal:
0,5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
Hazardous Locations |
ATEX, Class I Division 2, IECEx |
|
Екологічні випробування |
IEC 60068-2-1, DNVGL-CG-0339
IEC 60068-2-2, DNVGL-CG-0339
IEC 60068-2-2, IEC 60945
IEC 60068-2-30, IEC 60945 |
|
Ступінь механічного захисту |
IEC 60529, код IP |
|
Вібрація |
IEC 60068-2-6, IEC 60068-2-6, IEC 60945, IEC
60068-2-64, DNVGL-CG-0339 |
|
Шок |
IEC 60068-2-27 |
| Морські |
DNV-GL |
| Директиви |
RoHS, CRoHS, WEEE |
|
|
Інформація для замовлення |
|
|
|
|
Модель |
Панель |
CPU |
RAM |
ОС
попередньо встановлено |
LAN |
Serial |
D0/DI |
Вхідна
напруга |
Робоча
темпера-
тура |
|
MPC-2120-E2-T |
12" (4:3)
1,000
nits |
Intel
Atom®
E3826 |
4 GB |
- |
2 |
2 |
4/4 |
12/24
VDC |
-40 до 70°C |
|
MPC-2120-E2-LB-T |
12" (4:3)
500 nits |
Intel
Atom®
E3826 |
4 GB |
- |
2 |
2 |
4/4 |
12/24
VDC |
-40 до
70°C |
|
MPC-2120-E4-T |
12" (4:3)
1,000
nits |
Intel
Atom®
E3845 |
4 GB |
- |
2 |
2 |
4/4 |
12/24
VDC |
-40 до 70°C |
|
MPC-2120-E4-LB-T |
12" (4:3)
500 nits |
Intel
Atom®
E3845 |
4 GB |
- |
2 |
2 |
4/4 |
12/24
VDC |
-40 до
70°C |
|
MPC-2120-E2-T-W7E |
12" (4:3)
1,000
nits |
Intel
Atom®
E3826 |
4 GB |
W7E
32 GB CFast |
2 |
2 |
4/4 |
12/24
VDC |
-40 до 70°C |
|
MPC-2120-E2-LB-T-W7E |
12" (4:3)
500 nits |
Intel
Atom®
E3826 |
4 GB |
W7E
32 GB CFast |
2 |
2 |
4/4 |
12/24
VDC |
-40 до
70°C |
|
MPC-2120-E4-T-W7E |
12" (4:3)
1,000
nits |
Intel
Atom®
E3845 |
4 GB |
W7E
32 GB CFast |
2 |
2 |
4/4 |
12/24
VDC |
-40 до 70°C |
|
MPC-2120-E4-LB-T-W7E |
12" (4:3)
500 nits |
Intel
Atom®
E3845 |
4 GB |
W7E
32 GB CFast |
2 |
2 |
4/4 |
12/24
VDC |
-40 до
70°C |
|
|
