Нове покоління промислових комп’ютерів x86 серії BXP/DRP/RKP.pdf




 Серія DRP-С100

x86 комп’ютери на DIN-рейку з базовою моделлю процесора Intel® Core™ 11-го покоління Tiger Lake і моделями з розширеним інтерфейсом

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

  x86 комп'ютери на DIN-рейку на базі процесора Intel
Особливості та переваги
Комп’ютери без вентиляторів, які монтуються на DIN-рейку
Процесор Intel® Celeron® або Intel® Core™ i5 або i7
Багаті варіанти інтерфейсу до 8 послідовних і 10 портів LAN
Компактний розмір для більшості польових застосувань
Діапазон робочих температур від -30 до 60°C

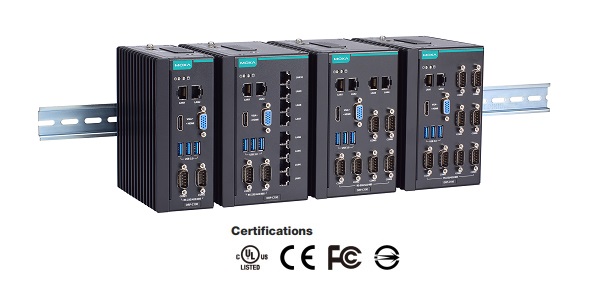

   Комп’ютери серії DRP-C100, які можна встановити на DIN-рейку, працюють від процесора Intel® Celeron® або Intel® Core™ i5 або i7. Комп’ютери постачаються з багатим набором варіантів інтерфейсу, включаючи до 8 послідовних портів RS-232/422/485 з програмним вибором і до 10 портів гігабітного Ethernet. Комунікаційні інтерфейси розташовані на передній і задній сторонах продукту, що забезпечує легкий доступ і розширення для промислових застосувань. Конструкція подвійного накопичувача, що включає слоти CFast і SD, дозволяє легко розширювати сховище. Унікальна кришка кріплення батареї фіксує батарею на місці та забезпечує стабільність у будь-якому робочому середовищі, а конструкція люка для слота батареї дозволяє легко замінити батарею без необхідності знімати кришку.

Компактні комп’ютери DRP-C100 оснащені безвентиляторним дизайном і можуть витримувати температурний діапазон від -30 до 60°C, що робить їх ідеальними для роботи в суворих умовах. Вбудований модуль TPM 2.0 захищає платформу від несанкціонованого доступу. Серія DRP-C100 — це інтелектуальне, надійне, довговічне та універсальне, але водночас зручне комп’ютерне рішення, яке відповідає як вимогам OT, так і ІТ для промислових середовищ.


 Специфікації
Апаратна частина
Процесор • Моделі DRP-C100-C1:
Процесор Intel® Celeron® 6305E (двоядерний, 4 МБ кеш-пам’яті, 1,80 ГГц)
Моделі DRP-C100-C5:
Процесор Intel® Core™ i5-1145G7E (чотири ядра, 8 МБ кеш-пам’яті, 2,60 ГГц, базова частота: 1,50 ГГц)
Моделі DRP-C100-C7:
Процесор Intel® Core™ i7-1185G7E (чотири ядра, 12 МБ кеш-пам’яті, 2,80 ГГц, базова частота: 1,80 ГГц)
Графічний чіпсет Intel® UHD Graphics
Пам'ять DRAM 1 слот SODIMM DDR4, макс. до 32 ГБ.,
встановлено: 8 ГБ DDR4
Розширення пам'яті,
слот для зберігання
Слот CFast x 1 (інтерфейс SATAIII)
1 слот SD, інтерфейс SD 3.0 (SDHC/SDXC)
Підтримувана ОС Підтримувані образи та драйвери Windows:
- Windows 10 IoT Enterprise LTSC 2021 64-bit
- Windows 11 Professional 64-bit
Linux Drivers Supported:
- Debian 11 (kernel 5.10)
- Ubuntu 22.04 LTS (kernel 5.15)
- RHEL 9 (kernel 5.14)
Попередньо встановлена ОС DRP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10: карта CFast на 64 ГБ
Інтерфейс комп'ютера
Порти Ethernet DRP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x 10
DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
Авто 10/100/1000 Мбіт/с (роз’єм RJ45) x 4
Усі інші моделі:
Авто 10/100/1000 Мбіт/с (роз’єм RJ45) x 2
USB 3.0 USB 3.0 хости x 3, роз’єми типу A
Послідовні порти DRP-C100-C1-6C-T/C5-6C-T/C7-6C-T:
Порти RS-232/422/485 x 10, вибираються програмно (DB9 male) x 8
DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
Порти RS-232/422/485 x 5, вибираються програмно (DB9 male) x 6
• Усі інші моделі:
Порти RS-232/422/485 x 2, вибираються програмно (DB9 male) x 2
Відео вихід VGA x 1, 15-контактний роз'єм D-sub (роз'єм)
HDMI x 1, роз'єм HDMI (тип A)
TPM TPM v2.0
Послідовні порти (Serial) - параметри
Роз'єм DB9 male
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Контроль потоку RTS/CTS, XON/XOFF
Швидкість передачі даних від 50 bps до 115.2 Kbps
Послідовні порти (Serial) - сигнали
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4 дротовий Tx+, Tx-, Rx+, Rx-, GND
RS-485-2 дротовий Data+, Data-, GND
Світлодіоди LED
Система Power x1,
Storage x1
LAN 2 на порт (10/100/1000 Мбіт/с)
Кнопки
Живлення Увімк-Вимк
Reset Для гарячого рестарту системи
Живлення
Вхідне живлення від 12/24 VDC
Споживання 90 Вт
Роз'єм живлення Клема Euroblock з гвинтовим кріпленням
Механічні
Розміри (Ш x Д x В) DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/-C7-TWin10: 60 x 130 x 150 мм
• Усі інші моделі:
94 x 130 x 150 мм
Вага DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/-C7-T-Win10: 1,213 г
• Усі інші моделі:
1,612 г
Кріплення Wall mounting (standard)
Матеріал Метал
Захист IP20

   Передня панель

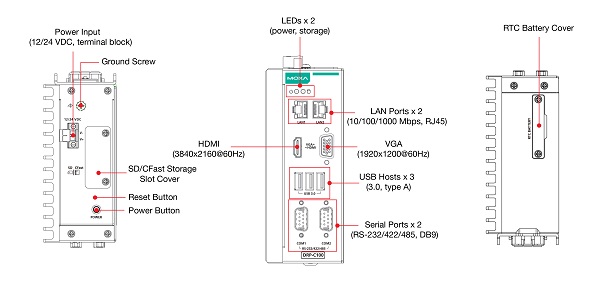

Моделі DRP-C100-C1-T/DRP-C100-C5-T/DRP-C100-C7-T/DRP-C100-C1-T-Win10/DRP-C100-C5-T-Win10/DRP-C100-C7-T-Win10

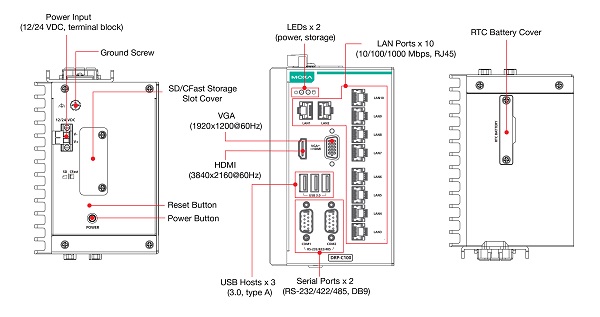

    Моделі DRP-C100-C1-8L-T/DRP-C100-C5-8L-T/DRP-C100-C7-8L-T

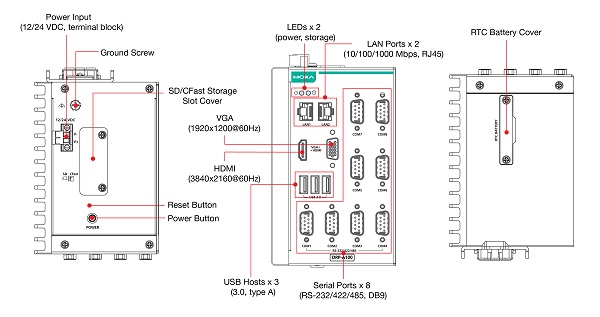

    Моделі DRP-C100-C1-6C-T/DRP-C100-C5-6C-T/DRP-C100-C7-6C-T

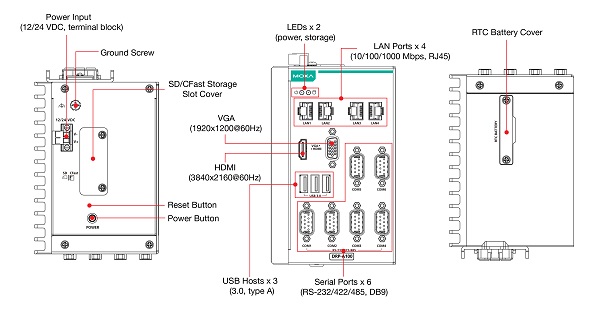

    Моделі DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T

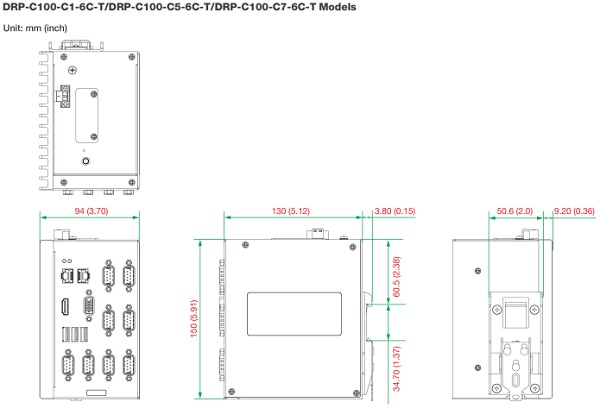

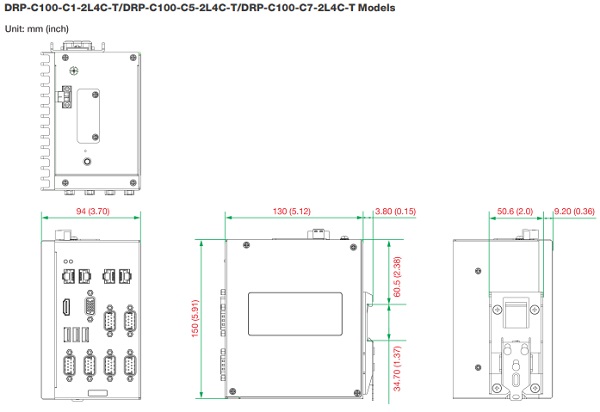

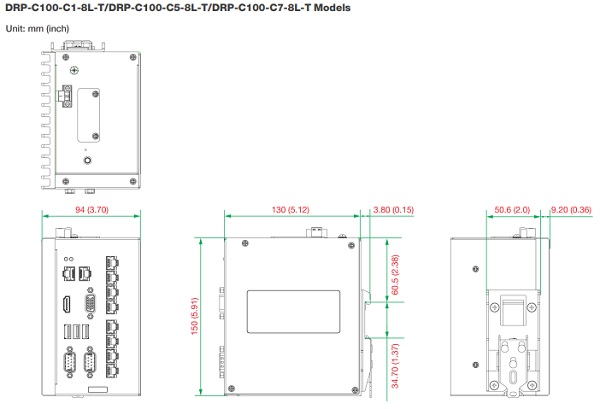

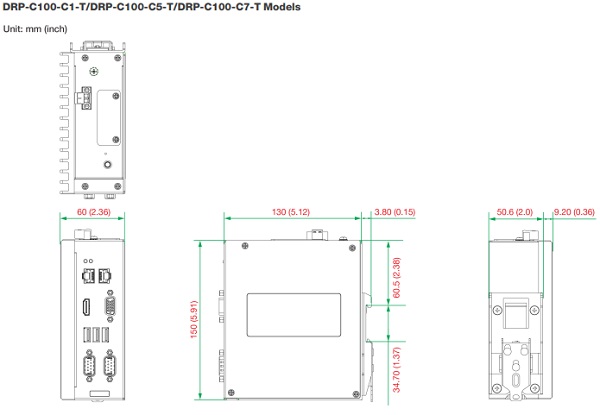

   Розміри




Навколишнє середовище
Робоча температура від -30 до 60°C
Температура зберігання від -40 до 75°C
Відносна вологість від 5 до 95% без конденсату
Сертифікати
EMC EN 55032/35
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz
EMI CISPR 32, FCC Part 15B Class A, BSMI
Safety UL 62368-1 (CB), BSMI
Package Drop Test ISTA 1A
Package Vibration Test ISTA 1A
Shock IEC 60068-2-27
Vibration IEC 60068-2-64
Package Drop Test ISTA 1A
Package Vibration Test ISTA 1A
Директиви RoHS, CRoHS, WEEE
Надійність
Джерело часу Вбудований RTC (годинник реального часу) з резервним живленням від літієвої батареї
Тригер автоматичного перезавантаження Вбудований WDT
MTBF
Час 584.337 годин
Стандарти Telcordia (Bellcore), GB
 Інформація для замовлення

Модель

CPU

RAM

Слоти
для зберігання
Попередньо встановлена ОС LAN/Serial USB
3.0
Вхідна
напруга
DRP-C100-C1-T

Intel®
Celeron®
6305E

8 ГБ 1 x CFast
1 x SD
- 2/2 3 12/24 VDC
DRP-C100-C1-T-Win10 Intel®
Celeron®
6305E
8 ГБ 1 x CFast
1 x SD
Win 10 LTSC
64 GB CFast
2/2 3 12/24 VDC
DRP-C100-C1-8L-T Intel®
Celeron®
6305E
8 ГБ 1 x CFast
1 x SD
- 10/2 3 12/24 VDC
DRP-C100-C1-6C-T Intel®
Celeron®
6305E
8 ГБ 1 x CFast
1 x SD
- 2/8 3 12/24 VDC
DRP-C100-C1-2L4C-T Intel®
Celeron®
6305E
8 ГБ 1 x CFast
1 x SD
- 4/6 3 12/24 VDC
DRP-C100-C5-T Intel®
Core® i5-
1145G7E
8 ГБ 1 x CFast
1 x SD
- 2/2 3 12/24 VDC
DRP-C100-C5-T-Win10

Intel®
Core® i5-
1145G7E

8 ГБ 1 x CFast
1 x SD
Win 10 LTSC
64 GB CFast
2/2 3 12/24 VDC
DRP-C100-C5-8L-T Intel®
Core® i5-
1145G7E
8 ГБ 1 x CFast
1 x SD
- 10/2 3 12/24 VDC
DRP-C100-C5-6C-T Intel®
Core® i5-
1145G7E
8 ГБ 1 x CFast
1 x SD
- 2/8 3 12/24 VDC
DRP-C100-C5-2L4C-T Intel®
Core® i5-
1145G7E
8 ГБ 1 x CFast
1 x SD
- 4/6 3 12/24 VDC
DRP-C100-C7-T Intel®
Core® i7-
1185G7E
8 ГБ 1 x CFast
1 x SD
- 2/2 3 12/24 VDC
DRP-C100-C7-T-Win10 Intel®
Core® i7-
1185G7E
8 ГБ 1 x CFast
1 x SD
Win 10 LTSC
64 GB CFast
2/2 3 12/24 VDC
DRP-C100-C7-8L-T Intel®
Core® i7-
1185G7E
8 ГБ 1 x CFast
1 x SD
- 10/2 3 12/24 VDC
DRP-C100-C7-6C-T Intel®
Core® i7-
1185G7E
8 ГБ 1 x CFast
1 x SD
- 2/8 3 12/24 VDC
DRP-C100-C7-2L4C-T Intel®
Core® i7-
1185G7E
8 ГБ 1 x CFast
1 x SD
- 4/6 3 12/24 VDC
