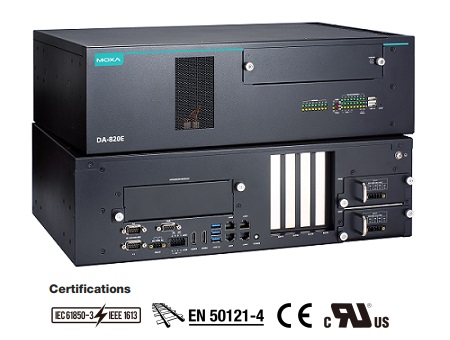

Серія DA-820E
IEC
61850-3 3U-стійкові комп’ютери з процесором Intel® Core™
13-го покоління, модулем
живлення з можливістю гарячої заміни, робоча температура від -40 до 70°C
 |
3U rackmount комп'ютер з процесором Intel® Core™, з підтримкою карт PRP/HSR |
 |
|
|
|
|
Особливості та переваги |
|
|
|
• |
Комп’ютер для
автоматизації живлення, сумісний зі стандартами IEC 61850-3,
IEEE 1613 і IEC 60255 |
|
• |
Відповідає
стандарту EN 50121-4 для доріг на залізниці |
|
• |
Процесор Intel® Core™ 13-го покоління |
|
• |
4 слоти SSD з
підтримкою Intel® RST RAID 0/1 для слотів 1 і 2 SSD |
|
• |
До 64 ГБ
оперативної пам'яті (два вбудованих слоти пам'яті SODIMM
DDR4) |
|
• |
Технологія PRP/HSR для резервування мережі (з модулем
розширення PRP/HSR) |
|
• |
Параметри безпеки, такі як TPM 2.0, UEFI Secure Boot і
фізична безпека |
|
• |
1 PCIe x8 (4-смуги) і 3 PCIe x1 для модулів розширення |
|
• |
Резервні джерела живлення (від 100 до 240 В змінного струму/постійного
струму та 48 В постійного струму) з модулем живлення з
можливістю гарячої заміни |
The DA-820E Series is a high-performance 3U rackmount
industrial computer powered by 13th Gen Intel® Core™ i3/i5/i7
processors, offering exceptional computing capabilities. It
features a versatile I/O design, including 3 display ports (2
HDMI and 1 VGA), 6 USB ports, 4 Gigabit LAN ports, two 3-in-1
RS-232/422/485 serial ports, 6 DI ports, 2 DO ports, 4 standard
PCIe expansion slots, and 1 proprietary expansion slot.
Additionally, it is equipped with 4 hot-swappable 2.5” SSD
slots, supporting Intel® RST RAID 0/1 functionality on SSD slots
1 and 2 for enhanced storage performance and reliability.
Розроблений спеціально для застосування на підстанціях, DA-820E
відповідає стандартам IEC 61850-3, IEEE 1613 і IEC 60255,
гарантуючи міцність, надійність і повну інтеграцію з
інтелектуальними електронними пристроями (IED) у складних
системах автоматизації підстанцій. Використовуючи процесор
Intel® 13-го покоління, DA-820E забезпечує високу обчислювальну
потужність, необхідну для сучасних складних програмних додатків,
таких як віртуалізація, на додаток до традиційних функцій OT
SCADA.
|
|
Специфікації |
|
|
•
Апаратна частина |
|
Процесор,
CPU |
Intel® Core™ i3-1320PE
Intel® Core™ i5-1340PE
Intel® Core™ i7-1370PE |
|
Графічний
контроллер |
IIntel® Core™ i3-1320PE: Intel®
UHD Graphics
Intel® Core™ i5-1340PE: придатна графіка Intel® Iris® Xe
Intel® Core™ i7-1370PE: придатна графіка Intel® Iris® Xe |
|
Слот системної пам'яті |
SODIMM DDR4 slot x 2 |
|
DRAM |
64 ГБ макс. (SODIMM x 2, кожен з
яких підтримує 3200 МГц і макс. 32 ГБ на модуль) |
|
Підтримувана ОС |
Windows 10 IoT Enterprise LTSC
2021
Windows 11 IoT Enterprise LTSC 2024
Windows Server 2022
Ubuntu 22.04.3 LTS
Debian 12
RHEL 9.4 |
|
Слот для зберігання |
2,5-дюймові слоти для HDD/SSD x
4
M.2 M-key 2280 слот x 1 |
|
Підтримуваний драйвер |
Windows Server 2019
Windows Server 2016 |

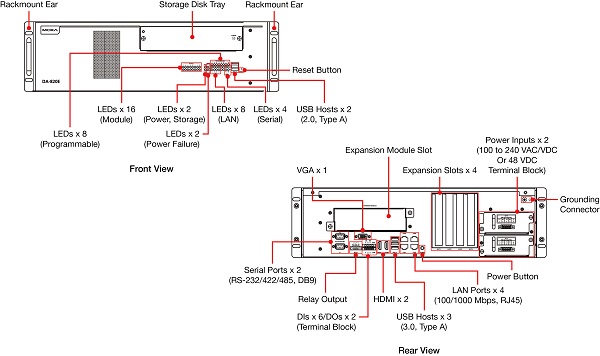

 Інтерфейс
комп'ютера |
|
USB 2.0 |
3 хости USB 2.0, роз’єми типу A,
2 порти на передній панелі, 1 порт усередині комп’ютера для
захисту на основі USB-ключа |
|
USB 3.0 |
USB 3.0 хости x
3 на задній панелі, роз’єми типу A |
|
Відеовихід |
HDMI x 2, роз’єм HDMI (тип A)
(роздільна здатність до 3840 x 2160 при 60 Гц
VGA x 1, 15-контактний роз'єм D-sub (гніздо)
(роздільна здатність до 1920 x 1200 при 60 Гц) |
|
Послідовні порти |
Порти RS-232/422/485 x 2 (програмний
вибір, штекерний роз’єм DB9) |
|
Порти Ethernet |
Авто 10/100/1000 Мбіт/с (роз'єм
RJ45) x 4 |
|
Слоти розширення |
PCIe x8 (4-полосний)
слот x 1
PCIe x1 слоти x 3
Proprietary слот x 1 |
|
TPM |
TPM v2.0 |
|
Безпечне завантаження |
UEFI |
|
Цифрові
вхіди |
DIs x 6 |
|
Цифрові виходи |
DOs x 2 |
| Світлодіодні
індикатори |
|
Cистемні |
Програмовані х 8
Зберігання х 1
Живлення х 1
Виявлення збою живлення x 2 |
|
LAN |
8
на порт (10/100/1000 Мбіт/с) |
|
Послідовні порти |
2 на
порт (Tx, Rx) |
| Послідовні
порти |
|
Стандарт |
•RS-232/422/485(DB9 male) |
|
Ізоляція |
2 кВ |
|
Швидкість передачі даних |
від
300 bps до 115.2 Kbps |
|
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR,
DCD, GND |
RS-422,
RS-485 4-дротовий |
Tx+, Tx-, Rx+, Rx-,
GND |
|
RS-485 2-дротовий |
Data+, Data-, GND |
| Цифрові
входи |
|
Цифрові
вхідні канали |
DIs x 6 |
|
Роз'єм |
Клема
Euroblock з гвинтовим кріпленням |
|
Тип датчика |
Сухий
контакт
Вологий контакт (NPN) |
|
Сухий контакт |
Логічний 0:
близько до GND
Логічна 1: Відкрито |
|
Вологий контакт |
Логічний 0:
10 to 30 VDC
Логічна 1: 0 to 3 VDC |
|
Ізоляція |
3 кВ VDC |
|
Напруга |
від 24 до 30 VDC |
| Цифрові
виходи |
|
Цифрові
вхідні канали |
DOs x 2 |
|
Роз'єм |
Клема
Euroblock з гвинтовим кріпленням |
|
Ізоляція |
3 кВ VDC |
|
Напруга |
від 0 до 30 VDC |
|
Ток |
Макс. 200 мА
на канал |
|
Тип виводу |
Sink |
| Живлення |
|
Вхідне живлення |
від100 до
240 VAC, 50/60 Гц,
від 0.66 до 1.75 A (макс.)
від100 до 240 VDC,
від 0.66 до 1.65 A (макс.)
48 VDC, 3.12 A |
|
Споживання |
DA-PWR-150-HV: 140 Вт (макс.)
DA-PWR-120-LV: 130 Вт (макс.) |
|
Кнопки |
Кнопка
"reset" (передня панель)
ON/OFF (задня панель) |
| Фізичні
характеристики |
|
Корпус |
Метал |
|
Вага |
11860
г |
|
Кріплення |
19" rackmount |
|

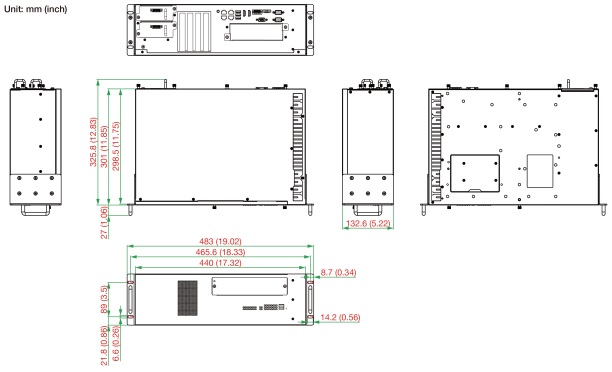

Розміри (Ш x Д x В) |
440 x 30,4 x 132,55
mm (без вух) |
Розміри
 |
| Навколишнє
середовище |
|
Робоча температура |
від -40 до 70°C |
|
Вологість |
від 5 до 95% RH |
|
Температура зберігання |
-40 до 85°C |
| Сертифікати |
|
Safety |
IEC 62368-1,
UL 62368-1 |
|
Electrical Substation |
IEC 61850-3, IEEE 1613, IEC |
|
Protection Relay |
IEC 60255 |
|
EMC |
EN 61000-6-2/-6-4, EN 55032/35 |
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
EMS |
IEC 61000-4-2 ESD: Contact: 8
kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8: 20 A/m
IEC 61000-4-11 |
|
Shock |
IEC 61850-3 Edition 2.0, IEC
60068-2-27, IEC 60255-21-2 |
|
Green Product |
RoHS, CRoHS, WEEE |
| MTBF |
|
Час |
293,786 год |
|
Стандарти |
Telcordia SR332 |
|
•
Модулі розширення |
|
•
DN-SP08-I-DB
/ DN-SP08-I-TB |
|
•
Послідовні порти |
|
Стандарт |
RS-232/422/485 (програмно обирані) |
|
Кількість портів |
8 |
|
З'єднувач |
DB9 male(DB) / термінальний блок (TB) |
|
Захист від перенапруги |
2 кВ
|
|
Optical Isolation Protection |
2 кВ |
|
Біти даних |
5, 6, 7, 8 |
|
Стоп біти |
1, 1.5, 2 |
|
Паритет |
None, Even, Odd, Space, Mark |
|
Швидкість |
від 300 до 115,2 кбіт/с |
|
Контроль потоку |
RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control)
для RS-485 |
|
RS-232 |
TxD, RxD, RTS, CTS, GND |
|
RS-422 |
TxD+, TxD-, RxD+, RxD-, GND
|
|
RS-485-4w |
TxD+, TxD-, RxD+, RxD-, GND
|
|
RS-485-2w |
Data+, Data-, GND
|
|
Pull High/Low Resistor for
RS-485 |
1 кОм,
150 кОм |
Термінатор для
RS-485 |
120 Ом |
|
•
DA-PRP-HSR-I210 |
|
•
Ethernet інтерфейс |
|
Magnetic Isolation Protection |
1.5 KV вбудована |
|
Слоти 1000BaseSFP |
2 |
|
Порти 10/100/1000BaseT(X)
(роз'єм RJ45) |
2 |
|
Робоча температура |
від -25 до 55°C |
|
Інформація
для замовлення |
|
|
|
|
Модель |
CPU |
Модулі
живленняі |
Робоча
темпера-
тура |
|
DA-820E-C3-H-T |
Intel® Core™ i3-1320PE |
1 x DA-PWR-150-HV |
-40 до
70°C |
|
DA-820E-C3-HH-T |
Intel®
Core™ i3-1320PE |
2 x DA-PWR-150-HV |
-40 до
70°C |
|
DA-820E-C5-H-T |
Intel®
Core™ i5-1340PE |
1 x DA-PWR-150-HV |
-40 до
70°C |
|
DA-820E-C5-HH-T |
Intel®
Core™ i5-1340PE |
2 x DA-PWR-150-HV |
-40 до
70°C |
|
DA-820E-C7-H-T |
Intel®
Core™ i7-1370PE |
1 x DA-PWR-150-HV |
-40 до
70°C |
|
DA-820E-C7-HH-T |
Intel®
Core™ i7-1370PE |
2 x DA-PWR-150-HV |
-40 до
70°C |
|
DA-820E-C3-L-T |
Intel®
Core™ i3-1320PE |
1 x DA-PWR-120-LV |
-40 до
70°C |
|
DA-820E-C3-LL-T |
Intel®
Core™ i3-1320PE |
2 x DA-PWR-120-LV |
-40 до
70°C |
|
DA-820E-C5-L-T |
Intel®
Core™ i5-1340PE |
1 x DA-PWR-120-LV |
-40 до
70°C |
|
DA-820E-C5-LL-T |
Intel®
Core™ i5-1340PE |
2 x DA-PWR-120-LV |
-40 до
70°C |
|
DA-820E-C7-L-T |
Intel®
Core™ i7-1370PE |
1 x DA-PWR-120-LV |
-40 до
70°C |
|
DA-820E-C7-LL-T- |
Intel®
Core™ i7-1370PE |
2 x DA-PWR-120-LV |
-40 до
70°C |
|
 Додаткові
аксесуари та модулі |
| Модулі
живлення |
|
DA-PWR-150-HV |
Модуль джерела живлення з
можливістю гарячої заміни (від 100 до 240 В змінного струму/постійного
струму) із системним входом живлення та клемною колодкою для
комп’ютерів DA-820E |
|
DA-PWR-120-LV |
Модуль джерела живлення з
можливістю гарячої заміни (48 В постійного струму) з
системним входом живлення та клемною колодкою для
комп’ютерів DA820E |
|
• Модулі розширення
|
|
DA-GX02-SFP-T |
2-портова оптоволоконна карта
100/1000 Мбіт/с з 2 слотами SFP, 1 інтерфейсом PCIe |
|
DA-PRP-HSR-I210 |
Модуль розширення PRP/HSR з
2 комбінованими портами
RJ45 і SFP |
|
DN-FX04 |
4-портовий 100M/1000M SFP
Ethernet модуль |
|
DN-LN04-RJ |
4-портовий модуль PCIe LAN
10/100/1000 Мбіт/с з роз'ємами RJ45
|
|
DN-SP08-I-DB |
8-портовий RS-232/422/485 модуль з DB9 з`єднувачем
|
|
DN-SP08-I-TB |
8-портовий RS-232/422/485 модуль з термінальним блоком
|
|
|
|
