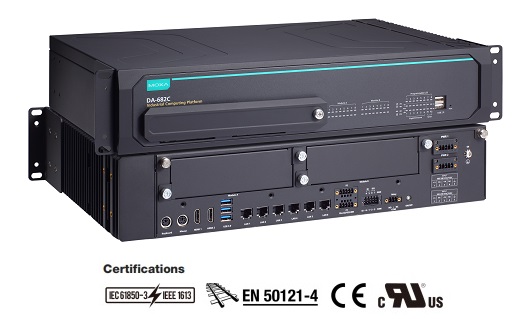

 Серія DA-682C

 x86 2U rackmount комп’ютери на базі процесора Intel® Core™ 7-го покоління, IEC-61850 з 2 слотами розширення


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

  x86 2U rackmount комп'ютер з процесором Intel® i7, з 2 слотами розширення


    Комп’ютер DA-682C побудований на базі процесора Intel® Celeron® або Intel® Core™ i3, i5 або i7 і має подвійні порти дисплея (2 x HDMI), 6 портів USB, 6 портів Gigabit LAN, два порти 3-in -1 послідовний порт RS-232/422/485, 6 цифрових вхідних портів і 2 порти цифрового виходу. DA-682C оснащений 2 слотами 2,5” HDD/SSD з можливістю гарячої заміни та підтримує функціональність Intel® RST RAID 0/1.
    Додаткову цінність і зручність забезпечує модульна конструкція з двома незалежними слотами для гнучкої системної інтеграції та розширення. Користувачі мають можливість додати різноманітні комунікаційні модулі, включаючи 8-портовий модуль RS232/422/485 і 4-портовий модуль локальної мережі 10/100/1000 Мбіт/с.

    Завдяки відповідності стандартам IEC 61850-3 та IEEE 1613, DA-682C гарантовано забезпечить стабільну та надійну роботу системи для енергосистем. Він також відповідає стандарту IEC 60255, який охоплює захист електричних реле в розумній підстанції. IEC 60255 є одним із найбільш широко використовуваних стандартів для тестування реле та захисного обладнання, і відповідність стандарту гарантує, що DA-682C буде надійно та безперебійно працювати з IED як частиною надійної системи автоматизації підстанції.
  Відповідність стандарту EN 50121-4 підтверджує, що DA-682C може забезпечувати стабільну та надійну роботу системи в залізничних системах, таких як системи SCADA станцій, запобігання катастрофам, тягові системи, а також системи сигналізації та безпеки, щоб забезпечити інтегрований погляд на вашу розумну рейку. налаштування. Корпус являє собою стандартний міцний корпус висотою 2U, шириною 19 дюймів, який можна встановити в стійку. Ця надійна конструкція для монтажу в стійку забезпечує надійний захист, необхідний для промислового середовища.


 Особливості
 •  IEC 61850-3, IEEE 1613 і IEC 60255 сумісний для систем автоматизації електричних підстанцій
 •  Процесор Intel® Core™ 7-го покоління
 •  Слот пам'яті DDR4; ємністю до 32 Гб
 •  Два 2,5-дюймових HDD або SSD лотка розширення з можливістю гарячої заміни
 •  Відповідає стандарту EN 50121-4 для застосування на залізниці
 •  4Резервне джерело живлення (від 100 до 240 В AC/VDC)
 Специфікації
 • Апаратна частина
Процесор, CPU  Intel® Core™ i7-7600U (4 МБ кеш-пам'яті, 2,8 ГГц)
 Intel® Core™ i5-7300U (3 МБ кеш-пам'яті, 2,6 ГГц)
 Intel® Core™ i3-7100U (3 МБ кеш-пам'яті, 2,4 ГГц)
 Intel® Celeron® 3965U (2 МБ кеш-пам'яті, 2,2 ГГц)
Графічний контроллер Intel® HD Graphics 630
Слот системної пам'яті SODIMM DDR4 slot x 2
Пам'ять DRAM 32 ГБ макс. ємність (SODIMM x 2, кожен підтримує 2133 МГц і 16 Гб максимум на модуль)
ОС Windows 10 Embedded IoT Ent 2019 LTSC 64-розрядна
Linux Debian 9
Примітка: ОС доступна CTOS
Слот для зберігання 2,5-дюймові роз'єми HDD/SSD x 1
Інтерфейс комп'ютера
USB 2.0 USB 2.0 хости x 3, роз’єми типу A
2 порти на передній панелі, 1 порт всередині комп'ютера
USB 3.0 USB 3.0 хости x 3, роз’єми типу A
3 порти на задній панелі
Відеовихід HDMI x 2, роз'єм HDMI (тип A)
Послідовні порти Порти RS-232/422/485 x 2, програмно вибирається (DB9, штекер male)
Порти Ethernet Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x 6
Світлодіодні індикатори
Cистемні Програмовані х 8
Зберігання х 1
Живлення х 1
LAN 2 на порт (10/100/1000 Мбіт/с)
Послідовні порти 2 на порт (Tx, Rx)
Послідовні порти
Стандарт •RS-232/422/485
ESD 8 кВ (рівень 4)
Ізоляція 2 кВ для всіх сигналів
Захист від перенапруги 2 кВ
Швидкість передачі даних від 50 bps до 115.2 Kbps
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422,
RS-485 4-дротовий
TxD+, TxD, RxD+, RxD, GND
RS-485 2-дротовий Data+, Data-, GND
Живлення
Вхідне живлення Два входи, від 100 до 240 VAC/VDC
Споживання 900 mA @ 100-240 VAC
900 mA @ 100-240 VDC
Кнопки Кнопка "reset" (передня панель)
ON/OFF (задня панель)
Фізичні характеристики
Корпус Метал
Вага 9900 г
Кріплення 19" rackmount
Розміри (Ш x Д x В) 440 x 282 x 88 mm (без вух)

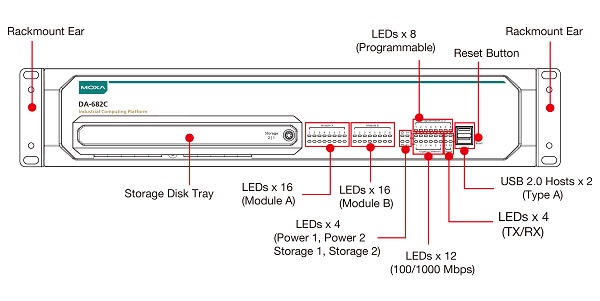

    Передня панель

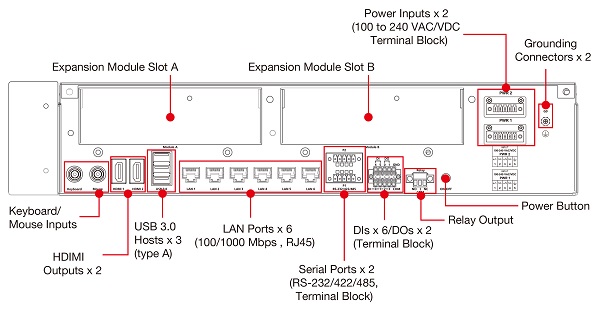

    Задня панель

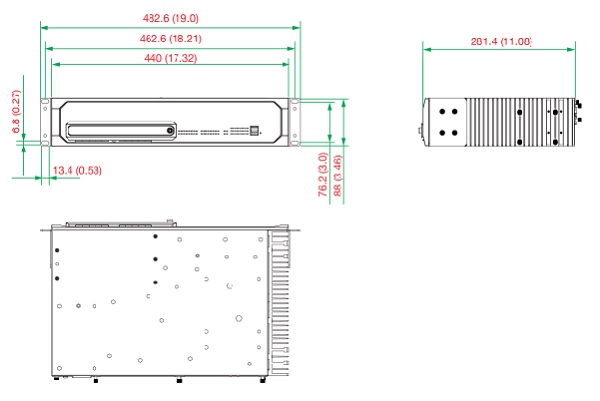

    Розміри
Навколишнє середовище
Робоча температура від -40 до 70°C
Вологість від 5 до 95% RH
Температура зберігання -40 до 85°C
Сертифікати
Safety UL 60950-1, IEC 60950-1, UL 62368-1, IEC 62368-1
Electrical Substation IEC 61850-3, IEEE 1613, IEC
Protection Relay IEC 60255
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8: 300 A/m
IEC 61000-4-11
Shock IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2
Green Product RoHS, CRoHS, WEEE
MTBF
Час 365 750 год
Стандарти Telcordia SR332
 • Модулі розширення
 • DN-SP08-I-DB / DN-SP08-I-TB
 • Послідовні порти
Стандарт RS-232/422/485 (програмно обирані)
Кількість портів 8
З'єднувач DB9 male(DB) / термінальний блок (TB)
Захист від перенапруги 2 кВ
Optical Isolation Protection 2 кВ
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Швидкість від 300 до 115,2 кбіт/с
Контроль потоку RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control) для RS-485
RS-232 TxD, RxD, RTS, CTS, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w Data+, Data-, GND
Pull High/Low Resistor for RS-485 1 кОм, 150 кОм
Термінатор для
RS-485
120 Ом
 • DN-PRP-HSR-I210 / DN-LN04-RJ / DN-FX04
 • Ethernet інтерфейс
Magnetic Isolation Protection 1.5 KV вбудована
Порти 100/1000BaseSFP DN-FX04: 4
Порти 10/100/1000BaseT(X) (роз'єм RJ45) DN-LN04-RJ: 4
Порти 10/100/1000BaseT(X) Порти PRP/HSR DN-PRP-HSR-I210: 2
 Інформація для замовлення
¤ Моделі
DA-682С-KL1-HH-T x86 2U rackmount комп'ютер з процессором Intel Celeron 3965U, 2 блока живлення, робоча температура від -40 до 75°C
DA-682С-KL3-HH-T x86 2U rackmount комп'ютер з процессором Core™ i3-7100U, 2 блока живлення, робоча температура від -40 до 75°C
DA-682С-KL5-HH-T x86 2U rackmount комп'ютер з процессором Core™ i5-7300U, 2 блока живлення, робоча температура від -40 до 75°C
DA-682С-KL7-HH-T x86 2U rackmount комп'ютер з процессором Core™ i7-7600U, 2 блока живлення, робоча температура від -40 до 75°C
 • Модулі розширення для x86-based rackmount комп'ютерів
DN-SP08-I-DB 8-портовий RS-232/422/485 модуль з DB9 з`єднувачем
DN-SP08-I-TB 8-портовий RS-232/422/485 модуль з термінальним блоком
DN-LN04-RJ 4-портовий модуль PCIe LAN 10/100/1000 Мбіт/с з роз'ємами RJ45
DN-FX04 4-портовий 100M/1000M SFP Ethernet модуль
DN-PRP-HSR-I210 Модуль розширення PRP/HSR з 2 комбінованими портами RJ45 і SFP
