 Апаратна
частина |
|
Процесор |
Intel® Core™ i3-8145UE Whisky Lake |
|
Графічний конторллер |
Intel® UHD Graphics 620 |
|
Слот системної пам'яті |
DDR4 (не ECC)
x1 |
|
Пам'ять
DRAM |
16 Гб макс |
|
ОС |
Windows 10 IoT Ent 2021 LTSC,
version 21H2
Linux Debian 11
Ubuntu 20.04
CentOS 7.9 |
|
Слот для зберігання |
2.5-inch HDD/SSD slots x 1
mSATA slots x 1 |
| Інтерфейс
комп'ютера |
|
USB 2.0 |
USB 2.0 хости x 3, роз’єми типу
A
2 порти на передній панелі, 1 порт всередині комп'ютера |
|
USB 3.0 |
USB 3.0 хости x 3, роз’єми типу
A
3 порти на задній панелі |
|
Відеовихід |
VGA x 1, роз'єм DB-15 |
|
Послідовні порти |
DA-680-I-8-WL3-H/HH: 2-провідний RS-485/4-провідний
RS-485 x 8 (клемний блок)
DA-680-I-16-WL3-H/HH:
2-провідний RS-485/4-провідний RS-485 x 16 (клемний блок) |
|
Порти Ethernet |
Авто 10/100/1000 Мбіт/с (роз'єм
RJ45) x 8 |
|
Синхронізація часу |
IRIG-B (terminal block) |
|
TPM |
TPM v2.0 |
| Світлодіодні
індикатори |
|
Cистемні |
Програмований х 6
Зберігання x 1
Потужність х 1
Збій живлення x 2
(Збій живлення 1/2) |
|
LAN |
2 на порт (10/100/1000 Мбіт/с) |
|
Послідовні порти |
2 на порт (Tx, Rx) |
| Послідовні
порти |
|
Стандарт |
•RS-485 2-провідний / 4-провідний |
|
Швидкість передачі даних |
від 50 bps до 115.2 Kbps |
|
RS-485 4-дротовий |
TxD+, TxD, RxD+, RxD, GND |
|
RS-485 2-дротовий |
Data+, Data-, GND |
 Цифрові
виходи |
|
Роз'єм |
Клема Euroblock, яка кріпиться на
гвинтах
10-контактний термінальний блок |
|
Тип вводу/виводу |
Synk |
|
Напруга |
24 VDC
номінально, відкритий колектор до 30
VDC |
|
Поточний рейтинг |
200 мА на канал |
|
Ізоляція |
3к VDC |
| Інтерфейс
IRIG-B |
|
Вхідний сигнал |
Диференціал |
|
Введення тайм-коду |
На основі:
Стандарт IRIG 200-04
IEEE 1344 |
|
Точність (синхронізація часу) |
±1 мкс |
|
Точність (вільний хід) |
±500 мс за 24 год |
| Живлення |
|
Вхідне живлення |
100 to 240 VAC, 50/60 Hz, 1.05 A
(max)
100 to 240 VDC, 0.7 A (max) |
|
Кнопки |
Кнопка
"reset" (передня панель)
ON/OFF (задня панель) |
| Фізичні
характеристики |
|
Корпус |
Метал |
|
Вага |
4659.5 г |
|
Кріплення |
19" rackmount |
|
Розміри (Ш x Д x В) |
440 x 335,5x 44
mm (без вух) |

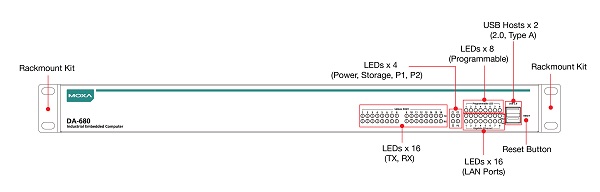

Передня панель

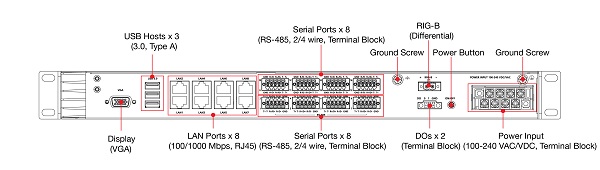

Задня панель

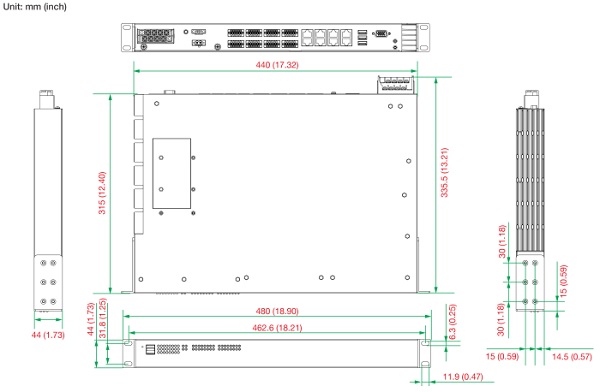

Розміри
 |
| Навколишнє
середовище |
|
Робоча температура |
від -25 до 55°C |
|
Вологість |
від 5 до 95% RH |
|
Температура зберігання |
-40 до 85°C |
| Сертифікати |
|
Safety |
UL 62368-1, IEC 62368-1 |
|
Electrical Substation |
IEC 61850-3, IEEE 1613, IEC |
|
Protection Relay |
IEC 60255 |
|
EMC |
EN 55032/35 |
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100 A/m at 50 Hz
IEC 61000-4-11 |
|
Shock |
IEC 61850-3 Edition 2.0, IEC
60068-2-27, IEC 60255-21-2 |
|
Green Product |
RoHS, CRoHS, WEEE |
| MTBF |
|
Час |
238,154 год |
|
Стандарти |
Telcordia SR332 |
 |
Інформація
для замовлення |
 |
|
|
|
Модель |
CPU |
LAN
10/100/1000 Мбіт/с
порти
(RJ45) |
RS-485
2-W/4-W |
Входи живлення
100-240 VAC/VDC |
Робоча
температура |
|
DA-680-I-8-WL3-HH |
Intel® Core™
i3-8145UE |
8 |
8 |
2 |
від -25 до 55°C |
|
DA-680-I-8-WL3-H |
Intel® Core™
i3-8145UE |
8 |
8 |
1 |
від -25 до 55°C |
|
DA-680-I-16-WL3-HH |
Intel® Core™
i3-8145UE |
8 |
16 |
2 |
від -25 до 55°C |
|
DA-680-I-16-WL3-H |
Intel® Core™
i3-8145UE |
8 |
16 |
1 |
від -25 до 55°C |
|
|
| |
