x86
вбудовуваний комп'ютер на базі процесора Intel |
 |
|
|
|
Особливості та переваги |
|
|
 |
Бокс-тип
комп’ютер із
безвентиляторним дизайном |
|
Процесор Intel Atom® серії X |
|
Зовнішнє подвійне сховище зі знімною кришкою для легкого
обслуговування |
|
Компактний розмір для більшості польових застосувань |
|
Діапазон робочих
температур від -30 до 70°C |

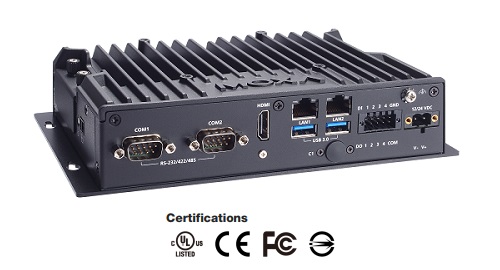

Настінні комп’ютери BXP-A101 оснащені процесором
Intel Atom® X. Комп’ютери оснащені 2 послідовними портами
RS-232/422/485, які можна вибрати програмним забезпеченням, 2
гігабітними портами Ethernet, 4 цифровими входами та 4 цифровими
виходами. Конструкція подвійного накопичувача, що включає слоти
CFast і SD, та внутрішній роз'єм M.2 дозволяє легко розширювати сховище. Конструкція
знімної кришки дозволяє користувачам швидко та легко міняти
місця зберігання в будь-якому місці, надаючи ще одну зручну
функцію на надійній, довговічній та універсальній платформі.
Компактні настінні комп’ютери BXP-A101 мають
безвентиляторний дизайн і можуть витримувати температурний
діапазон від -30 до 70°C, що робить їх хорошими для роботи в
суворих умовах. Вбудований модуль TPM 2.0 захищає платформу від
несанкціонованого доступу. BXP-A101 — це інтелектуальне
обчислювальне рішення, яке ідеально відповідає як вимогам OT,
так і ІТ для промислових середовищ.
|
|
 |
|
Специфікації |
|
| Апаратна частина |
| Процесор |
•
BXP-A101-E2-T: процесор Intel Atom® x6211E (двоядерний,
1,5 МБ кеш-пам’яті, 1,30 ГГц)
•
BXP-A101-E4-T: процесор Intel Atom® x6425E (чотирьохядерний,
1,5 МБ кеш-пам’яті, 2,00 ГГц) |
|
Графічний чіпсет |
Intel® UHD Graphics |
| Пам'ять
DRAM |
1 слот SODIMM DDR4, макс. до 32 ГБ.,
встановлено: 8 ГБ DDR4 |
Розширення
пам'яті,
слот для зберігання |
•
BXP-A101-E2-T/E4-T/E2-DR-T/E4-DR-T:
Слот CFast x 1 (інтерфейс SATAIII)
Слот SD x 1, інтерфейс SD 3.0 (SDHC/SDXC)
•
BXP-A101-E2-M2-T/E4-M2-T/E2-M2-DR-T/E4-M2-DR-T:
Слот CFast x 1 (інтерфейс SATAIII),
Слот SD x 1, інтерфейс SD 3.0 (SDHC/SDXC), Слот M.2 M-key 2242 x 1 |
|
Підтримувана ОС |
Підтримувані образи та драйвери Windows:
- Windows 11 IoT Enterprise LTSC 2024 64-bit
- Windows 11 Professional 64-bit
- Windows 10 IoT Enterprise LTSC 2021 64-bit
Linux image supported:
- Debian 12 (kernel 6.10)
Linux drivers supported:
- Debian 12 (kernel 6.10)
- Ubuntu 22.04 LTS (kernel 5.15)
- RHEL 9 (kernel 5.14) |
|
Слоти розширення |
•
слоти mPCIe x 1 |
|

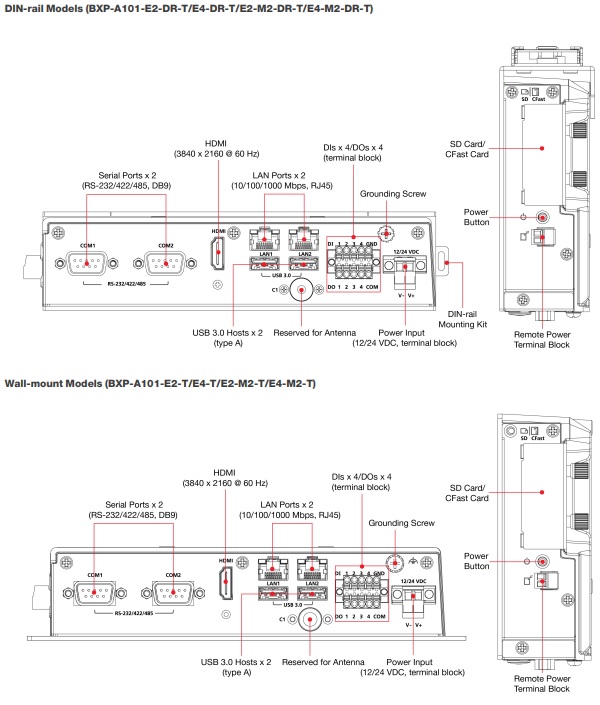

Інтерфейс
комп'ютера |
|
Порти Ethernet |
Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x
2
Магнітний ізоляційний захист 1,5 кВ (вбудований) |
|
USB 3.0 |
USB 3.0 хости x 2, роз’єми типу A |
|
Формат SIM |
Nano |
|
Кількість SIM-карт |
1 |
|
Цифровий вихід |
DOs x
4 |
|
Цифровий вхід |
DIs x 4 |
|
Послідовні порти |
Порти RS-232/422/485 x 2 (програмний
вибір, штекерний роз’єм DB9) |
|
Відео вихід |
HDMI 1.2a x 1 (роз’єм типу A) |
|
TPM |
TPM v2.0 |
|
Послідовні порти
(Serial)
- параметри |
|
Роз'єм |
DB9 male |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS, XON/XOFF, Automatic Data Direction Control (ADDC)
for RS-485, RTS Toggle(RS-232 only) |
|
Швидкість передачі даних |
від
50 bps до 115.2 Kbps |
| Послідовні порти
(Serial)
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4
дротовий |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Цифрові
входи |
|
Роз'єм |
Клема Euroblock, яка кріпиться на
гвинтах |
|
Тип датчика |
Сухий контакт
Вологий контакт (NPN) |
| Сухі
контакти |
•
Логічний
0: замикання на GND
•
Логічна
1: відкрити |
|
Вологі
контакти |
•
Логічний
0: від 10
до 30 VDC
•
Логічна
1:: 3 VDC max |
| Цифрові
виходи |
|
Роз'єм |
Клема Euroblock, яка кріпиться на
гвинтах |
|
Тип вводу/виводу |
Synk |
|
Напруга |
Логічний 0: 200 мА макс. за канал, раковина
Логічна 1: 24 В постійного струму (тип.), 30
В постійного струму (макс.), відкритий колектор |
|
Поточний рейтинг |
200 мА на канал |
|
Світлодіоди
LED |
| Система |
Power
x1,
Storage x1 |
| LAN |
2 на порт (10/100/1000 Мбіт/с) |
|
Живлення |
| Вхідне
живлення |
від 12/24 VDC |
| Споживання |
•
50 Вт |
|
Роз'єм живлення |
Клема Euroblock з гвинтовим кріпленням |
|
Механічні |

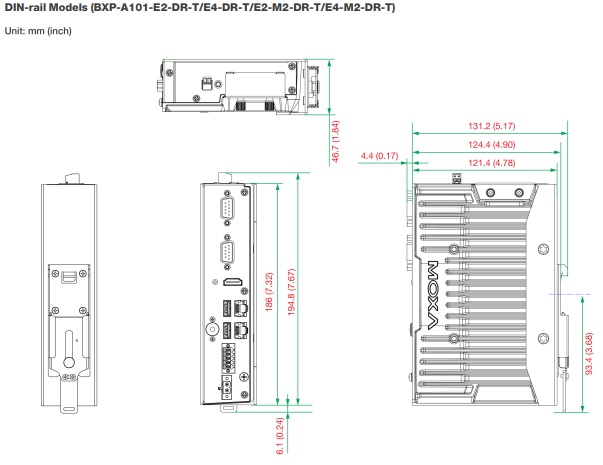

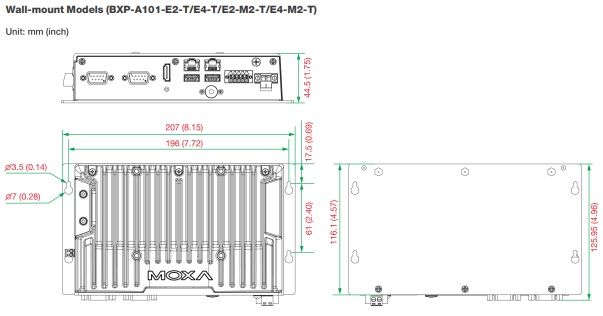

| Розміри
(Ш x Д x В) |
•
BXP-A101-E2-T/E4-T/E2-M2-T/E4-M2-T:
207 x 116,1 x 44,5 мм
•
BXP-A101-E2-DR-T/E4-DR-T/E2-M2-DR-T/E4-M2-DR-T:
186 x 121 x 46,7 мм |
| Вага |
•
BXP-A101-E2-T/E4-T/E2-M2-T/E4-M2-T:
1225 г
•
BXP-A101-E2-DR-T/E4-DR-T/E2-M2-DR-T/E4-M2-DR-T:
1500 г |
| Кріплення |
•
BXP-A101-E2-T/E4-T/E2-M2-T/E4-M2-T: настінне
кріплення
•
BXP-A101-E2-DR-T/E4-DR-T/E2-M2-DR-T/E4-M2-DR-T:
монтаж на DIN-рейку |
| Матеріал |
Метал |
|
Захист |
IP20 |
|
Розміри
|
|
Навколишнє середовище |
| Робоча температура |
від -30 до 70°C |
| Температура
зберігання |
від -40 до
70°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
|
Сертифікати |
|
EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
|
EMI |
CISPR 32, FCC Part 15B Class A, BSMI |
|
Safety |
IEC 62368-1, UL 62368-1 (CB), BSMI |
|
Package Drop Test |
ISTA 1A |
|
Package Vibration Test |
ISTA 1A |
|
Shock |
IEC 60068-2-27 |
|
Vibration |
IEC 60068-2-64 |
|
Package Drop Test |
ISTA 1A |
|
Package Vibration Test |
ISTA 1A |
| Директиви |
RoHS, CRoHS, WEEE |
| Надійність |
|
Джерело часу |
Вбудований RTC (годинник реального часу) з резервним
живленням від літієвої батареї |
|
Тригер автоматичного перезавантаження |
Вбудований WDT |
| MTBF |
|
Час |
1,581,038 годин |
|
Стандарти |
Telcordia (Bellcore), GB |
|
