Нове покоління промислових комп’ютерів x86 серії BXP/DRP/RKP.pdf

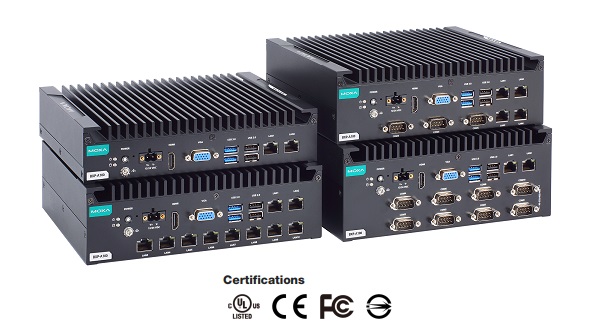

  Серія BXP-A100


x86 бокс комп’ютери з базовою моделлю процесора Intel Atom® серії X Elkhart Lake і моделями з розширеним інтерфейсом

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

  x86 вбудовуваний комп'ютер на базі процесора Intel
Особливості та переваги
Бокс-тип комп’ютер із безвентиляторним дизайном
Процесор Intel Atom® серії X
Багаті варіанти інтерфейсу до 10 послідовних і 10 портів LAN
Компактний розмір для більшості польових застосувань
Діапазон робочих температур від -30 до 60°C


   Настінні комп’ютери BXP-A100 оснащені процесором Intel Atom® X. Комп’ютери постачаються з багатим набором варіантів інтерфейсу, включаючи до 10 послідовних портів RS-232/422/485 з програмним вибором, до 10 гігабітних портів Ethernet, 4 цифрових входу та 4 цифрових виходу. Комунікаційні інтерфейси розташовані на передній і задній сторонах продукту, що забезпечує легкий доступ і розширення для промислового застосування. Конструкція подвійного накопичувача, що включає слоти CFast і SD, дозволяє легко розширювати сховище. Унікальна конструкція кришки кріплення батареї для гнізда батареї фіксує батарею на місці та забезпечує стабільність у будь-якому робочому середовищі.

Компактні настінні комп’ютери BXP-A100 оснащені безвентиляторним дизайном і можуть витримувати температурний діапазон від -30 до 60°C, що робить їх ідеальними для роботи в суворих умовах. Вбудований модуль TPM 2.0 захищає платформу від несанкціонованого доступу. Серія BXP-A100 — це інтелектуальне обчислювальне рішення, яке ідеально відповідає вимогам OT та IT для промислових середовищ.


 Специфікації
Апаратна частина
Процесор • Моделі BXP-A100-E2: процесор Intel Atom® x6211E (двоядерний, 1,5 МБ кеш-пам’яті, 1,30 ГГц)
Моделі BXP-A100-E4: процесор Intel Atom® x6425E (чотири ядра, 1,5 МБ кеш-пам’яті, 2,00 ГГц)
Графічний чіпсет Intel® UHD Graphics
Пам'ять DRAM 1 слот SODIMM DDR4, макс. до 32 ГБ.,
встановлено: 8 ГБ DDR4
Розширення пам'яті,
слот для зберігання
Слот CFast x 1 (інтерфейс SATAIII)
1 слот SD, інтерфейс SD 3.0 (SDHC/SDXC)
Підтримувана ОС Підтримувані образи та драйвери Windows:
- Windows 10 IoT Enterprise LTSC 2021 64-bit
- Windows 11 Professional 64-bit
Linux Drivers Supported:
- Debian 11 (kernel 5.10)
- Ubuntu 22.04 LTS (kernel 5.15)
- RHEL 9 (kernel 5.14)
Попередньо встановлена ОС BXP-A100-E2-T-Win10/BXP-A100-E4-T-Win10: карта CFast на 64 ГБ
Інтерфейс комп'ютера
Порти Ethernet BXP-A100-E2-8L-T/E4-8L-T:
Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x 10
BXP-A100-E2-2L3C-T/E4-2L3C-T:
Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x 4
Усі інші моделі:
Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x 2
Магнітний ізоляційний захист 1,5 кВ (вбудований)
USB 3.0 USB 3.0 хости x 2, роз’єми типу A
USB 2.0 USB 2.0 хости x 4, роз’єми типу A
Цифровий вихід DOs x 4
Цифровий вхід DIs x 4
Послідовні порти BXP-A100-E2-8C-T/E4-8C-T:
Порти RS-232/422/485 x 10, вибираються програмним забезпеченням (DB9 male) x 10
BXP-A100-E2-2L3C-T/E4-2L3C-T:
Порти RS-232/422/485 x 5, вибираються програмним забезпеченням (DB9 male) x 5
• Усі інші моделі:
Порти RS-232/422/485 x 2, вибираються програмним забезпеченням (DB9 male) x 2
Відео вихід VGA x 1, 15-контактний роз'єм D-sub (роз'єм)
HDMI x 1, роз'єм HDMI (тип A)
TPM TPM v2.0
Послідовні порти (Serial) - параметри
Роз'єм DB9 male
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Контроль потоку RTS/CTS, XON/XOFF
Швидкість передачі даних від 50 bps до 115.2 Kbps
Послідовні порти (Serial) - сигнали
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4 дротовий Tx+, Tx-, Rx+, Rx-, GND
RS-485-2 дротовий Data+, Data-, GND
Цифрові входи
Роз'єм Клема Euroblock, яка кріпиться на гвинтах
Тип датчика Сухий контакт
Сухі контакти логічний 0: замикання на GND
логічна 1: відкрити
Цифрові виходи
Роз'єм Клема Euroblock, яка кріпиться на гвинтах
10-контактний
термінальний блок
Тип вводу/виводу Synk
Напруга 0 до 24 VDC
Поточний рейтинг 200 мА на канал
Світлодіоди LED
Система Power x1,
Storage x1
LAN 2 на порт (10/100/1000 Мбіт/с)
Кнопки
Живлення Увімк-Вимк
Reset Для гарячого рестарту системи
Живлення
Вхідне живлення від 12/24 VDC
Споживання • 50 Вт
Роз'єм живлення Клема Euroblock з гвинтовим кріпленням
Механічні
Розміри (Ш x Д x В) BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10:
210 x 166 x 48 мм
BXP-A100-E2-8L-T/E4-8L-T/E2-2L3C-T/E4-2L3C-T:
210 x 166 x 65,5 мм
BXP-A100-E2-8C-T/E4-8C-T:
210 x 166 x 83 мм
Вага BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10: 2,015 г
BXP-A100-E2-8L-T/E4-8L-T: 2,355 г
BXP-A100-E2-2L3C-T/E4-2L3C-T: 2,208 г
BXP-A100-E2-8C-T/E4-8C-T: 2,385 г
Кріплення Wall mounting (standard)
Матеріал Метал
Захист IP20

   Передня панель

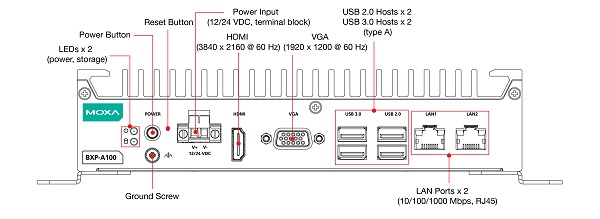

Моделі BXP-A100-E2-T/BXP-A100-E4-T

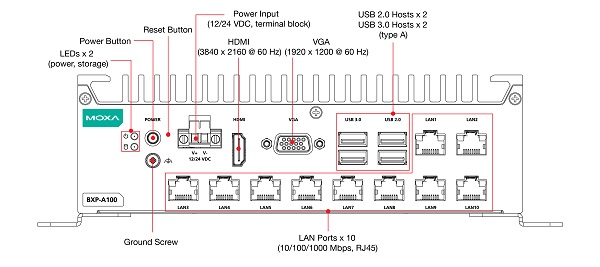

    Моделі BXP-A100-E2-8L-T/BXP-A100-E4-8L-T

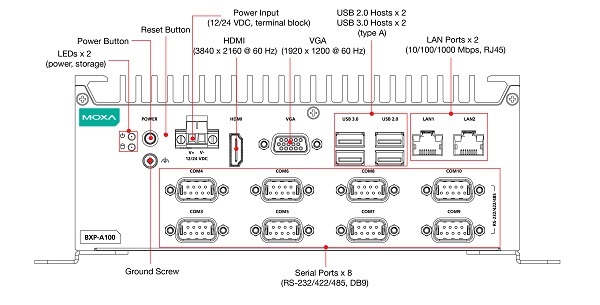

    Моделі BXP-A100-E2-8C-T/BXP-A100-E4-8C-T

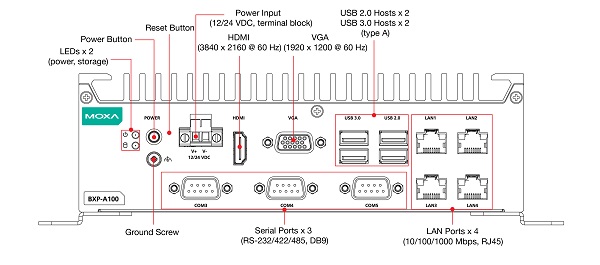

    Моделі BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-T


   Задня панель

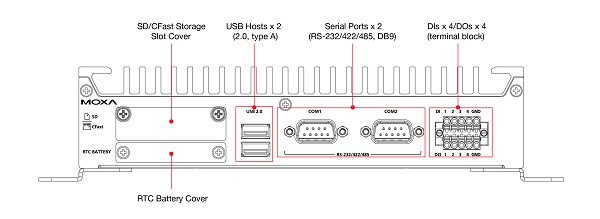

Моделі BXP-A100-E2-T/BXP-A100-E4-T

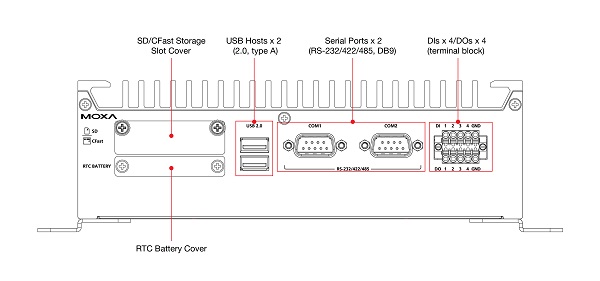

    Моделі BXP-A100-E2-8L-T/BXP-A100-E4-8L-T

    Моделі BXP-A100-E2-8C-T/BXP-A100-E4-8C-T

    Моделі BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-T

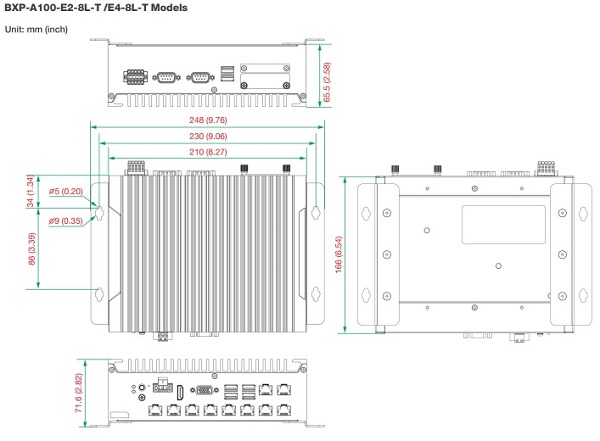

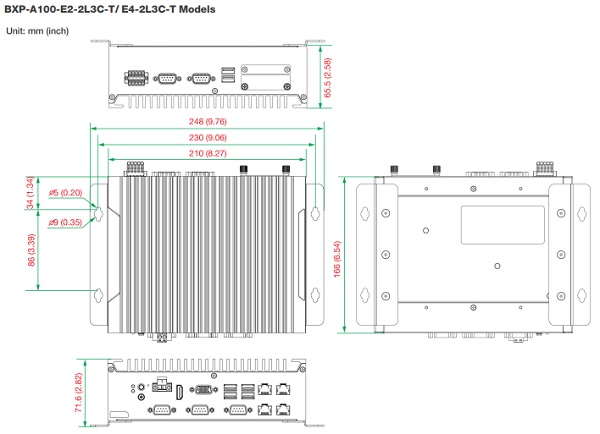

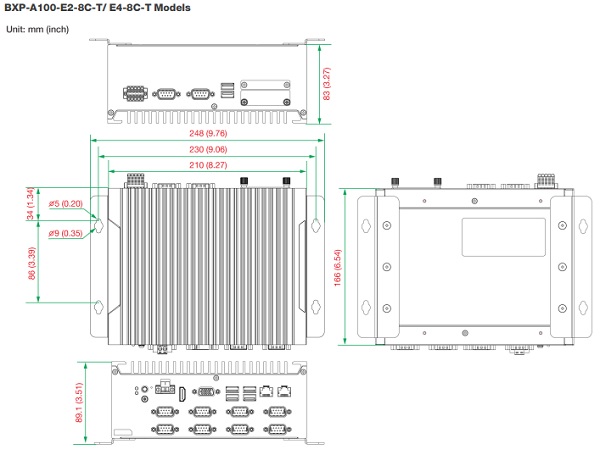

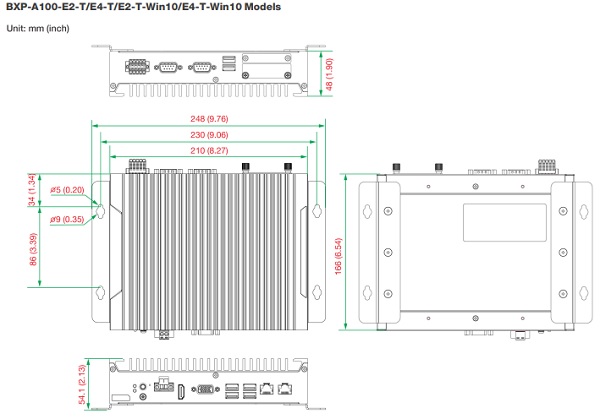

   Розміри




Навколишнє середовище
Робоча температура від -30 до 60°C
Температура зберігання від -40 до 75°C
Відносна вологість від 5 до 95% без конденсату
Сертифікати
EMC EN 55032/35
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz
EMI CISPR 32, FCC Part 15B Class A, BSMI
Safety UL 62368-1 (CB), BSMI
Package Drop Test ISTA 1A
Package Vibration Test ISTA 1A
Shock IEC 60068-2-27
Vibration IEC 60068-2-64
Package Drop Test ISTA 1A
Package Vibration Test ISTA 1A
Директиви RoHS, CRoHS, WEEE
Надійність
Джерело часу Вбудований RTC (годинник реального часу) з резервним живленням від літієвої батареї
Тригер автоматичного перезавантаження Вбудований WDT
MTBF
Час 556 511 годин
Стандарти Telcordia (Bellcore), GB
 Інформація для замовлення

Модель

CPU

RAM

Слоти
для зберігання
Попередньо встановлена ОС LAN/Serial USB 2.0/
3.0
DIs/
DOs
Вхідна
напруга
BXP-A100-E2-T

Intel Atom®
x6211E

8 ГБ 1 x CFast
1 x SD
- 2/2 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E2-T-Win10 Intel Atom®
x6211E
8 ГБ 1 x CFast
1 x SD
Win 10
LTSC
(64 GB SSD)
2/2 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E2-8L-T Intel Atom®
x6211E
8 ГБ 1 x CFast
1 x SD
- 10/2 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E2-8C-T Intel Atom®
x6211E
8 ГБ 1 x CFast
1 x SD
- 2/10 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E2- 2L3C-T Intel Atom®
x6211E
8 ГБ 1 x CFast
1 x SD
- 4/5 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E4-T Intel Atom®
x6425E
8 ГБ 1 x CFast
1 x SD
- 2/2 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E4-T-Win10 Intel Atom®
x6425E
8 ГБ 1 x CFast
1 x SD
Win 10
LTSC
(64 GB SSD)
2/2 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E4-8L-T Intel Atom®
x6425E
8 ГБ 1 x CFast
1 x SD
- 10/2 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E4-8C-T Intel Atom®
x6425E
8 ГБ 1 x CFast
1 x SD
- 2/10 4/2 4 x DIs
4 x DOs
12/24 VDC
BXP-A100-E4-2L3C-T Intel Atom®
x6425E
8 ГБ 1 x CFast
1 x SD
- 4/5 4/2 4 x DIs
4 x DOs
12/24 VDC
