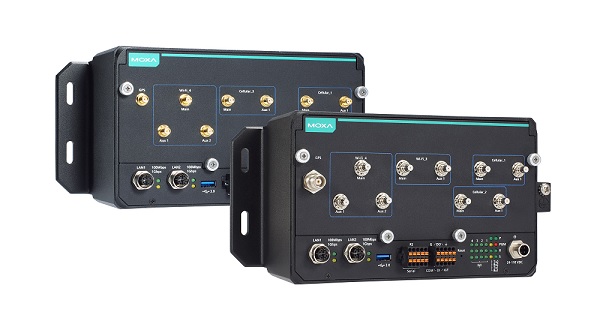

  Серія UC-8580
  Arm-based Linux комп'ютер з підтримкою стільникових мереж
   і Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порти, 3 DI, 3 DO і 4 слоти розширення

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  Серія UC-8580


Особливості та переваги
Безвентиляторний дизайн, надійна конструкція для застосування на рухомому складі в додатках, які вимагають відповідності стандарту EN 50155
Підтримує до 3 WWAN підключень і 2 слоти для SIM-карт на кожному з стільникових модулів
Підтримує підключення 1 WLAN (IEEE 802.11b / g / n / ac)
Передня панель доступу для зручності обслуговування
Ізольоване вхідне живлення від 24 до 110 В постійного струму з функцією інжекції, що підходить для застосування в автомобілях.


   Moxa UC-8580 - це інноваційна обчислювальна платформа, розроблена спеціально для транспортних застосувань.
    Комп'ютери серії MOXA UC-8580 мають 4 слоти розширення для установки модулів бездротового зв'язку*. Кожен з 3G/LTE модулів має два слоти для SIM-карт, які можуть використовуватися для забезпечення резервування стільникової мережі або вибору SIM-карти за допомогою Geo-вибору шляхом використання вбудованого програмного забезпечення Wireless Manager - програмного забезпечення Moxa для управління стільниковим і Wi-Fi зв'язком.

    * Бездротові модулі необхідно купувати додатково.

   UC-8580 використовує відкриту платформу на базі Debian 8 з Linux Kernel 4.1, що дозволяє постачальникам рішень управляти пакетами програмного забезпечення через APT (Advanced Packaging Tools) Debian або розробляти власні програмні додатки з використанням бібліотек API Moxa і бібліотек GNU C.
  Конструкція c одностороннім доступом UC-8580 ідеально підходить для застосування в транспортних засобах, які, як правило, не мають місця для установки комунікаційних пристроїв. UC-8580 також має панель доступу на лицьовій стороні, що дозволяє користувачам встановлювати або змінювати бездротові модулі, SIM-карти або карти mSATA без необхідності видаляти весь блок зі стіни після його установки.

UC-8580 може використовуватися в якості платформи для передачі даних, орієнтованої на комунікації, для наступних додатків:
• Шлюз зв'язку між наземними станціями
• Шлюз TCMS T2G (станція - поїзд)
• Блок моніторингу мобільного зв'язку
• Мережевий шлюз Ethernet Consist Network T2G
• Вбудований модуль автоматичного отримання даних про платежі.

   Специфікації
Комп'ютер
Процесор ARMv7 Cortex-A7 dual-core 1 GHz
DRAM 1 GB DDR3L SDRAM
USB USB 2.0/3.0 hosts x 1 (Type A з'єднувач)
Попередньо встановлена ОС Debian 8 (Linux Kernel v4.1)
LAN інтерфейс
Ethernet 2 auto-sensing 10/100/1000 Mbps Ethernet (M12 X-coded, 8-pin)
Число портів 2
Magnetic Isolation Protection 1.5 KV
Пам'ять
Основна 4 GB eMMC для зберігання ОС
Розширення пам'яті mSATA слот
Mini-PCIe слоти для бездротових модулів
Число слотів 4
Слоти 1-3  USB сигнали для модулів мобільного зв'язку
Слот 4 PCIe сигнали для Wi-Fi модулів
SIM карт слоти 2 SIM карт слоти на кожен Mini-PCIe модуль мобільного зв'язку

Примітка

 Бездротові модулі купуються окремо
GPS модуль
Тип приймача • 72-канальний U-blox 8 движків
• GPS L1C/A
• SBAS L1C/A
• QZSS L1C/A
• GLONASS L1OF
• BeiDou B1

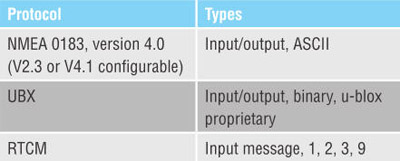

Протоколи
Тривалість імпульсу від 0.25 Hz до 10 MHz (конфігурується)
Точність визначення швидкості 0.05 m/s
Кутова точність 0.3 градуса
A-GNSS Підтримка AssistNow Online і AssistNow Offline A-GNSS сервісів, Підтримка AssistNow Autonomous і OMA SUPL сумісність
Операційні обмеження Динамічні 4g
Висота: 50 км
Швидкість: 500m/s
Антена  Активна або пасивна
З'єднувач SMA (F)
Послідовні інтерфейси
Стандарт 2 RS-232/422/485 порти, програмно-обирані (термінальний блок)
Консольний порт RS-232 (TxD, RxD, GND), 4-pin роз'єм (115200, n, 8, 1)
Параметри послідовного інтерфейсу
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Контроль потоку RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control) для RS-485
Швидкість 115200 bps (max.)
Сигнали послідовного інтерфейсу
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-4 дротовий TxD+, TxD-, RxD+, RxD-, GND
RS-485-2 дротовий Data+, Data-, GND
Цифрові входи
Каналів 3
Вхідне живлення від 0 до 30 VDC при 25 Hz
Ізоляція 2 KV оптична
З'єднувач 10-pin термінальний блок під гвинти (4 точки, COM, GND)
Рівень вхідної напруги для "сухих" контактів Логічний рівень 0: "закритий"- GND;
Логічний рівень 1: Відкритий
Рівень вхідної напруги для "мокрих" контактів Логічний рівень 0: +3V max;
Логічний рівень 1: +10V до +30V (COM to DI)
Цифрові виходи
Каналів 3
Вихідне живлення 24 VDC номінальне, відкритий колектор 30 В
Вихідний струм Max. 200 mA на канал
З'єднувач 10-pin термінальний блок з CAGE CLAMP® з'єднанням (4 точки, COM, GND)
Світлодіодна індикація
Система Power, Ready, Storage, Programmable
LAN 10M/Link x 2, 100M/Link x 2 (на з'єднаннях)
Послідовні інтерфейси TxD x 2, RxD x 2
Рівень бездротового сигналу Cellular / Wi-Fi x 12
Фізичні
Корпус AI 5052 + ADC 12
Вага 2200 г
Розміри (Ш x Д x В) 220 x 134 x 188 мм без вух
270 x 134 x 188 мм з вухами

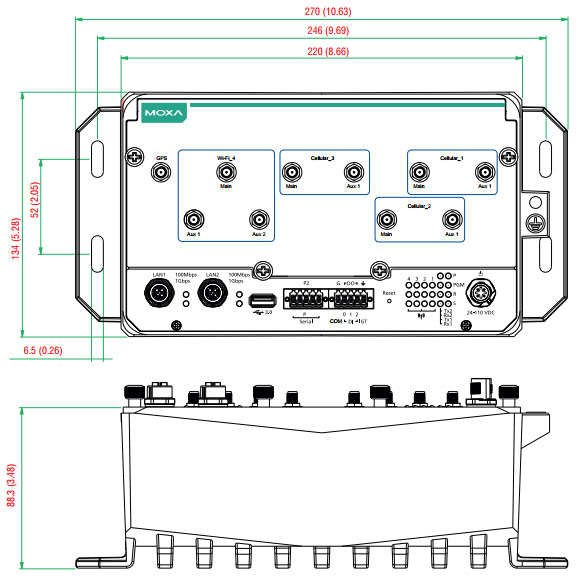

   Розміри:
Кріплення настінне
Навколишнє середовище
Робоча температура • UC-8580-LX: EN 50155 Class T1, від -25 до 55°C
• UC-8580-T-LX/UC-8580-T-CT-LX (з LTE модулем): EN 50155 Class Tx,
    від -40 до 70°C
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% RH
Anti-Vibration 7.9 m/s2 @ EN 50155 випадкова хвиля, 5-150 Hz 5 годин на вісь
Anti-Shock 50 m/s2 @ EN 50155 , напівхвиля, 30 ms
Живлення
Вхідне живлення від 24 до 110 VDC (EN 50155 номінальна напруга: 24/48/72/96/110 V)
Споживання 1.66 A @ 24 VDC; 0.36 A @ 110 VDC
Споживана потужність 40 W (з урахуванням навантаження USB порту і Mini-PCIe модулів)
Ізоляція між живленням і шасі 1400 VDC (EN 50155 power interuption class S2)
З'єднувач M12 4-pin A-coded (2-pin M12, V+, V-)
Сертифікати
Безпека UL 60950-1, CSA C22.2 No. 60950-1-03, EN 60950-1
EMC EN 55022 Class A, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A
Green Product RoHS, CRoHS, WEEE
Залізничний рух EN 50155, EN 50121-4, EN 45545, NFPA 130
Додатково
Засоби попередження Звуковий сигнал і RTC (real-time clock)
Тригер автоматичного перезавантаження   WDT
Програмна частина
    Linux
ОС Debian 8
Web Server (Apache) Allows you to create and manage web sites; supports PHP and XML
Terminal Server (SSH) Provides secure encrypted communications between two un-trusted hosts over an insecure network
Ядро GNU/Linux 4.1
System Shell: dash, bash
Text Editor: vim, nano
Файлова система Ext2, Ext3, Ext4
Стек протоколів TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL
Підтримувані мови PHP, Perl, Python
Internet безпека OpenVPN, iptables firewall, OpenSSL
Криптозахист AES, SHA, OpenSSL
Самодіагностика Статус системи і апаратного забезпечення за допомогою спеціального ПЗ
Linux Board Support Packages (BSP) GCC C/C++ cross development tool chain: Bootloader/Kernel/filesystem
Підтримка стільникових мереж • WVDIAL: Point-to-Point Protocol dialer that dials a modem and starts
   pppd service to connect to the Internet
• QMI (Qualcomm MSM Interface): Glib-based library for talking
   to WWAN modems and devices that speak the Qualcomm MSM Interf
Watchdog Features a hardware function to trigger system reset in a user-specified time interval (Linux standard provided)
Application Development Software • Moxa API Library (Watchdog timer, Moxa serial I/O control, Moxa DI/DO API)
• GNU C/C++ cross-compiler
• GNU C library
• GDB source-level debugging server
Захист програмного забезпечення Encryption tool for user executable files (based on patented Moxa technology)
Бездротові зв'язки SW utility and SDK for the management of wireless interfaces; supports the management of dual-SIM-on-single-modem
  Інформація для замовлення
Звичайне температурне виконання
UC-8580-LX RISC-базований Linux комп'ютер для зв'язку рухомих об'єктів з "землею", з підтримкою стільникових мереж і Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порти, 3 DI, 3 DO і 4 слоти розширення, робоча температура від -25 до 55°C
Розширене температурне виконання
UC-8580-T-LX RISC-базований Linux комп'ютер для зв'язку рухомих об'єктів з "землею", з підтримкою стільникових мереж і Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порти, 3 DI, 3 DO і 4 слоти розширення, робоча температура від -40 до 70°C
UC-8580-T-CT-LX RISC-базований Linux комп'ютер для зв'язку рухомих об'єктів з "землею", з підтримкою стільникових мереж і Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порти, 3 DI, 3 DO і 4 слоти розширення, робоча температура від -40 до 70°C, захисне покриття (conformal coating)
 • Бездротові модулі стільникового зв'язку та модулі Wi-Fi
UC-8500-WLAN33-Q-AC модуль Wi-Fi карти: 3 передавача 3 приймача,3 роз'єми QMA з кабелями
UC-8500-WLAN33-Q-AC-TELEC модуль Wi-Fi карти з сертифікацією TELEC: 2 передавачі, 2 приймачі, 2 роз'єми QMA з кабелями
UC-8500-4GCat6-Q-NAMEU LTE Cat. 6 модулі для Північної Америки та Європи, 2 роз'єми QMA з кабелями, робоча температура від -40 до 60°C
UC-8500-4GCat6-Q-APAC LTE Cat. 6 модулі для Північної Америки та Європи, 2 роз'єми QMA з кабелями, робоча температура від -40 до 60°C
UC-8580-4GCat6-NAMEU LTE Cat. 6 модулі для Північної Америки та Європи, 2 роз'єми SMA з кабелями, робоча температура від -40 до 60°C
Опціонально:
Див. PDF файл англійською мовою
