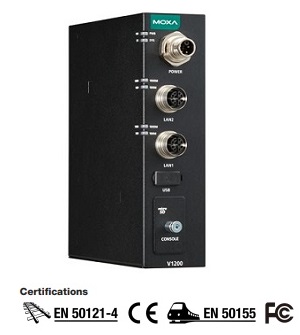

 Серія V1200
   Компактні комп’ютери на базі Arm з опціями бездротового та стільникового розширення
 для використання на залізниці

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  4-х ядерний Arm Cortex-A53 залізничний комп'ютер
Особливості та переваги
4-х ядерний процесор Arm Cortex-A53 1,6 ГГц
Тонка, компактна конструкція з кількома варіантами кріплення
Вбудований модуль NR 5G Sub-6GHz і модуль Wi-Fi 6 із подвійною SIM-картою (V1222 моделі)
Вбудований модуль TPM 2.0
Moxa Industrial Linux встановлений з довгостроковою підтримкою Linux
Ізольоване живлення з діапазоном живлення від 24 до 110 VDC
Відповідає всім вимогам стандарту EN 50155
Відповідність вимогам IEC 62443-4-2 рівня безпеки 2
Діапазон робочих температур від -40 до 70°C



   Комп’ютерна платформа V1200 розроблена для збору даних TCMS на залізниці та додатків «поїзд-земля». Комп’ютер оснащений двома портами Ethernet M12 10/100/1000 Мбіт/с, вбудованими модулями 5G і Wi-Fi 6 і подвійними послідовними портами RS-232/422/485. Тонка, компактна конструкція з декількома варіантами монтажу зменшує простір для встановлення та забезпечує гнучкість монтажу в різних шафах або на борту..

   V1200 поставляється з Moxa Industrial Linux (MIL) і довгостроковою підтримкою Linux і виправленням вразливостей. Надається веб-інтерфейс для легкого налаштування параметрів Ethernet і бездротової мережі без необхідності програмування.

    Бездротові моделі V1200 ретельно перевіряються в випробувальній камері, що гарантує їх відповідність обов'язковим вимогам EN 50155 і вимогам до робочої температури OT4 (від -40 до 70 °C з увімкненими модулями стільникового зв'язку та Wi-Fi), що робить їх придатними для широкотемпературних застосувань.



 Специфікації
 • Апаратна частина
Процесор Arm Cortex-A53 чотирьохядерний 1,6 ГГц
ОС Moxa Industrial Linux 3 (Debian 11, ядро ​​5.10), 2031 EOL
Перегляньте www.moxa.com/MIL
DRAM 4 ГБ LPDDR4
Пам'ять для ПЗ 16 ГБ eMMC
Слот для зберігання слот Micro SD x 1
 • Інтерфейс комп'ютера
Порти Ethernet Автоматичне визначення портів 10/100/1000 Мбіт/с (M12 X-кодування) x 2
Послідовні порти V1222-CT-T, V1222-W-CT-T: порти RS-232/422/485 x 2 (програмний вибір, штекерний роз’єм DB9)
USB Хост USB 2.0 x 1, роз’єми типу A
Wi-Fi антена (роз'єм) V1222-CT-T, V1222-W-CT-T: QMA x 2
Стільникова антена (роз'єм) V1222-CT-T, V1222-W-CT-T: QMA x 4
GPS антена (роз'єм) V1222-CT-T, V1222-W-CT-T: QMA x 1
Формат SIM V1222-CT-T, V1222-W-CT-T: Nano
Кількість SIM-карт V1222-CT-T: 2 для 5G або 2 для LTE
V1222-W-CT-T: 2 для 5G
Слоти розширення Модель V1222-CT-T:
M.2 E-key слот x1 (для Wi-Fi 6)
M.2 B-key слот x1 (для 5G)
mPCIe слот x1 (для LTE)
Примітка: 5G і LTE не можуть працювати одночасно.
Консольний порт 3-контактний роз'єм (115200, n, 8, 1)
Кнопки Кнопка скидання "Reset"
TPM TPM v2.0
Ethernet інтерфейс
Захист магнітної ізоляції 1,5 кВ (вбудований)
Serial інтерфейс
Кількість портів V1222-CT-T, V1222-W-CT-T: 2
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Управління потоком RTS/CTS, XON/XOFF, ADDC® (автоматичне керування напрямком даних) для RS-485, RTS Toggle (тільки RS-232)
Ізоляція н.д.
Сигнали Serial інтерфейсу
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485 - 4 w Tx+, Tx-, Rx+, Rx-, GND
RS-485 - 2 w Data+, Data-, GND
Стільниковий інтерфейс
Діапазони 5G NR Діапазони 5G NSA та SA:
n1 (2100 МГц), n2 (1900 МГц), n3 (1800 МГц), n5 (850 МГц), n7 (2600 МГц), n8 (900 МГц), n20 (800 МГц), n25 (1900 МГц), n28 (700 МГц), n30 (2300 МГц), n38 (2600 МГц), n41 (2500 МГц), n48 (3600 МГц), n66 (1700 МГц), n71 (600 МГц), n75 (1500 МГц), n77 (3700 МГц), n78 (3500 МГц), n79 (4500 МГц)
Діапазони LTE B1 (2100 МГц), B2 (1900 МГц), B3 (1800 МГц), B4 (1700 МГц), B5 (850 МГц), B7 (2600 МГц), B8 (900 МГц), B12 (700 МГц), B13 (700 МГц), B14 (700 МГц), B17 (700 МГц), B18 (800) МГц), B19 (800 МГц), B20 (800 МГц), B25 (1900 МГц), B26 (850 МГц), B28 (700) МГц), B29 (700 МГц), B30 (2300 МГц), B32 (1500 МГц), B34 (2000 МГц), B38 (2600 МГц), B39 (1900 МГц), B40 (2300 МГц), B41 (2500 МГц), B42 (3500 МГц), B43 (3600 МГц), B46 (5200 МГц), B48 (3600 МГц), B66 (1700 МГц), B71 (600 МГц)
Діапазони UMTS/HSPA B1 (2100 МГц), B2 (1900 МГц), B4 (1700 МГц), B5 (850 МГц), B6 (850 МГц),
B8 (900 МГц), B19 (800 МГц)
WLAN інтерфейс
Стандарти WLAN 802.11a/b/g/n/ac/ax
Діапазон частот 2,4 ГГц / 6 ГГц
2,4 ГГц / 5 ГГц
GPS інтерфейс
Діапазон частот Широкосмуговий GNSS: від 1559 до 1606 МГц (рекомендовано)
GPS: BW NB GPS 2,046 МГц (з центром на 1575,42 МГц)
ГЛОНАСС: ЧБ 8,3 МГц прибл. (від 1597,05 до 1606 МГц)
BeiDou: 4,092 МГц BW (від 1559,05 до 1563,14 МГц)
Galileo: 4,092 МГц BW (з центром на 1575,42 МГц)
Підтримувані типи антен Активна антена (за замовчуванням)
Пасивна антена
Час до першого виправлення (TTFF) Гарячий старт: 1 с
Теплий старт: 27 с
Холодний старт: 28 с
Чутливість Холодний запуск: -146 дБм
Відстеження: -161 дБм
Отримання: -148 дБм
Швидкість оновлення Мін.1 Гц
LED індикація
Система Power х 1
Система х 1
Індикатор SIM-карти x 1
LAN 2 порти, по 1 на порт (10/100/1000 Мбіт/с)
Serial V1222-CT-T, V1222-W-CT-T:
1 світлодіод на порт для 2 послідовних портів
Потужність бездротового сигналу Стільниковий х 3
Wi-Fi x 3
Живлення
Кількість джерел живлення Резервовані подвійні входи
Вхідна напруга від 24 до 110 VDC
Вхідний струм V1202-CT-T: 0.4 A @ 24 VDC, 0.1A @ 110 VDC
V1222-W-CT-T: 0.48 A @ 24 VDC, 0.105A @ 110 VDC
Споживання V1202-CT-T: 7,4 Вт при 95% завантаженні ЦП
V1222-W-CT-T: 12,7 Вт (з 5G і Wi-Fi) @ 95% завантаження ЦП
Роз'єм живлення M12 K-code
Захист від зворотної полярності Підтримується
Фізичні характеристики
Корпус Метал
SECC
Вага V1202-CT-T: 665 г (без вух кріплення)
V1222-W-CT-T : 1000 г (без вушок кріплення)
Розміри V1202-CT-T: 150 x 120 x 41 мм
V1222-CT-T / V1222-W-CT-T: 150 х 120 х 50 мм
Рейтинг IP IP40
Кріплення Настінне кріплення (стандарт)

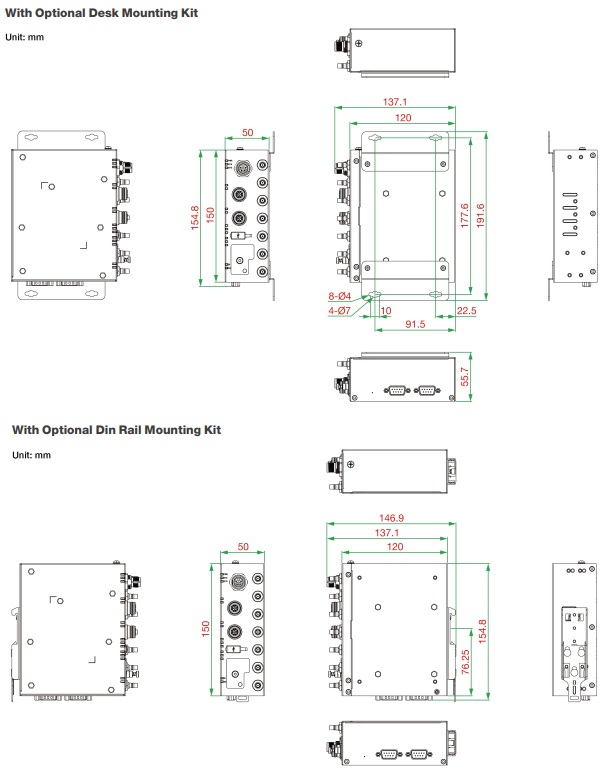

Монтаж на столі (з додатковим комплектом)
Монтаж на DIN-рейку (з додатковим комплектом)

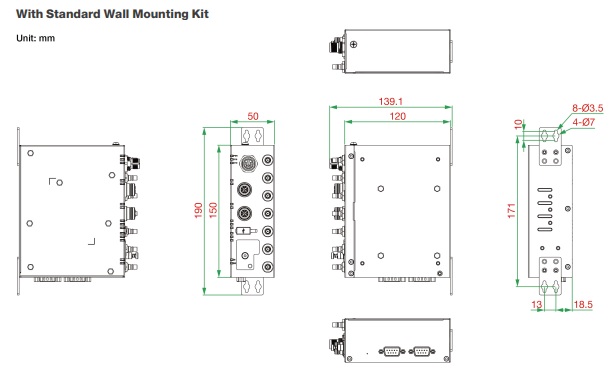

    Розміри

     V1222





Навколишнє середовище
Робоча температура від -40 до 70°C
Вологість від 5 до 95% RH
Температура зберігання від -40 до 85°C
Сертифікати
EMI CISPR 32, FCC Part 15B Class A
EMC EN 55032/24, EN 61000-6-2/-6-4
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: line-to-line 2 kV, Signal: line-to-ground 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz; Signal: 10 V
IEC 61000-4-8 PFMF
Безпека IEC 62368-1, UL 62368-1
Радіочастота FCC, RCM, CE (RED), UKCA, EN 62311
Стільникові стандарти EN 301 908-1 (WCDMA/LTE)
EN 301 489-1/-19 (GPS)
EN 301 489-1/-52 (WCDMA/LTE)
EN 303 413 (GPS)
Стандарти WLAN EN 303 687 (6 GHz)
EN 301 893 (5 GHz)
EN 301 489-1-17
EN 300 328 (2.4 GHz)
Міжнародне схвалення FCC, CE, UKCA, RCM (V1202-CT-T і V1222-CT-T), BSMI (V1222-CT-T)
Пожежна охорона залізниці EN 45545-2
Залізниця EN 50155: 2021
EN 50121-4
Shock IEC 60068-2-27, IEC 61373, EN 50155
Вібрація IEC 60068-2-64, IEC 61373, EN 50155
Директиви RoHS, CRoHS, WEEE
MTBF
Стандарти Telcordia Standard SR332 Issue 4
Час V1202-CT-T: 2 755 789 годин
V1222-CT-T: 1 430 568 годин
V1222-W-CT-T: 1 324 329 годин
 Інформація для замовлення
¤ Моделі

Модель

GPU

 eMMC

LPDDR4

 Порти GbE Serial
порти		 Бездротові
модулі		 Конформне покриття Робоча
темпера-
тура
V1202-CT-T

Arm Cortex-A53
quad-core
1.6 GHz

8 ГБ

 4 ГБ 2 - - ✓ -40 до 70°C
Аксесуари (продаються окремо)
Кабелі
CBL-M12KFF5POPEN
-O-150-IP67		 Кабель живлення з гніздом K-coded female M12-5-контактним відкритим дротом, оранжевий, клас IP67, 1,5 м
CBL-M12XMM8P-Y-300-IP67 Кабель X-coded male M12-8-контактний  з відкритим дротом, жовтий, IP67, 3 м
CBL-M12XMM8P-Y-100-IP67 Кабель X-coded male M12-8-контактний  з відкритим дротом, жовтий, IP67, 1 м
CBL-M12XMM8PRJ45
-Y-200-IP67		 Кабель X-coded male M12 в RJ45 Ethernet, жовтий, IP67, 2 м
