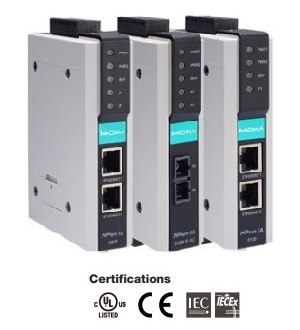

  Серія NPort IA-5150/5250
  1-, 2- портові індустріальні асинхронні сервери пристроїв

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  |  ЗАПИТАТИ
  1-, 2 -портові індустріальні асинхронні сервери пристроїв

Особливості та переваги
3 підтримувані інтерфейси - RS-232/422/485
10/100BaseTX (RJ45) або 100BaseFX (single mode або multi-mode з роз’ємом SC)
Підтримка  TCP Server/Client, UDP і Real COM
IEEE 802.3af-сумісне PoE PD обладнання
Швидка 3 ступенева конфігурація
Surge protection для serial і Ethernet інтерфейсів та живлення
Резервні входи живлення постійного струму
Вбудований Ethernet порт для каскадування  (тільки RJ45)
Real COM і TTY драйверидля Windows, Linux і macOS
IP 30 захищений корпус з можливістю настінного і DIN-Rail кріплень

    Серія MOXA NPort IA5x50 - індустріальні асинхронні сервери для підключення до 1-, 2-х пристроїв RS-232 або RS-422/485 до керуючого комп'ютера через мережу Ethernet 10/100 Мбіт по протоколу TCP/IP. MOXA NPort IA5x50 пристрій компактного розміру (всього один дюйм шириною) - ідеальний вибір для підключення RS-232 або RS-422/485 пристроїв, таких як станки з програмним управлінням, вимірювачі, сенсори і т.п. до IP Ethernet LAN, що дозволяє управляти цими пристроями з будь-якої точки мережі або навіть через Internet. Всі пристрої цієї серії мають DIN-Rail кріплення.

Вбудоване Ethernet каскадування для простої установки (RJ45 тільки)
    Кожен сервер пристроїв NPort IA має два Ethernet порти для легкої установки. Порти можуть використовуватися для каскадування аналогічних пристроїв серії NPort IA за допомогою стандартного RJ45 Ethernet кабелю. Можливість каскадування усуває необхідність підключення кожного пристрою безпосередньо до комутатора.



Резервоване живлення
    Сервери пристроїв серії NPort IA мають два входи живлення (постійна напруга), які можуть використовуватися одночасно. Якщо одне із джерел живлення виходить з ладу, інше джерело підтримує функціонування пристрою автоматично. Подвійне живлення надає додаткову гарантію безперервної роботи пристроїв.



Аварійні попередження на релейних виходах і по E-mail
    Вбудована функція повідомлення про аварії на релейних виходах дозволяє перевіряти наявність Ethernet підключення або наявність живлення на пристрої. NPort IA також може сформувати попередження по електронній пошті - ця функція дає експлуатаційним інженерам дуже цінний засіб для швидкого реагування в непередбачених ситуаціях.



Детальніше (зовнішній вигляд, розміри та роз'єми) >>>

 Специфікації
Мережа (NPort IA-5150-M-SC/5150I-M-SC/5150-S-SC/5150I-S-SC)
Оптика
1 * 100BaseFX порт (SC з'єднувач)
Мережа (NPort IA-5150/5150I/5250)
Ethernet
2 * 10/100BaseT(X) порти (RJ45)
Захист
Вбудований 1.5 KV magnetic isolation
Оптика
Відстань
Multi mode: від 0 до 2 km, 1310 nm (62.5/125 µm, 500 MHz*km)
Single mode: від 0 до 40 km, 1310 nm (9/125 µm, 3.5 PS/(nm*km))
Мін TX вихід
Multi mode: -20 dBm
Single mode: від 0 до 40 km, -5 dBm
Макс. TX вихід
Multi mode: -14 dBm
Single mode: від 0 до 40 km, 0 dBm
Чутливість
від -36 до -32 dBm (Single),
від  -34 до -30 dBm (Multi)
Послідовний інтерфейс
NPort IA-5150:

Тип інтерфейсу
RS-232/422/485
Кількість портів
1
Тип
male DB9 для RS-232;
5 піновий термінальний блок для RS-422/485
Сигнали
 RS-232:                     TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 RS-422:                     Tx+, Tx-, Rx+, Rx-, GND
 RS-485 (2-дротовий): Data+, Data-, GND
 RS-485 (4-дротовий): Tx+, Tx-, Rx+, Rx-, GND
Захист
15 KV ESD всіх сигналів
RS-485 Data Direction
Automatic Data Direction Control (ADDC™)  патентована технологія МОХА
NPort IA-5250:

Інтерфейс
RS-232/422/485
Число портів
2
Тип роз'єму
male DB9
Сигнали
 RS-232:                     TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 RS-422:                     Tx+, Tx-, Rx+, Rx-, GND
 RS-485 (2-дротовий): Data+, Data-, GND
 RS-485 (4-дротовий): Tx+, Tx-, Rx+, Rx-, GND
RS-485 Data Direction
Automatic Data Direction Control (ADDC™)  патентована технологія МОХА
Захист послідовних портів
15 KV ESD для всіх сигналів
Програмне забезпечення
Протоколи
DHCP Client, IPv4, SMTP, SNMPv1, Telnet, ARP, BOOTP, DNS, HTTP, TCP/IP, UDP, ICMP, Rtelnet
Утиліти
NPort Administrator для Windows
Real COM/TTY драйвери
WWindows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 and 95
Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 and NT
Windows Embedded CE 5.0 and 6.0, Windows XP Embedded
Linux Real TTY Drivers
Kernel versions: 6.x, 5.x, 4.x, 3.x, 2.6.x, and 2.4.x
Fixed TTY Drivers
macOS versions: 14, 13, 12, 11, and 10.1x
SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Підтримка платформи на основі Arm®
Windows 11
Linux Kernel 6.x, 5.x, and 4.x
macOS 14, 13, 12, and 11
Віртуальна машина
VMWare ESXi (Windows 11/10)
VMware Fusion (Windows on macOS 14, 13, 12, 11, and 10.1x)
Parallels Desktop (Windows on macOS 14, 13, 12, 11, and 10.1x)
Android API
Android 3.1.x та новіших версій
Конфігурація
Web Console (HTTP), Windows Utility, Telnet Console, Serial Console
Управління часом
SNTP
MIB
RFC1213, RFC1317
Комунікаційні параметри
Парність
None, Even, Odd, Space, Mark
Біт даних
5, 6, 7, 8
Стоп біт
1, 1.5, 2
Контроль потоку
RTS/CTS (тільки RS-232), XON/XOFF , DTR/DSR
Швидкість
від 110 bps до 230.4 Kbps
Живлення і навколишнє середовище
Робоча температура
Стандартна модель: від 0 до 60°C
З розширеним температурним діапазоном: від -40 до 75°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -40 до 85°C
Розміри
29 x 89.2 x 118.5 mm
Вага
5150 серія: 0.15 кг
5250 серія: 0.16 кг
Живлення
від 12 до 48 VDC
 Споживання 5150:  358 mA при 12V (max.)
5150I: 417 mA при 12V (max.)
5250:  390 mA при 12V (max.)
Стандарти та сертифікати
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PF
Безпека
IEC 60950-1, EN 60950-1, EN 62368-1, UL 508
Морські
DNV
Небезпечні місця
ATEX, Class I Division 2, IECEx
Вільне падіння
IEC 60068-2-32
Шок
IEC 60068-2-27
 Вібрація IEC 60068-2-6, IEC 60068-2-64
 Інформація для замовлення
Моделі зі звичайним температурним діапазоном (від 0 до 55°C)
NPort IA-5150
1 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP), робоча температура від 0 до 55°C
NPort IA-5150I
1 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP) з 2 KV isolation. робоча температура від 0 до 55°C
NPort IA-5150-M-SC
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode). Робоча температура від 0 до 55°C
NPort IA-5150I-M-SC
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode) з 2 KV isolation. Робоча температура від 0 до 55°C
NPort IA-5150-S-SC
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode). Робоча температура від 0 до 55°C
NPort IA-5150I-S-SC
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode) з 2 KV isolation. Робоча температура від 0 до 55°C
NPort IA-5150-IEX
1 портовий RS-232/422/485 сервер пристроїв, 2 10/100BaseT(X), IECEx. Робоча температура від 0 до 55°C
NPort IA-5150I-IEX
1 портовий RS-232/422/485 сервер пристроїв, 2 10/100BaseT(X), IECEx з 2 KV isolation. Робоча температура від 0 до 55°C
NPort IA-5150-M-SC-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode), IECEx. Робоча температура від 0 до 55°C
NPort IA-5150-S-SC-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode), IECEx. Робоча температура від 0 до 55°C
NPort IA-5150I-M-SC-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode) з 2 KV isolation, IECEx. Робоча температура від 0 до 55°C
NPort IA-5150I-S-SC-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode) з 2 KV isolation, IECEx. Робоча температура від 0 до 55°C
NPort IA-5250
2 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP). Робоча температура від 0 до 60°C
NPort IA-5250-IEX
2 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP), IECEx.. Робоча температура від 0 до 60°C
Моделі з розширеним температурним діапазоном (від -40 до 75°C)
NPort IA-5150-T
1 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP). Робоча температура від - 40 до 75°C
NPort IA-5150I-T
1 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP) з 2 KV isolation. Робоча температура від - 40 до 75°C
NPort IA-5150-M-SC-T
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode). Робоча температура від - 40 до 75°C
NPort IA-5150I-M-SC-T
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode) з 2 KV isolation. Робоча температура від - 40 до 75°C
NPort IA-5150-S-SC-T
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode). Робоча температура від - 40 до 75°C
NPort IA-5150I-S-SC-T
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode) з 2 KV isolation. Робоча температура від - 40 до 75°C
NPort IA-5150-T-IEX
1 портовий RS-232/422/485 сервер пристроїв, 2 10/100BaseT(X), IECEx. Робоча температура від - 40 до 75°C
NPort IA-5150I-T-IEX
1 портовий RS-232/422/485 сервер пристроїв, 2 10/100BaseT(X), IECEx з 2 KV isolation. Робоча температура від - 40 до 75°C
NPort IA-5150-M-SC-T-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode), IECEx. Робоча температура від - 40 до 75°C
NPort IA-5150I-M-SC-T-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Multi mode) з 2 KV isolation, IECEx. Робоча температура від - 40 до 75°C
NPort IA-5150-S-SC-T-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode), IECEx. Робоча температура від - 40 до 75°C
NPort IA-5150I-S-SC-T-IEX
1 портовий RS-232/422/485 сервер пристроїв, 100BaseFX (SC, Single mode) з 2 KV isolation, IECEx. Робоча температура від - 40 до 75°C
NPort IA-5250-T
2 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP). Робоча температура від - 40 до 75°C
NPort IA-5250-T-IEX
2 портовий RS-232/422/485 сервер пристроїв, 2 x 10/100BaseT(X) (RJ45, Single IP), IECEx.. Робоча температура від - 40 до 75°C
Також поставляється:
  • Quick Installation Guide
Додаткове приладдя
DR-4524
45W/2A DIN-Rail 24 VDC джерело живлення з універсальним 85 до 264 VAC входом
DR-75-24
75W/3.2A DIN-Rail 24 VDC джерело живлення з універсальним 85 до 264 VAC входом
DR-120-24
120W/5A DIN-Rail 24 VDC джерело живлення з універсальним 88 до 132 VAC або 176 до 264 VAC входом (вибирається перемикачем)
