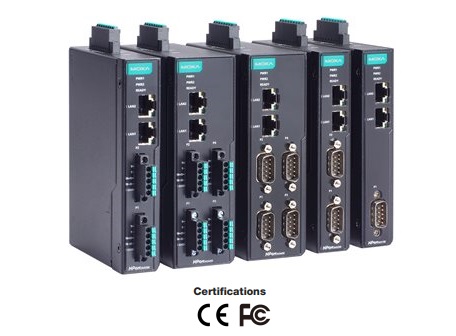

Серія NPort
IA5000-G2 (IA5150-G2, IA5250-G2, IA5450-G2)
1, 2 та
4-портові асинхронні сервери RS-232/422/485 в Ethernet
на DIN-рейку для промислової автоматизації
|
|
Специфікація
|
Інформація для замовлення
|
Документація та завантаження
|
ЗАПИТАТИ
|
 |
1,
2, 4 - портові асинхронні індустріальні сервери RS-232/422/485 в
Ethernet |
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
30 секунд, щоб
завершити налаштування класичного режиму Real COM за
допомогою DSU-G2 |
|
|
2 порти Ethernet з однаковою IP-адресою або подвійні
IP-адреси для мережевого
резервування |
|
|
Каскадні порти Ethernet для легкого підключення |
|
|
Підтримує
нестандартні швидкості передачі даних з високою точністю |
|
|
Шифрування даних
із безпечними режимами роботи для Real COM, TCP Server, TCP
Client, Pair Connection, Terminal та Reverse Terminal |
|
|
Моделі з 2 KV isolation для послідовного інтерфейсу |
|
|
Діагностика
одним кліком для легкого усунення несправностей |
|
|
Вбудований
моніторинг трафіку для розширеного аналізу даних |
|
|
10/100BaseTX
(RJ45) або 100BaseFX (single mode або multi-mode з роз'ємом
SC/ST), та 100Base SFP |
|
|
Відповідність
DNV, CID2, ATEX Zone 2 та IECEx |
|
|
Моделі з широким
робочим температурним діапазоном від -40 до 75 °C. |
Сервери
пристроїв NPort® IA5000-G2 призначені для
підключення послідовних пристроїв промислової
автоматизації, таких як ПЛК, датчики,
лічильники, двигуни, приводи, зчитувачі
штрих-кодів та дисплеї оператора. Сервери
пристроїв мають міцну конструкцію, металевий
корпус, гвинтові роз'єми та забезпечують повний
захист від перенапруги. Сервери пристроїв NPort®
IA5000-G2 надзвичайно зручні у використанні, що
робить можливими прості та надійні рішення для
послідовного з'єднання з Ethernet.
Сервери MOXA NPortIA5000G-2 підтримують кілька режимів роботи - TCP Server, TCP Client, UDP, Real COM, RFC2217, Reverse Telnet, Pair Connection і Ethernet Modem, забезпечуючи сумісність з мережевим програмним забезпеченням і ідеально підходять для підключення пристроїв з RS-232/422/485 інтерфейсом, таких як: контролери, датчики, вимірювальні прилади, двигуни, приводи, зчитувачі штрих кодів, операторські панелі і
т.п.
Каскадні порти Ethernet спрощують
підключення
Сервери пристроїв NPort® IA5000-G2 мають
два порти Ethernet, які можна використовувати як
порти комутатора Ethernet. Один порт
підключається безпосередньо до мережі або
сервера, а інший порт може бути підключений або
до іншого сервера пристроїв NPort IA, або до
іншого пристрою Ethernet. Два порти Ethernet
допомагають зменшити витрати на проводку,
усуваючи необхідність підключати кожен пристрій
до окремого комутатора Ethernet.
Оптичне волокно для
Ethernet-зв'язку
Серія NPort® IA5000-G2 включає в
себе оптоволоконні моделі 100BaseFX, які
підтримують передачу на відстані до 4 км для
багатомодових моделей та до 40 км для
одномодових моделей. Моделі також оснащені
вбудованим мідним портом 100BaseTX, що спрощує
налаштування, як ніколи раніше. Одна з моделей
серії підтримує модулі SFP для додаткової
гнучкості з опціями портів Ethernet.
Оптичне волокно добре підходить для промислового
застосування, оскільки воно стійке до
електромагнітних шумів та перешкод. Для
середовищ з високою напругою заземлювального
контуру оптоволокно забезпечує найкращий захист
ізоляції, а оскільки немає небезпеки іскріння,
оптичне волокно безпечніше, ніж мідний дріт, у
небезпечних середовищах.
Просте усунення несправностей за допомогою збору
журналів одним клацанням миші
На етапі технічного обслуговування
системні помилки можуть вимагати від вас
звернення за допомогою. Постачальники пристроїв
можуть витратити багато часу на усунення
неполадок, оскільки їм потрібно зібрати
інформацію, а потім провести обговорення з
командою технічної підтримки. NPort® IA5000-G2
оснащений функцією збору журналів одним
клацанням миші, що дозволяє вести реєстрацію
даних, що може надати всі дані, необхідні
команді технічної підтримки для швидкого
усунення неполадок системи.
Захист від
перенапруги для послідовного порту, Ethernet та
живлення
Передове рішення Moxa для захисту від
перенапруги, яке застосовується до послідовних
ліній, ліній живлення та Ethernet NPort®
IA5000-G2, перевірено та доведено на
відповідність стандарту IEC 61000-4-5. Цей
вдосконалений захист від перенапруги забезпечує
надійне рішення для послідовного з'єднання з
Ethernet, яке може захистити електричні пристрої
від стрибків напруги та протистояти електричним
перешкодам, наприклад, у системах автоматизації
нафто-, газової промисловості та енергетики.
Індустріальна сертифікація
Для забезпечення безпечної та надійної
роботи в промисловому середовищі сервери
пристроїв NPort® IA5000-G2 отримали різні
промислові сертифікати, включаючи рівень
механічного захисту IP30 та сертифікат безпеки
UL 62368-1 для промислового контрольного
обладнання. Крім того, очікується отримання
схвалень на відповідність ATEX, класу I, розділу
2, та IECEx для використання в небезпечних
місцях.
|
|
Детальніше про
MOXA NPort
IA5000-G2 >>>
|
|
Специфікації |
|
|
| ¤
Ethernet інтерфейс |
| Кількість
портів 10/100BaseT(X) (роз'єм RJ45) |
Моделі NPort
IA5150-S-SC-G2/M-SC-G2/M-ST-G2: 1
Модель NPort IA5000-G2: 2
Автоматичне підключення MDI/MDI-X |
| Magnetic Isolation Protection |
Вбудована
1.5 KV |
|
Оптичне
волокно |
 |
| ¤ Serial
інтерфейс |
| Тип
інтерфейсу |
RS-232/422/485 |
| Кількість
портів |
NPort IA5150-G2: 1
NPort IA5250-G2: 2
NPort IA5450-G2: 4 |
| З'єднувач |
NPort IA5150-G2/IA5250-G2/IA5450-G2:
DB9
NPort IA5250-TB-G2/IA5450-TB-G2:
5-контактні клемні колодки |
|
Стандартні режими роботи |
Real COM,
TCP Server, TCP Client, UDP, Reverse
Terminal, RFC2217, Pair Connection,
DisabledReal COM, TCP Server, TCP Client,
UDP, Reverse Terminal, RFC2217, Pair
Connection, Disabled |
|
Безпечні
режими роботи |
Secure Real
COM, Secure TCP Server, Secure TCP
Client, Reverse SSH, Secure
PairConnection |
| Захист
сигналів |
• 15 KV ESD protection
для всіх сигналів
• 2 KV isolation protection
(тільки
"I"
моделі)
• 1 KV (level 2) surge protection |
| ¤ Serial
параметри |
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS
і DTR/DSR (RS-232 тільки), XON/XOFF |
| Швидкість |
від
50 bps до 921.6 Kbps |
| RS-485
управління даними |
ADDC® (automatic data direction control) |
| ¤ Serial
сигнали |
| RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 (2-дротовий): |
Data+, Data-, GND |
| RS-485 (4-дротовий): |
Tx+, Tx-, Rx+, Rx-, GND |
| ¤
Програмне
забезпечення |
| Протоколи |
ARP, DHCP
Client, DNS, HTTPS, ICMP, IPv4, MDNS,
LLDP, SMTP, SMTPS, SNMPv1/v2c/v3, TCP/IP,
UDP, SNTP, WINS |
| Конфігурація |
Web Console
(HTTP/HTTPS),
Device Search Utility (DSU),
MCC Tool,
Serial Console |
|
Android API |
Android
3.1.x and later |
| Fixed TTY
драйвери |
macOS
versions: 14, 13, 12, and 11 |
| Linux Real TTY
драйвери |
Kernel
versions: 6.x, 5.x, and 4.x |
| Windows Real COM
драйвери |
Windows 11,
10, 8.1, 8, 7, Vista, XP, ME, 98, and 95
Windows Server 2022, 2019, 2016, 2012
R2, 2012, 2008 R2, 2008, 2003, 2000, and
NT |
|
Управління
часом |
SNTP Client |
|
Фільтр |
IGMP v1/v2 |
|
MIB |
RFC1213,
RFC1317
Private MIB |
| ¤
Функції безпеки |
|
Корінь
довіри |
Secure Boot
True Random Number Generator (TRNG) |
|
Автентифікація |
Local
database |
|
Шифрування |
HTTPS:
ECC-256, ECC-384, ECC-521, RSA-1024,
RSA-2048, RSA-3072, RSA-4096,
AES-128, AES-256, SHA-256, SHA-384, HMAC
SSH: ECC-256, ECC-384, ECC-521,
RSA-2048, AES-128, AES-256, SHA-256,
SHA-384,
HMAC
SNMPv3: AES-128, SHA-256, SHA-384
Secure OP mode: HTTPS: ECC-256, ECC-384,
ECC-521, RSA-1024, RSA-2048, RSA3072,
RSA-4096, AES-128, AES-256, SHA-256,
SHA-384, HMAC
Config file import/export: AES-256,
SHA-256, HMAC |
|
Протоколи
безпеки |
HTTPS (TLS
1.2)
SNMPv3
SSHv2 |
| ¤
Фізичні характеристики |
|
Корпус |
Метал
(IP30) |
| Вага |
NPort IA5150-G2:
384 г
NPort IA5250-G2:
394 г
NPort IA5450-G2:
512 г |
| Розмір |
NPort IA5150-G2/IA5250-G2:
25 x 89 x 129 мм
NPort IA5450-G2:
42 x 89 x
129 мм |
| ¤
Навколишнє середовище |
| Робоча температура |
Стандартна модель:
від -10 до 60°C
З розширеним температурним діапазоном:
від -40 до 75°C |
| Відносна
вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
| ¤
Живлення
|
| Живлення |
від
12 до 48 VDC |
| Споживання |
NPort IA5150-G2/IA5250-G2:
270 мА (макс.)
NPort IA5250I-G2:
330 мА (макс.)
NPort
IA5450-G2/IA5150-SFP-G2/IA5150I-SFP-G2:
377 мА (макс.) |
|
Роз'єм
живлення |
8-контактний
клемний блок
(V1+, V1-, NO, NC, GND, V2+, V2-, SG) |
| ¤
Сертифікати |
| Safety |
IEC 62368-1,
UL 62368-1,
EN 62368-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32,
FCC Part 15B Class A |
| EMS |
IEC
61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 2 GHz: 10
V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal:
2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10
V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 |
|
Морський |
DNV*
*Approval pending |
| Hazardous Location |
ATEX*, Class
I Division 2*, IECEx*
*Approval pending |
| Freefall |
IEC
60068-2-6, IEC
60068-2-32,
IEC 60068-2-34 |
| Vibration |
IEC
60068-2-6, IEC
60068-2-64 |
| ¤
Інше |
|
MTBF |
NPort
IA5150-G2(-T): 3 238 923 год.
NPort IA5150I-G2(-T): 3 156 944 год.
NPort IA5150-SFP-G2(-T): 3 109 327 год.
NPort IA5250-TB-G2(-T): 2 943 248 год.
NPort IA5250-G2(-T): 2 931 934 год.
NPort IA5150-S/M-SC-G2(-T): 2 889 487
год.
NPort IA5250I-TB-G2(-T): 2 809 979 год.
NPort IA5250I-G2(-T): 2 799 662 год.
NPort IA5450-TB-G2(-T): 2 377 791 год.
NPort IA5450-G2(-T): 2 363 042 год.
NPort IA5450I-TB-G2(-T): 2 208 607 год.
NPort IA5450I-G2(-T): 2 195 874 год. |
|
 |
Інформація для замовлення |
 |
|
|
|
Модель |
Інтерфейс Ethernet |
Кількість
Serial
портів |
Стандарти портів |
Ізоляція портів |
Робоча
темпера-
тура |
|
NPort IA5150-G2 |
2 x RJ45 |
1 |
RS-232/422/485 |
- |
-10 до
60°C |
|
NPort IA5150-G2-T |
2 x RJ45 |
1 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort IA5150I-G2 |
2 x RJ45 |
1 |
RS-232/422/485 |
2 kV |
-10 до
60°C |
|
NPort IA5150I-G2-T |
2 x RJ45 |
1 |
RS-232/422/485 |
2 kV |
-40 до
75°C |
|
NPort IA5150-M-SC-G2 |
1 x Multi-SC, 1 x RJ45 |
1 |
RS-232/422/485 |
- |
-10 до
60°C |
|
NPort
IA5150-M-SC-G2-T |
1 x Multi-SC, 1 x RJ45 |
1 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort IA5150-S-SC-G2 |
1 x Single-SC, 1 x
RJ45 |
1 |
RS-232/422/485 |
- |
-10 до
60°C |
|
NPort IA5150-S-SC-G2-T |
1 x Single-SC, 1 x
RJ45 |
1 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort IA5150-SFP-G2 |
1 x SFP, 1 x RJ45 |
1 |
RS-232/422/485 |
- |
--10 до
60°C |
|
NPort IA5150-SFP-G2-T |
1 x SFP, 1 x RJ45 |
1 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort IA5250-G2 |
2 x RJ45 |
2 |
RS-232/422/485 |
- |
-10 до
60°C |
|
NPort IA5250-G2-T |
2 x RJ45 |
2 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort IA5250I-G2 |
2 x RJ45 |
2 |
RS-232/422/485 |
2 kV |
-10 до
60°C |
|
NPort IA5250I-G2-T |
2 x RJ45 |
2 |
RS-232/422/485 |
2 kV |
-40 до
75°C |
|
NPort
IA5250-TB-G2 |
2 x RJ45 |
2 |
RS-232/422/485 |
- |
-10 до
60°C |
|
NPort
IA5250-TB-G2-T |
2 x RJ45 |
2 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort
IA5250I-TB-G2 |
2 x RJ45 |
2 |
RS-232/422/485 |
2 kV |
-10 до
60°C |
|
NPort
IA5250I-TB-G2-T |
2 x RJ45 |
2 |
RS-232/422/485 |
2 kV |
-40 до
75°C |
|
NPort IA5450-G2 |
2 x RJ45 |
4 |
RS-232/422/485 |
- |
-10 до
60°C |
|
NPort IA5450-G2-T |
2 x RJ45 |
4 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort IA5450I-G2 |
2 x RJ45 |
4 |
RS-232/422/485 |
2 kV |
-10 до
60°C |
|
NPort IA5450I-G2-T |
2 x RJ45 |
4 |
RS-232/422/485 |
2 kV |
-40 до
75°C |
|
NPort
IA5450-TB-G2 |
2 x RJ45 |
4 |
RS-232/422/485 |
- |
-10 до
60°C |
|
NPort
IA5450-TB-G2-T |
2 x RJ45 |
4 |
RS-232/422/485 |
- |
-40 до
75°C |
|
NPort
IA5450I-TB-G2 |
2 x RJ45 |
4 |
RS-232/422/485 |
2 kV |
-10 до
60°C |
|
NPort
IA5450I-TB-G2-T |
2 x RJ45 |
4 |
RS-232/422/485 |
2 kV |
-40 до
75°C |
|
|
|
