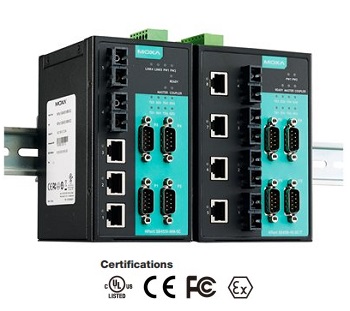

  Серія NPort® S8455
  Комбінований 5 портовий Ethernet комутатор і 4 портовий RS-232/422/485 сервер


Специфікація  |  Інформація для замовлення  |  Документація та завантаження   |  ЗАПИТАТИ

Комбінований Ethernet комутатор і RS-232/422/485 сервер

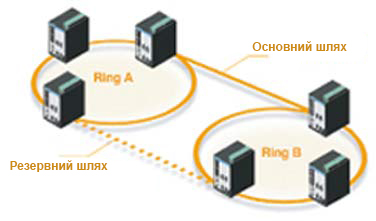

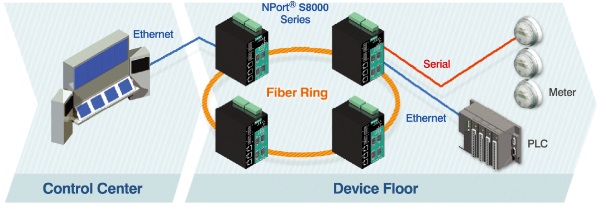

Особливості та переваги 4-портовий сервер послідовних пристроїв RS-232/422/485 Serial QoS для налаштування пріоритету послідовної передачі даних Вбудований керований комутатор Ethernet Оптоволоконні моделі S8455I: 2 оптоволоконні порти Ethernet і 3 порти Ethernet Повністю мідні моделі S8455I: 5 портів Ethernet  Резервування Ethernet із підтримкою Turbo Ring і Turbo Chain (час відновлення < 20 мс) або RSTP/STP (IEEE 802.1w/D) Підтримка QoS, IGMP-snooping/GMRP, VLAN, LACP, SNMPv1/v2c/v3, RMON Ізоляція 2 кВ для послідовних сигналів (моделі "I") Регульований резистор високого/низького рівня для портів RS-485 Захист від перенапруги для послідовного порту, Ethernet і живлення       Серія NPort S8000 поєднує в собі сервер промислових пристроїв з повнофункціональним керованим Ethernet-коммутатором з 4 послідовними портами RS-232/422/485, що дозволяє легко встановлювати, керувати та підтримувати продукт. Об’єднання сервера пристроїв і комутатора в одному продукті дозволяє заощадити місце у вашому корпусі, зменшити загальне споживання електроенергії та знизити витрати, оскільки вам не потрібно буде купувати комутатор і послідовний сервер пристроїв окремо.       MOXA NPort® S8455I-MM-SC має 2 оптичних і 3 "мідних" Ethernet порти, а також 4 RS-232/422/485 порти в одному пристрої, що дозволяє знизити загальне споживання, займану ними площу і як підсумок - загальну вартість проекту.  Підтримка всіх функцій серверів серії MOXA NPort® 5000     MOXA NPort® S8455I-MM-SC підтримує всі функції серверів серії MOXA NPort® 5000, що дозволяє підключити в Ethernet мережу до 4 пристроїв з послідовним інтерфейсом через 5, наявних в базовій конфігурації, Ethernet портів. Передача даних між послідовним і Ethernet інтерфейсами - двонаправлена.  Повнофункціональний керований Ethernet комутатор      MOXA NPort® S8455I-MM-SC - повнофункціональний керований Ethernet комутатор, який підтримує QoS, IGMP-snooping/GMRP, VLAN, Port Trunking, SNMPv1/v2c/v3 і IEEE 802.1X, що дозволяє використовувати його в індустріальних застосуваннях. Крім того, як Ethernet комутатор він підтримує мережеве резервування індустріальної мережі за технологією MOXA Turbo Ring® (з часом відновлення <20 ms) або RSTP/STP (IEEE 802.1w/D). Резервування кільця на рівні пристрою     Комунікаційні мережі на рівні пристроїв для промислової автоматизації дуже важливі, оскільки вони використовуються для контролю та моніторингу процесів пристрою. Надійність цих комунікацій залежить від кільцевого резервування на рівні пристрою, яке призначене для швидкого виявлення несправностей мережі та реконфігурації для підтримки найвимогливіших програм керування. Серія NPort S8000 інтегрує повнофункціональний сервер пристроїв NPort з промисловим комутачем для одночасного перенесення послідовних пристроїв і пристроїв Ethernet.     Крім того, NPort S8000 Series також може досягти резервування кільцевого зв’язку за допомогою стандартних протоколів STP/RSTP і власних протоколів резервування Moxa Turbo Ring або Turbo Chain 2. Цей універсальний дизайн можна використовувати для оптимізації та спрощення мережі вашого пристрою та підвищення надійності.  Об'єднання декількох Турбо-кілець для розподілених систем      У деяких додатках необхідно об'єднати територіально рознесені пристрої в одну велику керуючу мережу. MOXA NPort® S8455I-MM-SC підтримує функцію об'єднання Турбо-кілець при якій пристрої, що належать рознесеним локальним кільцям можуть бути об'єднані в єдину Ethernet мережу без необхідності створення будь-яких додаткових керуючих ліній.  Індустріальний проект і захист 1. Безпека - UL508   Для задоволення вимог додатків, які працюють в критичних умовах, MOXA NPort® S8455I-MM-SC сертифікований за стандартом UL 508. Стандарт UL 508 описує вимоги безпеки до обладнання, що працює в індустріальному оточенні. 2. 3 типи захисту   MOXA NPort® S8455I-MM-SC має захист (surge protector) по живленню, Ethernet і послідовних інтерфейсах. 3. Level 4 ESD     MOXA NPort® S8455I-MM-SC підтримує 8/15 KV, ESD protection для запобігання пристрою від статичної електрики. 4. 2 KV Serial Isolation     Кожен послідовний порт MOXA NPort® S8455I-MM-SC захищений 2 KV isolation захистом, що оберігає пристрій від можливої різниці потенціалів між "нулями" різних мережевих пристроїв. Детальніше (зовнішній вигляд, розміри та роз'єми) >>>

Специфікації  Сервер послідовних пристроїв • Послідовний інтерфейс Тип інтерфейсу RS-232/422/485 Кількість портів 4 Тип портів DB9 male Захист послідовного інтерфейсу 15 KV ESD protection для всіх сигналів 2 KV isolation protection RS-485 контроль потоку ADDC® (automatic data direction control) • Сигнали послідовного інтерфейсу RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422 Tx+, Tx-, Rx+, Rx-, GND RS-485-4w Tx+, Tx-, Rx+, Rx-, GND RS-485-2w Data+, Data-, GND • Комунікаційні параметри Парність None, Even, Odd, Space, Mark Біт даних 5, 6, 7, 8 Стоп біт 1, 1.5, 2 Контроль потоку RTS/CTS и XON/XOFF Швидкість від 50 bps до 921.6 Kbps  Ethernet комутатор • Технологія Стандарт IEEE 802.3 для 10BaseT IEEE 802.3u для 100BaseT(X) and 100Base FX IEEE 802.3x для Flow Control IEEE 802.1D для Spanning Tree Protocol IEEE 802.1w для Rapid STP IEEE 802.1Q для VLAN Tagging IEEE 802.1p для Class of Service IEEE 802.1X для Authentication IEEE 802.3ad для Port Trunk with LACP Контроль потоку IEEE 802.3x flow control, back pressure Magnetic Isolation Protection 1,5 кВ (вбудований) • Властивості комутатора Пріоритетних запитів 4 IGMP груп 256 Макс. число доступних VLAN 64 Ідентифікатори VLAN VID - від 1 до 4094 • Інтерфейси "мідні" RJ45 порт 10/100BaseT(X) автовизначення швидкості Перемикачі Turbo Ring, Master, Coupler, Reserve • Оптичні порти Тип Multi mode Відстань від 0 до 2 km, 1300 nm (62,5/125 μm, 500 MHz*km) Min. TX вихід -20 dBm Max. TX вихід  -14 dBm Чутливість від -34 до -30 dBm (Multi mode)  Загальні характеристики Консольний порт RS-232 (8-pin RJ45) Контакти аварії Два релейних виходи з мах навантаженням 1A @ 24 VDC • Програмне забезпечення Протоколи BOOTP, Device Search Utility (DSU), DHCP Client, DHCP Option 82, HTTP, IPv4, LLDP, Port Mirror, RMON, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, Web ConsoleBOOTP, Device Search Utility (DSU), DHCP Client, DHCP Option 82, HTTP, IPv4, LLDP, Port Mirror, RMON, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, Web Console Режими роботи Real COM, TCP Server, TCP Client, UDP, RFC2217 Управління SNMP MIB-II IP Routing Static, RIP-I, RIP-II Конфігурація Web Console (HTTP/HTTPS), Windows Utility, Serial Console, Telnet Console Windows драйвери Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), WindowsEmbedded CE 5.0/6.0, Windows XP Embedded Fixed TTY драйвери SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15 Linux Real TTY Drivers Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x Android API Android 3.1.x та новіших версій MIB Bridge MIB, Device Settings MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RFC1213, RFC1317, RMON MIB Groups 1, 2, 3, 9, RSTP MIB Протоколи резервування RSTP, Turbo Chain, Turbo Ring v1, Turbo Ring v2 Безпека HTTPS, SSL, SSH Аутентифікація Local Account Accessibility, RADIUS • Фізичні характеристики Матеріал метал Вага 995 г Розміри 73.1 x 134 x 105 мм • Навколишнє середовище Робоча температура Стандартні моделі: від 0 до 60°C З розширеним температурним діапазоном : від -40 до 75°C Відносна вологість від 5 до 95% RH Температура зберігання від -40 до 75°C • Живлення Живлення від 12 до 48 VDC Споживання 935mA @ 12 V, 470 mA @ 24 V • Сертифікати Безпека EN 60950-1, IEC 60950-1, UL 508, UL 60950-1 EMC FCC Class A, CE Class A EMS IEC 61000-4-2, Level 4 (ESD) IEC 61000-4-4, Level 4 (EFT) IEC 61000-4-5 for serial port, Level 1 (Surge) IEC 61000-4-5 for Power Line, Level 3 (Surge) IEC 61000-4-5 for LAN port, Level 2 (Surge) Тестування на навколишнє середовище IEC 60068-2-1 IEC 60068-2-3 Небезпечні місця Class I Division 2 Шок IEC 60068-2-27 Вібрація IEC 60068-2-6 • Додатково Засоби попередження Звуковий випромінювач і RTC (real-time clock) Трігер перезавантаження Вбудований WDT (watchdog timer)  Інформація для замовлення Звичайне температурне виконання (від 0 до 60°C) NPort S8455I Комбінований 5 портовий Ethernet комутатор 5*10/100BaseT(X) портів і 4 портовий RS-232/422/485 сервер з 2 KV isolation, робоча температура від 0 до 60°C NPort S8455I-SS-SC Комбінований 5 портовий Ethernet комутатор (2 single-mode 100BaseFX порти, SC з'єднувач і 3 10/100BaseT(X) порти) і 4 портовий RS-232/422/485 сервер з 2 KV isolation, робоча температура від 0 до 60°C NPort S8455I-MM-SC Комбінований 5 портовий Ethernet комутатор (2 multi mode 100BaseFX порти, SC з'єднувач і 3 10/100BaseT(X) порти) і 4 портовий RS-232/422/485 сервер з 2 KV isolation, робоча температура від 0 до 60°C Розширене температурне виконання (від -40 до 75°C) NPort S8455I-T Комбінований 5 портовий Ethernet комутатор  5*10/100BaseT(X) портів і 4 портовий RS-232/422/485 сервер з 2 KV isolation, робоча температура від -40 до 75°C NPort S8455I-SS-SC-T Комбінований 5 портовий Ethernet комутатор (2 single-mode 100BaseFX порти, SC з'єднувач і 3 10/100BaseT(X) порти) і 4 портовий RS-232/422/485 сервер з 2 KV isolation, робоча температура від -40 до 75°C NPort S8455I-MM-SC-T Комбінований 5 портовий Ethernet комутатор (2 multi mode 100BaseFX порти, SC з'єднувач і 3 10/100BaseT(X) порти) і 4 портовий RS-232/422/485 сервер з 2 KV isolation, робоча температура від -40 до 75°C
