 CP-168U Серія V2
  8-ми портова мультипортова плата RS-232 для Universal PCI шини

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

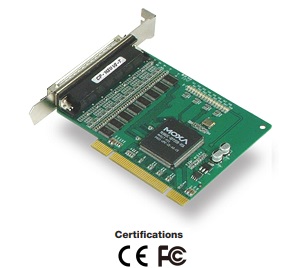

 8-ми портова мультипортова плата RS-232 MOXA для Universal PCI шини
Особливості та переваги
Пропускна здатність понад 700 Кбіт/с для максимальної продуктивності
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
Драйвери надаються для широкого вибору операційних систем, включаючи Windows, Linux і UNIX
Сумісний з 3,3/5 В PCI і PCI-X
Широкотемпературна модель доступна для навколишнього середовища від -40 до 85 °C


   Серія MOXA Technologies CP-168U - Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати зі слотами з живленням 3.3V так і 5V.
  Плати MOXA Technologies CP-168U містять 8 незалежних RS-232 послідовних портів для підключення обладнання до PC сумісних систем.
   Мультипортові плати серії V2 - MOXA CP-168U - забезпечують пропускну здатність більше 700 Кб/с - найвища продуктивність в світі!

 Специфікації
Апаратні
З'єднувач
Female DB62 (на платі)
Контролер введення-виведення
CP-168U V2: MOXA UART (MU860, 16C550C сумісний)
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
RS-232
Число портів
8
Сигнали
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
ESD захист
15 KV
Ізоляція
500 V при використанні опціонального з'єднувача Opt8F
Продуктивність
Швидкість
CP-168U V2: від 50 bps до 921.6 Kbps
Максимальне число портів
32 (4 плати)
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Операційні системи
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Живлення і навколишнє середовище
Споживання
CP-168U V2: 180 mA (+5V)
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -40 до 85°C
Розміри
120 x 82 mm

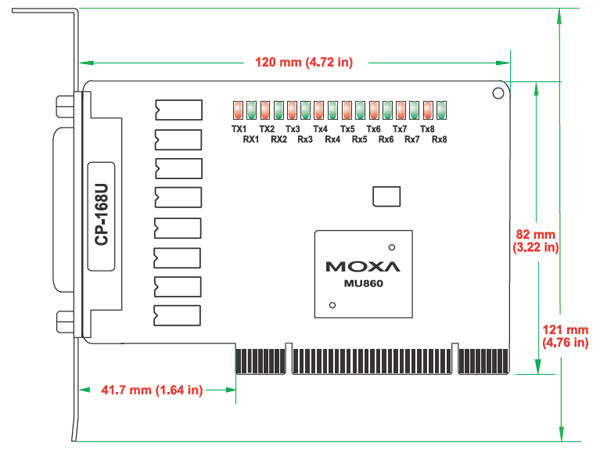

    Розміри:
Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
CP-168U
Шина Universal PCI , 8 портова RS-232 мультипортова плата
CP-168U-T
Шина Universal PCI , 8 портова RS-232 мультипортова плата з робочою температурою від -40 до 85°C
З'єднувачі (виберіть один з наступних на плату)
 Opt8-M9
8 портів, male DB9, RS-232 з'єднувальний бокс
 Opt8-RJ45
8 портів, 8-pin RJ45, RS-232 з'єднувальний бокс
 Opt8A
8 портів, female DB25, RS-232 з'єднувальний бокс
 Opt8S
8портів, female DB25, RS-232 з'єднувальний бокс з surge protection
 Opt8B
8 портів, male DB25, RS-232 з'єднувальний бокс
 Opt8F
8 портів, female DB25, RS-422 з'єднувальний бокс з Optical Isolation
 Opt8Z
8 портів, female DB25, RS-422 з'єднувальний бокс
 Opt8K
8 портів, female DB25, RS-422/485 з'єднувальний бокс
 CBL-M62M25x8-100 (Opt8C)
8 портів, male DB25, RS-232 з'єднувальний кабель
 CBL-M62M9x8-100 (Opt8D)
8 портів, male DB9, RS-232 з'єднувальний кабель
