 CP-132UL, CP-132UL-I
  Індустріальні 2- портові плати RS-422/485 для Universal PCI шини

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

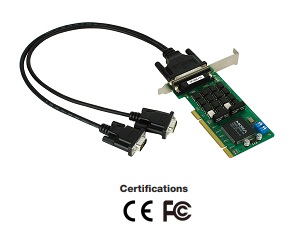

2- портова плата RS-422/485 MOXA для Universal PCI шини


Особливості та переваги
Пропускна здатність понад 800 Кбіт/с для максимальної продуктивності
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
ADDC® забезпечує автоматичний контроль напрямку даних для сигналів RS-485
Драйвери надаються для широкого вибору операційних систем, включаючи Windows, Linux і UNIX
Сумісний з 3,3/5 В PCI і PCI-X
Широкотемпературна модель доступна для навколишнього середовища від -40 до 85 °C


   Серія MOXA CP-132UL - Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати з як зі слотами з живленням 3.3V так і 5V.

    Мультипортові плати MOXA CP-132UL містять 2 незалежних RS-422/485 послідовних порти для підключення обладнання до PC сумісних систем. Це забезпечує надійний зв'язок (по інтерфейсу RS-422/485) на відстанях більш довгих, ніж відстані роботи плат з інтерфейсом RS-232 (аж до 1,2 км) і придатні для експлуатації в промислових середовищах.

   Мультипортові плати MOXA CP-132UL мають зменшений розмір - всього 65 x 120 mm (CP-132UL). MOXA CP-132UL-I має додатково 2 KV оптичний захист.
  Серія плат MOXA CP-132UL забезпечує пропускну здатність більше 700 Кб/с - найвища продуктивність в світі!

 Специфікації
Апаратні
З'єднувач
Female DB25
Контролер введення-виведення
MOXA UART MU860 (16C550C сумісний)
З'єднувач
DB25 female
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
RS-422, 2/4 дротовий RS-485
Число портів
2
Surge Protection
 15 KV ESD
 Optical Isolation   2 KV (тільки CP-132UL-I)
Сигнали
RS-422: TxD+(B), TxD-(A), RxD+(B), RxD-(A), RTS+(B), RTS-(A), CTS+(B), CTS-(A), GND
4 дротовий RS-485: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
2 дротовий RS-485: Data+, Data-, GND
Продуктивність
Швидкість
від 50 bps до 921.6 Kbps
Максимальне число портів
8 (4 плати)
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Драйверна підтримка
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Фізичні характеристики і навколишнє середовище
Робоча температура
Стандартні моделі: від 0 до 55°C
Широкий темп. "T" моделі: від -40 до 85°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -40 до 85°C
Споживання
CP-132UL: 120 mA @ +5 V
CP-132UL-I: 490 mA @ +5 V
Розміри

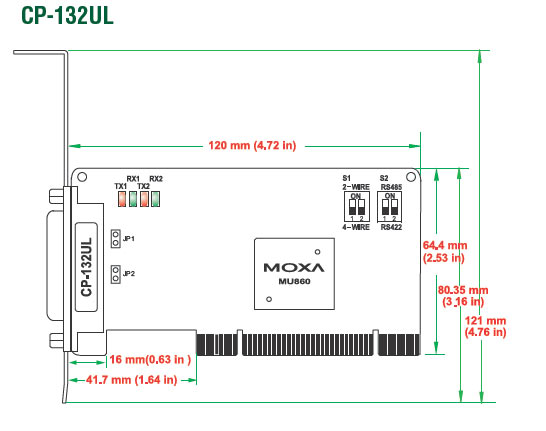

CP-132UL: 120 x 65 mm

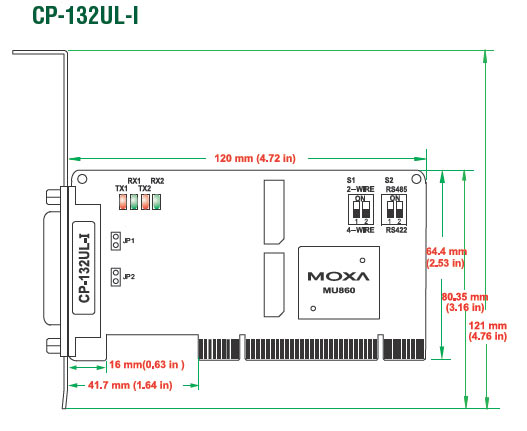

CP-132UL-I: 120 x 65 mm (стандартний  Bracket: 121 mm; LP Bracket: 80 mm)

Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
 CP-132UL-DB9M
Шина Universal PCI, 2 портова RS-422/485 плата, Low Profile Bracket та кабель CBL-M25M9x2-50 в комплекті
 CP-132UL-I-DB9M
Шина Universal PCI, 2 портова RS-422/485 плата з Optical Isolation (2 KV), Low Profile Bracket та кабель CBL-M25M9x2-50 в комплекті
 CP-132UL-T
Шина Universal PCI, 2 портова RS-422/485 плата, Low Profile Bracket в комплекті і робоча температура від -40 до 85°C
 CP-132UL-I-T
Шина Universal PCI, 2 портова RS-422/485 плата з Optical Isolation (2 KV), Low Profile Bracket в комплекті і робоча температура від -40 до 85°C
З'єднувачі

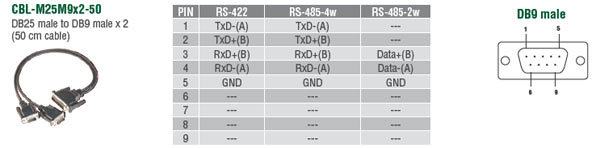

 CBL-M25M9x2-50
2 портовий, male DB25 в male DB9; 50 cm з'єднувальний кабель
