 CP-104UL, CP-104JU
 4-и портові мультипортові плати RS-232 для Universal PCI шини

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 4-и портова мультипортова плата RS-232 MOXA для Universal PCI шини

Особливості та переваги
Пропускна здатність понад 800 Кбіт/с для максимальної продуктивності
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
Драйвери надаються для широкого вибору операційних систем, включаючи Windows, Linux і UNIX
Сумісний з 3,3/5 В PCI і PCI-X
Широкотемпературна модель доступна для навколишнього середовища від -40 до 85 °C




   Серія MOXA CP-104 - Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати з як зі слотами з живленням 3.3V так і 5V.
   Плати MOXA CP-104 містять 4 незалежних RS-232 послідовних порти для підключення обладнання до PC сумісних систем.
    Мультипортова плата MOXA серії CP-104 має зменшений розмір.меншений розмір.

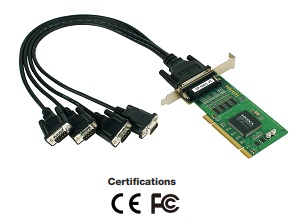

 MOXA CP-104JU має чотири RJ45 роз'єми. MOXA CP-104UL має DB44 з'єднувач.
Серія CP-104 забезпечує пропускну здатність більше 700 Кб/с - найвища продуктивність в світі!

 Специфікації
Апаратні
З'єднувач
CP-104JU - RJ45 x 4
CP-104UL - Female DB44
Контролер введення-виведення
MOXA UART MU860 (16C550C сумісний)
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
RS-232
Число портів
4
Сигнали
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Продуктивність
Швидкість
від 50 bps до 921.6 Kbps
Surge Protection
 15 KV ESD
Максимальне число портів
16 (4 плати)
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Операційні системи
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Живлення і навколишнє середовище
Споживання
CP-104JU: 135 mA (+5V)
CP-104UL: 120 mA (+5V)
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -40 до 85°C
Розміри
CP-104JU - 83 x 120 mm (ш x д)
CP-104UL - 65 x 120 mm  (LP Bracket: 80 mm; Standard Bracket: 121 mm)

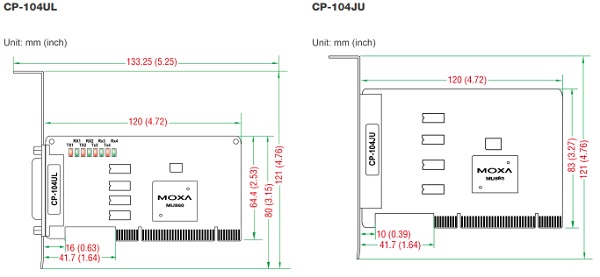

    Розміри:




                                   CP-104UL                                                  CP-104JU

Стандарти та сертифікація
EMC  EN 55032/24
EMI  CISPR 32, FCC Part 15B Class B
EMS  CP-104UL Series:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
CP-104JU Series:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
CP-104UL-DB9
Шина Universal PCI, 4 портова RS-232 Smart плата, Low Profile, DB9 male кабель в комплекті
CP-104UL-DB25
Шина Universal PCI, 4 портова RS-232 Smart плата, Low Profile, DB25 male кабель в комплекті
CP-104UL-T
Шина Universal PCI, 4 портова RS-232 Smart плата, робоча температура від -40 до 85°C
CP-104JU
Шина Universal PCI, 4 портова RS-232 плата, 8-pin RJ45
CP-104JU-T
Шина Universal PCI, 4 портова RS-232 плата, 8-pin RJ45, робоча температура від -40 до 85°C

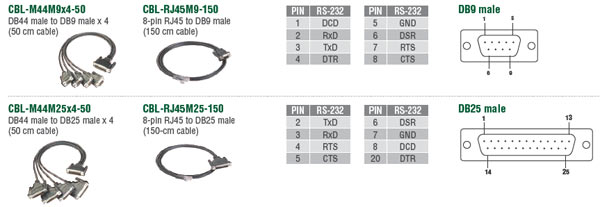

Додаткові аксесуари для плат CP-104JU
(виберіть один з наступних на плату)
 CBL-RJ45M9-150
8-pin RJ45 в male DB9; 150 cm кабель
 CBL-RJ45F9-150
8-pin RJ45 в female DB9; 150 cm кабель
 CBL-RJ45M25-150
8-pin RJ45 в male DB25; 150 cm кабель
 CBL-RJ45F25-150
8-pin RJ45 в female DB25; 150 cm кабель
З'єднувачі для плат CP- 104UL
(виберіть один з наступних на плату)
 CBL-M44M25x4-50
4 портовий, male DB25 з'єднувальний кабель
 CBL-M44M9x4-50
4 портовий, male DB9 з'єднувальний кабель
