  CP-102U, CP-102UL
  Індустріальна 2- портова плата RS-232 для Universal PCI шини

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

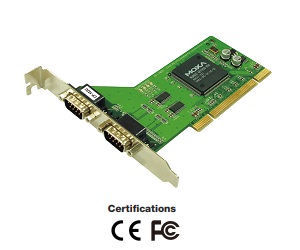

 2- портова плата RS-232 MOXA для Universal PCI шини

Особливості та переваги
Пропускна здатність понад 800 Кбіт/с для максимальної продуктивності
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
Низькопрофільний форм-фактор MD1 (CP-102UL) підходить для компактних ПК
Драйвери надаються для широкого вибору операційних систем, включаючи Windows, Linux і UNIX
Сумісний з 3,3/5 В PCI і PCI-X
Широкотемпературна модель доступна для навколишнього середовища від -40 до 85 °C


  Серія MOXA CP-102 - Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати з як зі слотами з живленням 3.3V так і 5V.
   Плати MOXA CP-102U містять 2 незалежних RS-232 послідовних порти зі швидкістю до 921.6 Kbps для підключення обладнання до PC сумісним системи і придатні для експлуатації в промислових середовищах.вих середовищах.
   Серія плат MOXA CP-102U забезпечує пропускну здатність більше 800 Кб/с - найвища продуктивність в світі!
   MOXA CP-102UL - компактна плата (MD1 low profile) з DB25 female з`єднувачем, а MOXA CP-102U - стандартних розмірів, з 2 DB9 male з'єднувачами.

 Специфікації
Апаратні
З'єднувач
CP-102U: DB9 male x 2
CP-102UL: DB25 female
Surge Protection
 15 KV ESD
Контролер введення-виведення
MOXA MU860  (16C550C сумісний)
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
RS-232
Число портів
2
Сигнали
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Продуктивність
Швидкість
від 50 bps до 921.6 Kbps
Максимальне число портів
8 (4 плати) на одному IRQ
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Операційні системи
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Живлення і навколишнє середовище
Споживання
93 mA (+5 V)
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -40 до 85°C
Розміри
CP-102U: 120 x 80 mm
CP-102UL: 120 x 64.5 mm (LP Bracket: 80 mm) (стандартний Bracket: 121 mm)

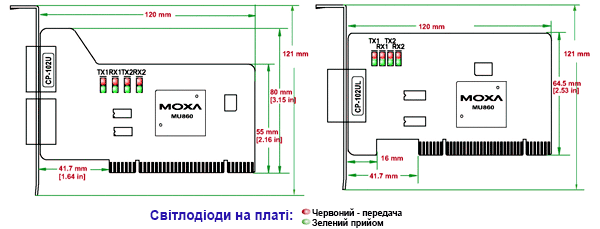

Розміри:
CP-102U                                                     CP-102UL



          CP-102UL                     CP102U

Стандарти та сертифікація
EMC  EN 55032/24
EMI  CISPR 32, FCC Part 15B Class B
EMS  All models:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
CP-102UL Series:
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
 CP-102U
Шина Universal PCI, 2 портова RS-232 стандартна плата (Low Profile і стандартний Bracket в комплекті)
 CP-102UL-DB9M
Шина Universal PCI, 2 портова Low Profile RS-232 плата (Low Profile і стандартний Bracket та кабель CBL-M25M9x2-50 в комплекті)
 CP-102U-T
Шина Universal PCI, 2 портова RS-232 стандартна плата (Low Profile і стандартний Bracket в комплекті) і робочою температурою від -40 до 85°C
 CP-102UL-T
Шина Universal PCI, 2 портова Low Profile RS-232 плата (Low Profile і стандартний Bracket в комплекті) і робочою температурою від -40 до 85°C
З'єднувачі
 CBL-M25M9x2-50
2 портовий, male DB25 в male DB9; 50 cm з'єднувальний кабель
