 POS-104UL
 4-и портові мультипортові плати RS-232 для Universal PCI шини з живленням через serial

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

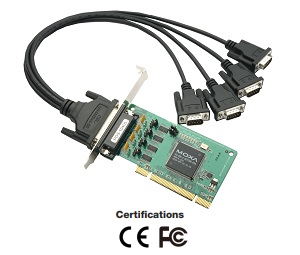

 4-и портова мультипортова плата RS-232 MOXA для Universal PCI шини


Особливості та переваги
Пропускна здатність понад 800 Кбіт/с для максимальної продуктивності
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
Варіанти живлення для кожного порту: 5 В (вихід), 12 В (вихід) і RI (вхід)
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
Драйвери надаються для широкого вибору операційних систем, включаючи Windows, Linux і UNIX
Сумісний з 3,3/5 В PCI і PCI-X
Низькопрофільна плата, підходить для компактних ПК
Широкотемпературна модель доступна для навколишнього середовища від -40 до 85 °C


   MOXA POS-104UL - Universal PCI мультипортова плата, що відповідає стандарту для плат розширення і може працювати зі слотами з живленням 3.3V, так і 5V.
    Плати MOXA POS-104UL містять 4 незалежних RS-232 послідовних порти для підключення обладнання до PC сумісних систем.
  MOXA POS-104UL спеціально розроблена для застосування з POS і ATM терміналами і забезпечує живлення 5 або 12 В по кожному з портів.
   Серія POS-104UL забезпечує пропускну здатність більше 800 Кб/с - найвища продуктивність в світі!

 Специфікації
Апаратні
З'єднувач
Female DB44
Контролер введення-виведення
MOXA UART MU860 (16C550C сумісний)
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
RS-232
Число портів
4
Surge Protection
 15 KV ESD
Сигнали
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI (опціонально)
Продуктивність
Швидкість
від 50 bps до 921.6 Kbps
Максимальне число портів
16 (4 плати)
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Операційні системи
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Живлення і навколишнє середовище
Споживання
145 mA @ +5 V
Вихідне на кожний порт: 1000 mA @ 5 V, 1000 mA @ 12 V
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 85°C
Розміри
64 x 120 mm (ш x д)

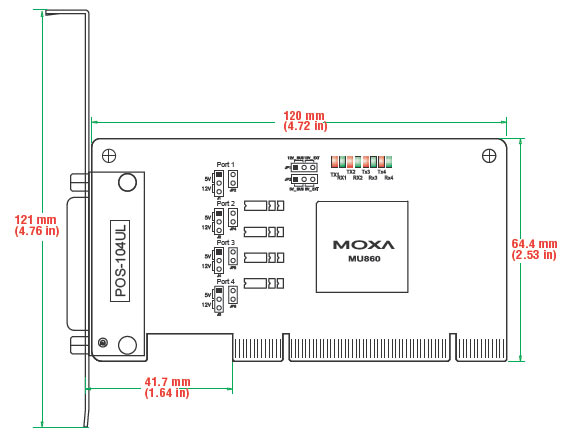

    Розміри:
Стандарти та сертифікація
EMC  EN 61000-6-2/-6-4
EMI  EN 61000-6-4, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
POS-104UL-DB9
4-и портові мультипортові плати RS-232 для Universal PCI шини з живленням через serial, DB9 кабель в комплекті
POS-104UL-T
4-и портові мультипортові плати RS-232 для Universal PCI шини з живленням через serial з робочою температурою від -40 до 85°C

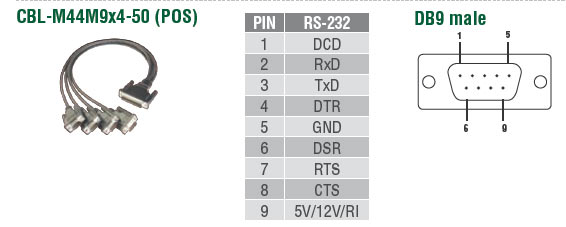

З'єднувач
