 Серія CP-114UL, CP-114UL-I
  4-и портові Smart плати RS-232/422/485 для Universal PCI шини

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 4-и портові плати RS-232/422/485 для Universal PCI шини

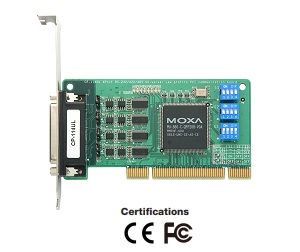

MOXA CP-114UL - 4-х портовые Smart платы RS-232/422/485 для Universal PCI шины
Особливості та переваги
Пропускна здатність понад 700 Кбіт/с для максимальної продуктивності
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
Просте обслуговування завдяки вбудованим світлодіодам
Драйвери надаються для широкого вибору операційних систем, включаючи Windows, Linux
Universal PCI, сумісний з 3,3/5 В PCI і PCI-X
Широкотемпературна модель доступна для навколишнього середовища від -40 до 85 °C

   Серія MOXA CP-114UL - Smart Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати з як зі слотами з живленням 3.3V так і 5V.
  Плати CP-114UL містять 4 незалежних RS-232/422/485 послідовних порти для підключення обладнання до PC сумісних систем.
   Серія MOXA CP-114UL має 128-byte FIFO буфер і апаратний контроль потоку, що забезпечує пропускну здатність більше 800 Кб/с (при максимальній швидкості 921.6 Kbps) - найвища продуктивність в світі!
    MOXA CP-114UL дозволяють підключати до 31 RS-485 пристрою і забезпечують при цьому робочу відстань до 1,2 км.

 Специфікації
Апаратні
З'єднувач
Female DB44 (на платі)
Контролер введення-виведення
MU860 (16C550C сумісний)
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
RS-232/422/485
Число портів
4
Максимальне число
16 (4 плати)
Продуктивність
Швидкість
від 50 bps до 921.6 Kbps
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Контроль потоку
RTS/CTS, XON/XOFF
Сигнали RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Сигнали RS-422
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигнали 4 дротовий RS-485
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигнали 2 дротовий RS-485
Data+(B), Data-(A), GND
Драйверна підтримка
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Живлення і навколишнє середовище
Розміри
CP-114UL: 64.4 x 120 mm
CP-114UL-I: 64.4 x 130 mm


Розміри:

Споживання
CP-114UL: 320 mA @ 5 VDC
CP-114UL-I: 465 mA @ 5 VDC
Робоча температура
від 0 до 55°C - стандартні моделі і  -40 до 85°C - з розширеним температурним діапазоном.
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -40 до 85°C
Surge Protection
 15 KV ESD
Ізоляція
 2 KV (тільки CP-114UL-I)
Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  All models:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
CP-114UL-I Series:
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
CP-114UL Шина Universal PCI , 4 портова Low Profile RS-232/422/485 плата без кабелів, робоча температура від 0 до 55°C
CP-114UL-DB9 Шина Universal PCI , 4 портова Low Profile RS-232/422/485 плата з male DB9 кабелем, робоча температура від 0 до 55°C
CP-114UL-DB25 Шина Universal PCI , 4 портова Low Profile RS-232/422/485  плата з male DB25 кабелем, робоча температура від 0 до 55°C
CP-114UL-I Шина Universal PCI , 4 портова Low Profile RS-232/422/485 з оптичною ізоляцією плата без кабелів, робоча температура від 0 до 55°C
CP-114UL-I-DB9 Шина Universal PCI , 4 портова Low Profile RS-232/422/485 з оптичною ізоляцією плата з male DB9 кабелем, робоча температура від 0 до 55°C
CP-114UL-I-DB25 Шина Universal PCI , 4 портова Low Profile RS-232/422/485 з оптичною ізоляцією плата з male DB25 кабелем, робоча температура від 0 до 55°C
CP-114UL-T Шина Universal PCI , 4 портова Low Profile RS-232/422/485  плата з робочою температурою від -40 до 85°C

З'єднувачі

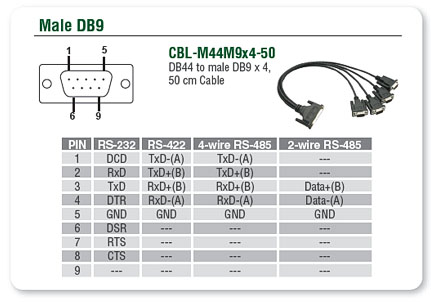

Male DB9

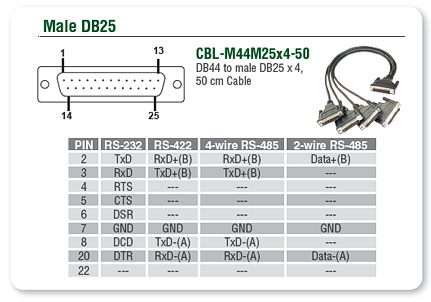

 Male DB25
