CP-168EL-A
8-ми портова асинхронна плата RS-232 для шини PCI Express

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 8-ми портова плата RS-232 для PCI Express шини

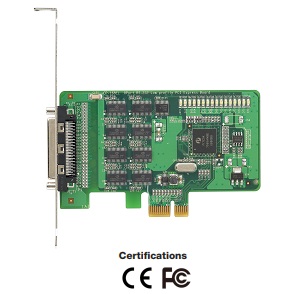

MOXA CP-168EL-A - 8-ми портова асинхронна плата RS-232 для шини PCI Express
Особливості та переваги
Сумісність з PCI Express 1.0
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
Низькопрофільний форм-фактор підходить для невеликих ПК
Драйвери надаються для широкого вибору операційних систем, включаючи Windows, Linux і UNIX
Просте обслуговування завдяки вбудованим світлодіодам і програмному забезпеченню для керування

   MOXA CP-168EL-A - 8 портова RS-232 індустріальна плата для систем автоматизації, POS і ATM застосування. Це кращий вибір для інженерів, що займаються промисловою автоматизацією і системних інтеграторів, так як плати підтримують численні операційні системи, включаючи Windows, Linux і навіть Unix.
  Всі порти підтримують дуже високу швидкість передачі - до 921,6 Kbps. MOXA CP-168EL-A забезпечує повний контроль модемних сигналів для забезпечення сумісності з широким діапазоном різних серійних периферійних пристроїв.
   MOXA CP-168EL-A підтримує шину PCI Express х1, але також може бути встановлена ​​в будь-який PCI Express слот.

Невеликі габарити плати
   MOXA CP-168EL-A - малогабаритна плата (low profile), яка сумісна з будь-яким PCI Express слотом. Для живлення платі необхідно тільки 3,3 В постійного струму, а це значить, що плата підходить для будь-яких комп'ютерів.

Драйвери для Windows, Linux і Unix
   MOXA підтримує широкий спектр операційних систем і плати MOXA CP-168EL-A не є винятком. Надійні Windows COM і Linux/Unix TTY драйвери надаються для всіх плат MOXA, а також є драйвери і для інших операційних систем, таких як, наприклад, WEPOS.
 Специфікації
 • Апаратні
Контролер введення-виведення 16C550C сумісний
З'єднувач VHDCI 68
Шина   PCI Express x 1,0
 • Serial інтерфейс
Стандарт RS-232
Число портів 8
Макс. число плат в комп'ютері 4
 • Serial захист
ESD 15 KV
 • Продуктивність
Швидкість від 50 bps до 921.6 Kbps
 • Serial параметри
Паритет None, even, odd, space, mark
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Контроль потоку RTS/CTS, XON/XOFF
 • Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 • Драйверна підтримка
Драйвери Windows DOS, Windows 95/98/ME/NT/2000, WindowsXP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64)/2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
 • Фізичні характеристики
Розмір 64,42 x 103 мм

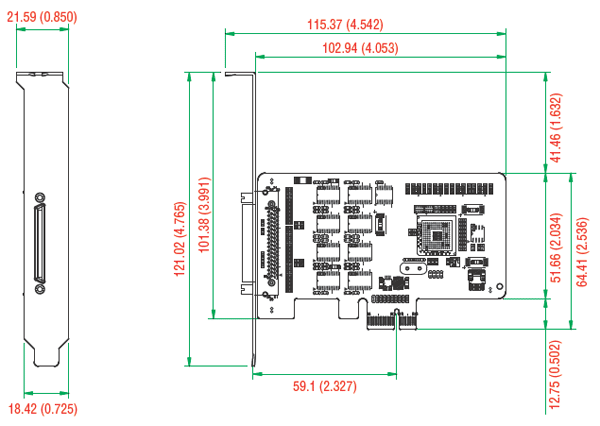

   Розміри:

 • Живлення
Споживання 1225 mA @ 3.3 V
 • Навколишнє середовище
Робоча температура від 0 до 55°C
Температура зберігання від -20 до 85°C
Відносна вологість від 5 до 95% RH
 • Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Green  RoHS, CRoHS, WEEE
 • Напрацювання на відмову
Час 2,351,336 годин
База даних Database Telcordia (Bellcore), GB
 Інформація для замовлення
CP-168EL-A 8 портова RS-232 PCI Express x1 плата, low profile
 • З'єднувачі:
   Бокси
OPT8A+  VHDCI 68 в 8 х DB25(F), RS-232, з'єднувальний бокс
OPT8B+ VHDCI 68 в 8 х DB25(M), RS-232, з'єднувальний бокс
OPT8S+ VHDCI 68 в 8 х DB25(F), RS-232, з'єднувальний бокс з Surge Protection
OPT8-M9+ VHDCI 68 в 8 x DB9(M), RS-232, з'єднувальний бокс
OPT8-RJ45+ VHDCI 68 в 8 x RJ45 (8-контактний) з’єднувальний блок
 Кабелі
CBL-M68M9x8-100
(OPT8D+) 		 VHDCI 68 в 8 x DB9(M), RS-232
CBL-M68M25x8-100
(OPT8C+) 		 VHDCI 68 в 8 х DB25(M), RS-232
