MOXA EOM-104
Вбудовуваний модуль - 4 портовий керований Ethernet комутатор
|
| MOXA EOM-104 |
 |
MOXA EOM-104 - вбудовуваний модуль - 4 портовий керований Ethernet комутатор - розроблений для виробників пристроїв, що потребують введення нових функцій в їх додатки.
Модуль-комутатор MOXA EOM-104 - ефективне рішення, що додає функції керованого Ethernet комутатора в уже існуюче обладнання.
Модуль-комутатор MOXA EOM-104 підтримує 4 10/100 Mbps Fast Ethernet порти, а також забезпечує вбудовану підтримку резервованій Ethernet кільцевій технології MOXA Turbo Ring з часом відновлення <20 ms.
MOXA EOM-104 підтримує установки Turbo Ring (включити-відключити) і GPIO програмовані контакти, а також має розширений температурний діапазон від -40 до 75°C, що дозволяє модулю-комутатору стати ідеальним рішенням для вбудовування в різні індустріальні Ethernet додатки.
|
|
Детальніше про MOXA EOM-104 (Зовнішній вигляд, розміри)
->>
|
| Особливості |
-
10/100BaseT Ethernet інтерфейс
- Компактний розмір (54 x 60 x 8.25 мм)
- Низьке споживання (0,59A @ 3.3 VDC)
- 4 GPIO для цифрових сигналів введення-виведення
- Підтримка резервованої Ethernet кільцевої технології
MOXA Turbo Ring,
(час відновлення <20 ms) і
RSTP/STP (IEEE802.1W/D)
- Розширений температурний діапазон від
-40 до 75°C
|
| Специфікації |
| ¤
Технологія |
| Стандарти |
IEEE
802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) і 100Base FX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1p для Class of Service |
| Протоколи |
SNMPv1/v2c/v3, DHCP Client, BootP, TFTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog |
| MIB |
MIB-II, Ethernet-Like MIB, P-Bridge MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE 802.3x flow control, back pressure flow control |
| ¤
Інтерфейс
|
| Ethernet |
EOM-104:
4 порта, 10/100BaseT(X), auto
MDI/MDI-X
EOM-104-FO: 2 10/100BaseT(X) і 2 100BaseFX
порти |
| З'єднувач |
Перший
- 2 x 20 pin
Другий - 1 x 9 pin |
| Консольний порт |
RS-232 (TxD, RxD, DTR, DSR) |
| ¤
Введення-виведення |
| GPIO |
4
програмованих |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 75°C |
| Відносна
вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
| ¤
Живлення
|
| Вхідне |
3.3 VDC |
| Споживання |
EOM-104: 0.59 A @ 3.3 V
EOM-104-FO: 1.22 A @ 3.3 V |
|
¤ Розміри |
| Модуль |
54 x 60 x 8.25 мм |
| ¤
Сертифікати |
| EMI: |
FCC Part 15, CISPR (EN55022) class A, CE class A |
| |
|
|
Інформація для замовлення |
| MOXA EOM-104 |
Вбудовуваний модуль - 4 портовий керований Ethernet комутатор (4 10/100BaseT(X)), робоча температура
від -40 до 75°C |

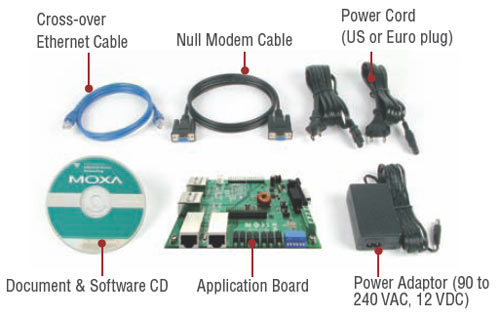

| EOM-104 Evaluation Kit |
Вбудовуваний модуль - 4 портовий керований Ethernet комутатор,
робоча температура від
-40 до 75°C
- Монтажна плата (4 10/100BaseT(X) і Turbo Ring DIP
перемикач для налаштування модуля і додатків)
- Джерело живлення
- 2 кабеля живлення
- Null modem кабель
- Cross-over Ethernet кабель
- Document and Software CD
- Quick Installation Guide |
| MOXA EOM-104-FO |
Вбудовуваний
модуль з 2 10/100BaseT(X) і 2 100BaseFX
портами, робоча температура
від
-40 до 75°C |
| EOM-104-FO Evaluation Kit |
Вбудовуваний
модуль - 4 портовий керований Ethernet комутатор,
робоча температура від
-40 до 75°C
- Монтажна плата (2 10/100BaseT(X)
і 2 100BaseFX multi-mode порти
(SC з'єднувачі) і Turbo Ring DIP
перемикач для налаштування модуля і додатків)
- Джерело живлення
- 2 кабеля живлення
- Null modem кабель
- Cross-over Ethernet кабель
- Document and Software CD
- Quick Installation Guide |
|
|
