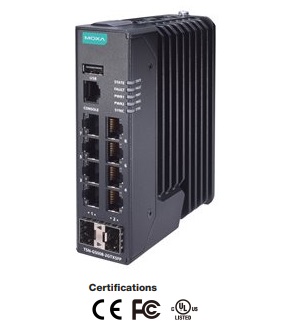

TSN-G5008 |
| 8-портовий
Full Gigabit Ethernet керований комутатор
|
 |
Індустріальні компактні
Full Ethernet комутатори - серія
TSN-G5004 |
 |
|
|
 |
|
|
Комутатори
TSN-G5008 ідеально підходять для забезпечення сумісності
виробничих мереж з баченням Індустрії 4.0. Комутатори оснащені 8
портами Gigabit Ethernet і до 2 оптоволоконних портів.
Повноцінна гігабітна конструкція робить їх гарним вибором для
модернізації існуючої мережі до гігабітної швидкості або для
створення нової повногігабітної магістралі для майбутніх
додатків з високою пропускною здатністю. Компактний дизайн і
зручні інтерфейси конфігурації, які надають новий веб-інтерфейс
Moxa, значно полегшують розгортання мережі. TSN-G5008
використовує стандартну чутливу технологію в мережі Ethernet (TSN),
щоб забезпечити зв’язок у реальному часі з майбутніми
оновленнями мікропрограм, додаючи підтримку додаткових
стандартів TSN.
|
|
|
|
Специфікації |
|
|
| ¤
Ethernet
інтерфейс |
|
Порти 10/100/1000BaseT(X) (роз'єм
RJ45) |
6
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection |
Комбіновані порти
(10/100/1000BaseT(X) або
100/1000BaseSFP+) |
2
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection |
Стандарти |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 1588v2 PTP Precision Time Protocol (hardware-based)
IEEE 802.1 AS for Time Synchronization
IEEE 802.1 Qbv for Time-aware Shaper |
 Функції
програмного забезпечення Ethernet |
| Фільтри |
802.1Q VLAN, Static Multicast |
| Керування |
IPv4/IPv6, LLDP, SMTP, SNMP Inform,
SNMPv1/v2c/v3, SNMP Trap, DHCP Server/Client, ARP, TFTP,
SFTP, HTTP, HTTPS, SSH, Telnet, Private MIB, Syslog, Port
Mirror |
| MIB |
RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB,
Bridge MIB, Q-BRIDGE MIB, IEEE8021-PAE-MIB,
IEEE8021-SPANNING-TREE-MIB, SNMPv2-MIB |
| Протоколи
резервування |
RSTP, STP, Turbo Chain, Link
Aggregation |
| Безпека |
Broadcast storm protection,
Trust access control, Login and Password Policy,
HTTPS/SSL, SSH, SNMPv3, RADIUS, TACACS+ |
| Управління
часом |
SNTP, NTP Server/Client,
IEEE 1588v2 PTP (hardware-based), IEEE 802.1 AS,
IEEE 802.1 Qbv |
| ¤
Комутатор |
|
Макс. VLAN |
256 |
| VLAN
номери (VID) |
від
1 до 4094 |
| Таблиця
MAC адрес |
9K |
| Буфер
пакетів |
4 Mbit |
| ¤
Інтерфейси |
| Консольний
порт |
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
| USB |
USB Type A |
|
Кнопки |
Reset |
| Контакти
аварії |
1
Релейний вихід з пропускною здатністю струму 1 А при 30 В постійного струму |
| Цифрових
вхыдних каналів |
1 |
| Цифрові
входи |
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V
максимальний вхідний струм
8 mA |
|
LED
інтерфейс |
|
LED
індикатори |
PWR1, PWR2, STATE, FAULT, SYNC |
|
Послідовний
інтерфейс |
|
Консольний порт |
RS-232 (TxD, RxD, GND), 8-pin
RJ45 (115200, n, 8, 1) |
|
USB
інтерфейс |
|
USB-роз'єм |
USB Type A |
|
Інтерфейс
введення/виведення |
|
Контактні канали сигналізації |
1, релейний вихід з потужністю:1 A @ 24 VDC |
|
Кнопки |
Кнопка скидання
"Reset" |
|
Цифрові вхідні канали |
1 |
|
Параметри цифрових
входів |
+13 до +30 В для стану 1
-30 до +3 В для стану 0
Макс. вхідний струм: 8 мА |
| ¤
Живлення |
|
Підключення |
2 знімні 4-контактні клеми |
| Вхідна
напруга |
від 12 до 48
VDC, дублюючі два входи |
| Робоча
напруга |
від 9,6 до 60
VDC |
|
Вхідний струм |
1.72 A @ 12 VDC |
| Захист
струму |
Так |
| Захист
від неправильної полярності |
Так |
| ¤
Механічні |
| Корпус |
Металевий,
IP40 |

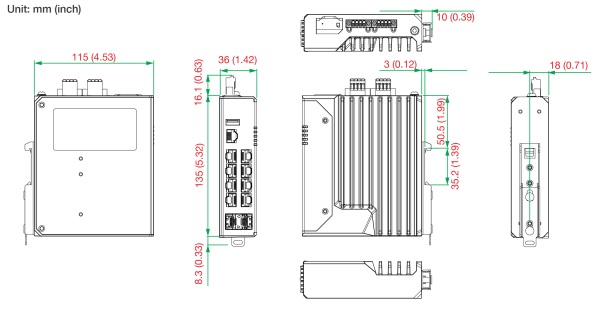

| Розміри |
36
x 135 x 115 мм |
| Вага |
787 г |
| Установка |
DIN-рейка,
настінний монтаж (з додатковим
комплектом) |
Розміри:
 |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-10 до 60°C
|
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Сертифікати |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
UL 61010-2-201, EN 62368-1 (LVD) |
| Freefall |
IEC
60068-2-32 |
| Vibration |
IEC 60068-2-6 |
| Shock |
IEC 60068-2-27 |
|
Час напрацювання на відмову
MTBF |
| Час |
809,568 год. |
| База
даних |
Telcordia (Bellcore), GB |
|
|
|
Інформація для
замовлення |
|
|
|
TSN-G5008 |
Керований
Full Gigabit Ethernet комутатор з підтримкою часу мережі (TSN)
6x 10/100/1000BaseT(X) портами
і 2x комбінованими
портами (10/100/1000BaseT(X) або
100/1000BaseSFP+),
робоча температура від
-10 до 60°C |
| ¤
Додаткове приладдя: |
| SFP
модулі |
|
Серія модулів MOXA SFP-1G |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm |
|
Серія модулів MOXA SFP-1FE |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm |
|
Блоки
живлення |
|
HDR-60-24 |
Блок живлення 60 Вт/2,5 A на DIN-рейку 24
VDC, універсальна вхідна напруга
від 85 до 264 VAC або від 120 до
370 VDC, робоча температура від
-30 до 70°C |
|
NDR-120-24 |
Блок живлення 120 Вт/5,0 A на DIN-рейку 24
VDC, універсальна вхідна напруга
від 90 до 264 VAC або від 127 до
370 VDC, робоча температура від
-20 до 70°C |
|
MDR-40-24 |
Блок живлення 24 VDC
на DIN-рейку з 40 Вт/1,7 А, 85-264 VAC
або 120-370 VDC, робоча
температура від -20 до 70°C |
|
MDR-60-24 |
Блок живлення 24 VDC
на DIN-рейку з 60 Вт/2,5
А, 85-264 VAC або 120-370
VDC, робоча температура від -20 до
70°C |
|
|
|
|
|
