EDS-608,
EDS-611, EDS-616, EDS-619 |
8, 8+3G, 16, 16+3G-портові компактні модульні індустріальні
керовані Ethernet комутатори |
 |
Індустріальні компактні модульні Ethernet комутатори - серія EDS-600 |
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
Модульна конструкція з 4-портовими
комбінаціями мідь/волокно |
|
|
Медіа-модулі з можливістю гарячої заміни для
безперервної роботи |
|
|
Turbo Ring і Turbo Chain (час відновлення <
20 мс @ 250 комутаторів) і STP/RSTP/MSTP для
резервування мережі |
|
|
TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH
для підвищення безпеки мережі |
|
|
Просте керування мережею за допомогою
веб-браузера, CLI, Telnet/послідовної
консолі, утиліти Windows і ABC-01 |
|
|
Підтримує MXstudio для легкого
візуалізованого керування промисловою
мережею |

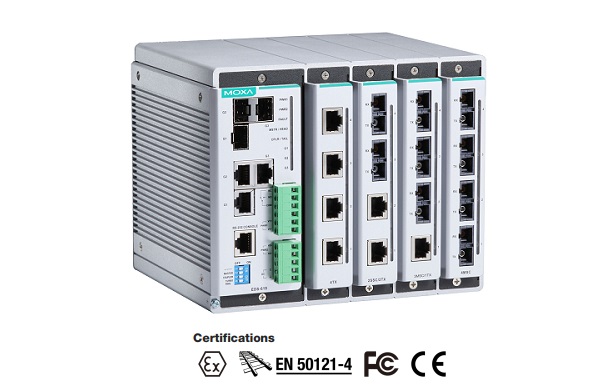

Універсальний, компактний, модульний дизайн Ethernet комутаторів серії MOXA EDS-600 дозволяє користувачам створювати гнучкі мережеві рішення з використанням як оптоволоконних, так і мідних Ethernet інтерфейсів. Модульний дизайн MOXA EDS-600 дозволяє встановлювати в комутатор до 3 Gigabit Ethernet портів і до 16 Fast Ethernet портів з підтримкою передових технологій турбо ланцюга і турбо кільця (час відновлення <20 мс), а також RSTP/STP (IEEE 802.1w/D ) для збільшення надійності мережевих рішень.
Є моделі з розширеним температурним діапазоном від
-40° до 75°C.
|
Серія MOXA EDS-600 підтримує багато інтелектуальних функцій, в тому числі: IEEE 1 588 PTP, Modbus/TCP, LLDP, DHCP Option 82, SNMP Inform, QoS, IGMP snooping, VLAN, IEEE 802.1X, HTTPS, SSH, SNMPv3, що дозволяє створювати на основі цих компактних керованих комутаторів надійні індустріальні мережі.
Серія MOXA EDS-600 сумісна з багатьма індустріальними стандартами - це ефективне рішення для побудови високонадійних масштабованих індустріальних мереж, в тому числі і для важких виробничих умов.
|
|
Детальніше (зовнішній вигляд, розміри) >>>
|
|
|
Специфікації |
|
|
| ¤Технології |
| Стандарти |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) і 100Base FX
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX,
IEEE 802.3x для контролю потоку,
IEEE 802.1D для Spanning Tree протоколу*,
IEEE 802.1s для Multiple Spanning Tree протоколу*,
IEEE 802.1W для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентифікації
IEEE 802.3ad для Port Trunk з LACP
*
доступні з 3 кварталу 2011 |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, LLDP, EtherNet/IP*, Modbus/TCP, IEEE 1588 PTP V2, IPv6, NTP Server/Client*
* доступні
з 3 кварталу 2011 |
| MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE802.3x, back pressure |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
256 |
| Макс.
VLAN |
64 |
| VLAN
номери (VID) |
від
1 до 4094 |
| Таблиця
MAC адрес |
8K |
| Буфер
пакетів |
1
Mbit |
| ¤
Інтерфейси |
| Fast Ethernet
порти |
2
або 4 слоти для будь-якої конфігурації чотирьох портових модулів, 10/100BaseT(X) або 100BaseFX |
| Gigabit
Ethernet порти |
2 або 4 слоти для будь-якої конфігурації чотирьох портових модулів, 10/100BaseT(X) або 100BaseFX
три 10/100/1000BaseT(X) або 100/1000BaseSFP слоти (тільки EDS-611 і
EDS-619) |
| Індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, G1/G2/G3 (EDS-611
і EDS-619 тільки) |
| Контакти
аварії |
1
релейний вихід з максимальним навантаженням
1A @ 24 VDC |
| Цифрові
входи |
один електрично ізольований
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V
максимальний вхідний струм
8 mA |
| ¤
Механічні |
| Корпус |
Металевий,
IP30 |
| Розміри |
EDS-608/611: 124.9 x 151 x 157.2
мм
EDS-616/619: 185 x 151 x 157.2
мм |
| Вага |
EDS-608: 2080
г
EDS-611: 2260 г
EDS-616: 2780 г
EDS-619: 2950 г |
| Установка |
Панельна, DIN-Rail (опціонально) |
| ¤
Навколишнє середовище |
| Робоча температура |
від
0 до 60°C
стандартна модель,
від -40 до 75°C модель з розширеним температурним діапазоном (з індексом "T") |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Живлення |
| Вхідна
напруга |
12/24/48 VDC
- резервоване, два входи |
| Споживання (по вхідній напрузі) |
EDS-608: 0.16A @ 24 V
EDS-611: 0.31A @ 24 V
EDS-616: 0.25A @ 24 V
EDS-619: 0.31A @ 24 V |
| Захист
від струму |
Так |
| Підключення |
один знімний 5-контактний і один 6-контактний термінальний блоки |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMI |
FCC Part 15 Subpart B Class A, EN 55022 Class A, EN 61000-6-4 |
| Hazardous
Location: |
UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nCnAnL IIC T4 |
| EMS |
EN61000-6-2
EN61000-4-2 (ESD),
level 2 для multi-mode моделей з ST з'єднувачем
level 3 для всіх інших моделей
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11
EN61000-4-29 |
| Safety |
UL 508, EN 60950-1 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Rail Traffic |
EN 50121-4 |
| Vibration |
IEC 60068-2-6 |
| Maritime: |
DNV, GL, LR, ABS, NK |
Напрацювання на відмову
|
EDS-608: 596,000
год
EDS-611: 483,000 год
EDS-616: 546,000 год
EDS-619: 475,000 год |
|
|
|
Інформація для
замовлення |
|
|
| ¤
1. Вибирається тип компактного
шасі: |
| Модель |
Число
портів |
Інтерфейс |
|
Gigabit Ethernet |
Fast Ethernet |
| 10/100/1000BaseT(X)
або 1000Base SFP |
Слотів |
10/100BaseT(X)
і/або 100BaseFX |
| EDS-608, EDS-608-T |
8 |
- |
2 |
до 8 |
| EDS-611, EDS-611-T |
11 |
3 |
2 |
до 8 |
| EDS-616, EDS-616-T |
16 |
- |
4 |
до 16 |
| EDS-619, EDS-619-T |
19 |
3 |
4 |
до 16 |
|
| EDS-6хх |
Компактний керований модульний Ethernet комутатор, робоча температура від
0 до +60°C |
| EDS-6хх-T |
Компактний керований модульний Ethernet комутатор, робоча температура
від -40 до 75°C |
| ¤
Вибираються модулі серії CM-600: |
Fast Ethernet CM
модулі для серії EDS-600 модульних
комутаторів |
 |
| CM-600-2MSC/2TX |
Fast Ethernet інтерфейсний модуль
з 2 multi mode 100BaseFX портами, SC з'єднувач і
2 10/100BaseT(X)
портами, RJ45 з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-2MST/2TX |
Fast Ethernet інтерфейсний модуль
з 2 multi mode 100BaseFX портами, ST з'єднувач і
2 10/100BaseT(X)
портами, RJ45 з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-2SSC/2TX |
Fast Ethernet інтерфейсний модуль
з 2 single mode 100BaseFX портами, SC з'єднувач і
2 10/100BaseT(X)
портами, RJ45 з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-3MSC/1TX |
Fast Ethernet інтерфейсний модуль
з 3 multi mode 100BaseFX портами, SC з'єднувач і
1 10/100BaseT(X)
портом, RJ45 з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-3MST/1TX |
Fast Ethernet інтерфейсний модуль
з 3 multi mode 100BaseFX портами, ST з'єднувач і
1 10/100BaseT(X)
портом, RJ45 з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-3SSC/1TX |
Fast Ethernet інтерфейсний модуль
з 3 single mode 100BaseFX портами, ST з'єднувач і
1 10/100BaseT(X)
портом, RJ45 з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-4MSC |
Fast Ethernet інтерфейсний модуль
з 4 multi mode 100BaseFX портами, SC з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-4MST |
Fast Ethernet інтерфейсний модуль
з 4 multi mode 100BaseFX портами, ST з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-4SSC |
Fast Ethernet інтерфейсний модуль
з 4 single mode 100BaseFX портами, SC з'єднувач, робоча
температура від -40 до 75°C |
| CM-600-4TX |
Fast Ethernet інтерфейсний модуль
з 4 10/100BaseT(X) портами, RJ45 з'єднувач, робоча
температура від -40 до 75°C |
|
CM-600-4TX-BP |
Fast Ethernet інтерфейсний модуль
з 4 10/100BaseT(X) портами, RJ45 з'єднувач,
підтримка bypass, робоча
температура від -40 до 75°C |
| CM-600-4TX-PTP |
Fast Ethernet інтерфейсний модуль
з 4 10/100BaseT(X) портами, RJ45 з'єднувач,
підтримка IEEE 1588 PTP V2 протоколу, робоча
температура від -40 до 75°C |
|
| ¤
Додаткове приладдя: |
| ABC-01 |
Автоматичне збереження і відновлення конфігурації (Backup Configurator) через RS-232 консольний порт, робоча температура від
0 до 60°C |
| DR-4524 |
45W/2A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
| DR-75-24 |
75W/3.2A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
| DR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
88 до 132 VAC або 176 до 264 VAC входом (вибирається
перемикачем) |
| MDR-60-24 |
60W/2.5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| WK-75 |
Комплект настінного кріплення для модульних комутаторів |
| AVK-17 |
Комплект противібраційного кріплення |
MXview
| MXview-50 |
індустріальне програмне забезпечення мережевого управління з ліцензією на 50 вузлів (по IP адресах) |
| MXview-100 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
100 вузлів (по IP адресах) |
| MXview-250 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
250 вузлів (по IP адресах) |
| MXview-500 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
500 вузлів (по IP адресах) |
| MXview-1000 |
індустріальне програмне забезпечення мережевого управління з ліцензією на
1000 вузлів (по IP адресах) |
| MXview Upgrade-50 |
ліцензія розширення MXview - індустріального програмного забезпечення мережевого управління на 50 вузлів (по IP адресах) |
| MXview
Trial Version |
Демо-версія - доступна для завантаження з сайту MOXA |
Сумісні
SFP модулі:
 Gigabit Ethernet
модулі, SFP-1G |
|
Моделі з робочою
температурою від 0 до 60°C |
|
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від 0 до 60°C |
|
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від 0 до 60°C |
|
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від 0 до 60°C |
|
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура
від 0 до 60°C |
|
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура
від 0 до 60°C |
|
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від -40 до 85°C |
|
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від -40 до 85°C |
|
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
Модулі
SFP-1FE |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1FELLC-T |
Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 80 km, робоча температура від -40 до 85 ° C |
|
SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km, робоча температура від -40 до 85 ° C |
|
SFP-1FESLC-T |
Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 40 km, робоча температура від -40 до 85 ° C |
|
|
|
|
