TN-5510A-8PoE-2GLSX-ODC |
EN 50155
сумісні, 8 + 2G Q-ODC® портові керовані M12 Gigabit Ethernet
комутатори, 8 IEEE 802.3af PoE портів |
 |
8+2G
Q-ODC® портові керовані M12 Gigabit Ethernet комутатори |
 |
|
 |
|
|
|
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
До 2 гігабітних оптичних
портів Q-ODC Fiber |
|
8 комбінованих портів PoE та Ethernet,
сумісних зі стандартами IEEE 802.3at/af |
|
Відповідає всім вимогам стандарту EN 50155 |
|
ІTurbo Ring і Turbo
Chain (час відновлення < 50 мс при 250 комутаторах) і RSTP/STP
для резервування мережі |
|
Ізольоване живлення з діапазоном живлення
від 24 до 110 В постійного струму |
|
Діапазон робочих температур від -40 до 75°C
|
|

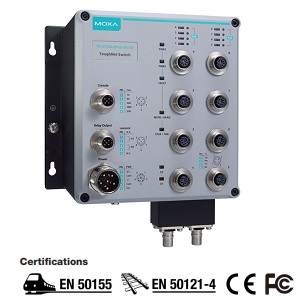

Серія MOXA ToughNet TN-5510A-8PoE-2GLSX-ODC - керовані M12 Ethernet комутатори, які розроблені для експлуатації в індустріальних додатки, таких як: приладове управління, управління на залізницях тощо.
MOXA TN-5510A-8PoE-2GLSX-ODC має міцний IP54 металевий корпус, який призначений для протистояння попаданню пилу і вологи і M12 роз'єми, щоб гарантувати високу надійність з'єднань. Індустріальна мережа тепер буде захищена від збоїв, які могли бути викликані навколишнім середовищем, як наприклад, вібраціями і тряскою в транспортних додатках.
Комутатори серії MOXA TN-5510A-8PoE-2GLSX-ODC Ethernet мають 8 Fast Ethernet M12 портів, що підтримують IEEE 802.3 / 802.3u / 802 / 3x з 10 / 100M, full / half-duplex, MDI / MDI-X auto-sensing, сумісних зі стандартом IEEE 802.3at / af PoE (Power-over-Ethernet) і два Gigabit Ethernet Q-ODC® інтерфейси з 2-км multimode трансиверами. Комутатори MOXA TN-5510A-8PoE-2GLSX-ODC класифікуються як обладнання, що забезпечує живлення пристроїв (PSE - power source equipment) і здатні забезпечити до 30 Ватт на порт для заживлення таких пристроїв як відеокамери, бездротові точки доступу або IP телефони.
MOXA TN-5510A-8PoE-2GLSX-ODC мають резервовані джерела живлення від 24 до 110 VDC для підвищення надійності індустріальних рішень.
Серія MOXA TN-5510A-8PoE-2GLSX-ODC сумісна зі стандартами: EN50155 / 50121-3-2 / 50121-4 (залізничні застосування) та іншими - це економічно ефективний засіб для побудови надійних індустріальних рішень для рухомих об'єктів.
|
|
Додаткові функції та переваги:
• Забезпечує до 30 Вт на порт PoE із загальним бюджетом потужності
120 Вт на комутатор
• Опція DHCP 82 для призначення IP-адреси з різними політиками
• Відстеження IGMP і GMRP для фільтрації багатоадресного трафіку
• Провідні комутатори EN 50155 PoE для додатків рухомого складу
• VLAN на основі портів, IEEE 802.1Q VLAN і GVRP для спрощення
мережі
планування
• QoS (IEEE 802.1p/1Q і ToS/DiffServ) забезпечує трафік у реальному
часі
класифікація та розстановка пріоритетів
• IEEE 802.3ad, LACP для оптимального використання пропускної
здатності
• SNMPv1/v2c/v3 для різних рівнів керування мережею
• TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH для покращення
безпека мережі
• RMON для ефективного моніторингу мережі та проактивних можливостей
• Керування смугою пропускання запобігає непередбачуваним умовам
мережі
• Блокування порту, щоб дозволити доступ лише до авторизованих
MAC-адрес
• Віддзеркалення портів для онлайн-налагодження
• Автоматичні попереджувальні сповіщення через електронну пошту та
релейний вихід
• Швидке відновлення лінії заміни
• LLDP для автоматичного виявлення топології в управлінні мережею
програмне забезпечення
• Налаштовується за допомогою веб-браузера, Telnet/послідовної
консолі, CLI та Windows
корисність
• Захист від петель для запобігання петлям мережі
• Можливість монтажу на панель або DIN-рейку
|
|
|
Специфікації |
|
|
| ¤
Технології |
| Стандарти |
IEEE 802.3af для Power-over-Ethernet
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X)
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3x для
контролю потоку,
IEEE 802.1D-2004 для Spanning Tree
протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для
аутентифікації
IEEE 802.3ad для Port Trunk
з LACP |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP, IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE802.3x flow control, back pressure flow control |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
256 |
| Макс. VLAN |
64 |
| VLAN
номери (VID) |
від
1 до 4094 |
| ¤
Інтерфейси |
| M12 Fast Ethernet
порти |
M12 D-coded 4-pin female
з'єднувач - на передній панелі, 10/100BaseT(X) auto negotiation speed, F/H duplex mode
і auto MDI/MDI-X |
| Gigabit Ethernet |
Q-ODC®
з'єднувач, 1000M (Gigabit Ethernet порт) |
| Індикатори |
10/100M (Fast Ethernet
port), 1000M (Gigabit Ethernet port), PoE |
| Контакты аварии |
2 релейних виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
| Системні
індикатори |
PWR1, PWR2,
FAULT, MSTR/HEAD, CPLR/TAIL |
| Консольний порт |
M12 A-coding, 5-контактний роз'єм |
| ¤
Механічні |
| Корпус |
Алюмінієвий сплав, IP54
(опціональні захисні ковпачки на невикористовувані порти) |
| Установка |
Панельна, DIN-Rail (опціонально
з DK-DC50131) |
| Вага |
2,69 г |

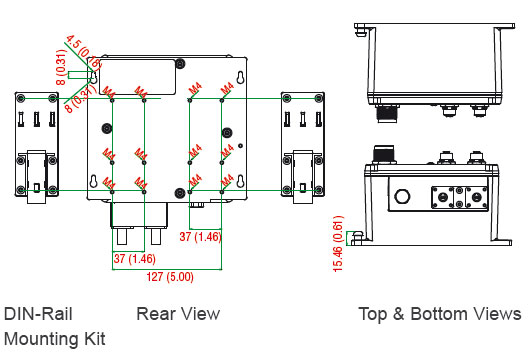

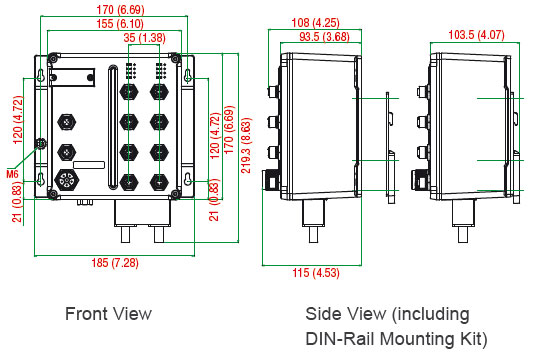

| Розміри |
185 x 219,3 x 115 мм |
|
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| Висота |
до 2000 м |
| ¤
Живлення |
| Вхідна
напруга |
WV:
24/36/48/72/96/110 VDC (від 16.8 до 137.5 VDC) |
| Споживання |
24-110 VDC, 6.8A max. |
|
Загальний бюджет живлення PoE |
Моделі PoE серії TN-5500A: 120
Вт |
| Захист
від струму |
Так |
| Підключення |
M23 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMI |
CISPR 22, FCC Part 15B Class A |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 62368-1 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
При панельному
монтажі: EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
| ¤ MTBF |
| Час |
TN-5510A-8PoE-2GLSX Series:
422,208 год |
| Стандарт |
Telcordia SR332, GB, 25°C |
|
|
|
Інформація для
замовлення |
|
|
|
TN-5510A-8PoE-2GLSX-ODC-WV-T |
Керований Ethernet комутатор з 8
PoE, 10/100BaseT(X) портами, M12 з'єднувачі і 2 1000BaseLSX оптичними Q-ODC портами, живлення 24 - 110
VDC, робоча температура від -40 до 75°C |
|
TN-5510A-8PoE-2GLSX-ODC-WV-CT-T |
Керований Ethernet комутатор з 8 PoE, 10/100BaseT(X) портами, M12 з'єднувачі і 2 1000BaseLSX оптичними Q-ODC портами, живлення 24 - 110 VDC, робоча температура від -40 до 75°C, модель із захисним покриттям
(conformal coating model) |
| |
|
|
|
