TN-5508A/
TN-5508A-8PoE |
EN 50155
сумісні, 8 IEEE 802.3af PoE портові керовані
M12 Ethernet комутатори |
 |
8 портові керовані M12 Gigabit Ethernet комутатори |
 |
|
 |
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
8 комбінованих портів PoE та Ethernet,
сумісних зі стандартами IEEE 802.3at/af |
|
Забезпечує до 30 Вт на порт PoE із загальним
бюджетом потужності 120 Вт на комутатор |
|
Відповідає всім вимогам стандарту EN 50155 |
|
Turbo Ring і Turbo
Chain (час відновлення < 50 мс при 250 комутаторах) і RSTP/STP
для резервування мережі |
|
Ізольоване живлення з діапазоном живлення
від 24 до 110 В постійного струму |
|
Діапазон робочих температур від -40 до 75°C
|
|

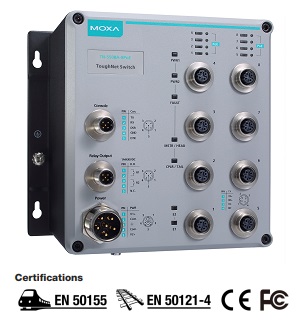

Серія MOXA ToughNet TN-5508A-8PoE - керовані M12 Ethernet комутатори, які розроблені для експлуатації в індустріальних додатках, таких як: приладове управління, управління на залізницях тощо. MOXA TN-5508A-8PoE має міцний IP54 металевий корпус, який призначений для захисту від пилу і вологи і M12 роз'єми, щоб гарантувати високу надійність з'єднань. Індустріальна мережа тепер буде захищена від збоїв, які могли бути викликані навколишнім середовищем, як наприклад, вібраціями і тряскою в транспортних додатках.
Комутатори серії MOXA TN-5508A-8PoE Ethernet мають 8 Fast Ethernet M12 портів, що підтримують IEEE 802.3 / 802.3u / 802 / 3x з 10 / 100M, full / half-duplex, MDI / MDI-X auto-sensing і сумісних зі стандартом IEEE 802.3at / af PoE (Power-over-Ethernet). Комутатори MOXA TN-5508A-8PoE класифікуються як обладнання, що забезпечує живлення пристроїв (PSE - power source equipment) і здатні забезпечити до 30 Ватт на порт для заживлення таких пристроїв як відеокамери, бездротові точки доступу або IP телефони.
MOXA TN-5508A-8PoE мають резервовані, ізольовані джерела живлення від 24 до 110 VDC для підвищення надійності індустріальних рішень.
Серія MOXA TN-5508A-8PoE сумісна зі стандартами: EN50155 (залізничні застосування) та іншими - це економічно ефективний засіб для побудови надійних індустріальних рішень для рухомих об'єктів.
Додаткові функції та переваги:
• Логотип IPv6 Ready нагороджений (сертифіковано комітетом з
логотипів IPv6)
• Опція DHCP 82 для призначення IP-адреси з різними політиками
• Відстеження IGMP і GMRP для фільтрації багатоадресного трафіку
• Провідні комутатори EN 50155 PoE для додатків рухомого складу
• VLAN на основі портів, IEEE 802.1Q VLAN і GVRP для спрощення
мережі
планування
• QoS (IEEE 802.1p/1Q і ToS/DiffServ) забезпечує трафік у реальному
часі
класифікація та розстановка пріоритетів
• IEEE 802.3ad, LACP для оптимального використання пропускної
здатності
• SNMPv1/v2c/v3 для різних рівнів керування мережею
• TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH для покращення
безпека мережі
• RMON для ефективного моніторингу мережі та проактивних можливостей
• Керування смугою пропускання запобігає непередбачуваним умовам
мережі
• Блокування порту, щоб дозволити доступ лише до авторизованих
MAC-адрес
• Віддзеркалення портів для онлайн-налагодження
• Автоматичні попереджувальні сповіщення через електронну пошту та
релейний вихід
• Швидке відновлення лінії заміни
• LLDP для автоматичного виявлення топології в управлінні мережею
програмне забезпечення
• Налаштовується за допомогою веб-браузера, Telnet/послідовної
консолі, CLI та Windows
корисність
• Захист від петель для запобігання петлям мережі
• Можливість монтажу на панель або DIN-рейку |
|
|
|
|
Специфікації |
|
|
| ¤
Технології |
| Стандарти |
IEEE 802.3af для Power-over-Ethernet
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X)
IEEE 802.3x для
контролю потоку,
IEEE 802.1D-2004 для Spanning Tree
протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для
аутентифікації
IEEE 802.3ad для Port Trunk
з LACP |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP,
IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE802.3x flow control, back pressure flow control |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
256 |
| Макс. VLAN |
64 |
| VLAN
номери (VID) |
від
1 до 4094 |
| ¤
Інтерфейси |
| M12 Fast Ethernet
порти |
M12 D-coded 4-pin female
з'єднувач - на передній панелі, 10/100BaseT(X) auto negotiation speed, F/H duplex mode
і auto MDI/MDI-X |
| Консольний порт |
M12 A-coded 5-pin male
з'єднувач |
| Індикатори |
10/100M (Fast Ethernet port), PoE |
| Контакти
аварії |
2
релейних виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
| Системні
індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/ TAIL |
| ¤
Механічні |
| Корпус |
Алюмінієвий сплав, IP54
(Опціональні захисні ковпачки на невикористовувані порти) |
| Вага |
Моделі серії
TN-5508A без PoE: 1610 г
Моделі PoE серії TN-5508A: 2383 г |

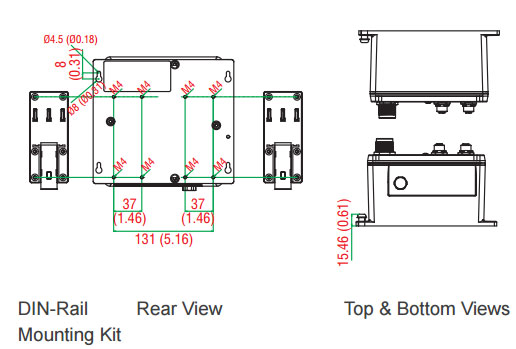

| Установка |
Панельна, DIN-Rail (опціонально
з DK-DC50131) |

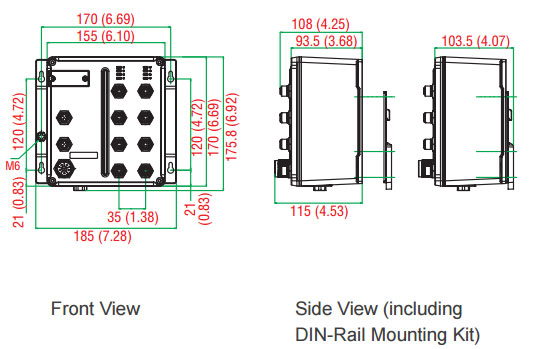

| Розміри |
Моделі серії TN-5508A без
PoE: 185 x 176,2 x 76 мм
Моделі PoE серії TN-5508A: 185 x 176,2 x 117,2 мм |
|
| ¤
Навколишнє середовище |
| Рабоча температура |
від
-40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| Висота |
до 2000 м |
| ¤
Живлення |
| Вхідна
напруга |
24/36/48/72/96/110 VDC (від 16.8 до 137.5 VDC) |
| Споживання |
TN-5508A-WV Series: 24-110
VDC, 0.5A max
TN-5508A-8PoE Series: 24-110 VDC, 6.8A max |
|
Загальний бюджет живлення PoE |
Моделі PoE серії TN-5500A: 120
Вт |
| Захист
від струму |
Так |
| Підключення |
M23 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMI |
CISPR 22, FCC Part 15B Class A |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 62368-1 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
При панельному
монтажі: EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
| ¤ MTBF |
| Час |
TN-5508A: 939 026 год
TN-5508A-8PoE: 450 556 год |
| Стандарт |
Telcordia SR332, GB, 25°C |
|
|
|
Інформація для
замовлення |
|
|
|
TN-5508A--WV-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами, M12 з'єднувачі, живлення 24 - 110 VDC, робоча температура від
-40 до 75°C |
| TN-5508A-WV-CT-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами, M12 з'єднувачі, живлення 24 - 110 VDC, робоча температура від
-40 до 75°C,модель із захисним
покриттям (conformal coating model) |
| TN-5508A-8PoE--WV-T |
Керований Ethernet комутатор з 8 PoE 10/100BaseT(X) портами, M12 з'єднувачі, живлення 24 - 110 VDC, робоча температура від
-40 до 75°C |
| TN-5508A-8PoE-WV-CT-T |
Керований Ethernet комутатор з 8 PoE 10/100BaseT(X) портами, M12 з'єднувачі, живлення 24 - 110 VDC, робоча температура від -40 до 75°C, модель із захисним покриттям
(conformal coating model) |
| |
|
|
|
