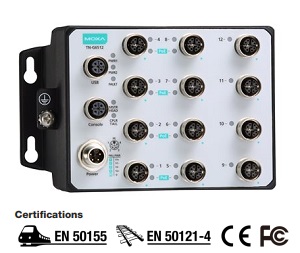

Серія TN-G6500 |
| 12
портові комутатори Full Gigabit
Ethernet EN 50155 із 8 портами PoE |
 |
EN 50155
сумісні, 12 портові комутатори Full Gigabit Ethernet |
 |
|
 |
|
|
|
|
Особливості та переваги |
|
|
 |
12 гігабітних портів
із push-pull роз’ємами M12 |
|
Ізольоване живлення
з діапазоном живлення від 24 до 110 В постійного струму |
|
8 комбінованих
портів PoE та Ethernet, сумісних зі стандартами IEEE 802.3at/af |
|
Turbo Ring і Turbo
Chain (час відновлення < 50 мс при 250 комутаторах) і RSTP/STP
для резервування мережі |
|
Відповідає всім
вимогам стандарту EN 50155 |
|
Клас захисту корпусу
IP67 |
|
Забезпечує до 30 Вт
на порт PoE із загальним бюджетом потужності 96 Вт на комутатор |
|
Діапазон робочих температур від -40 до 70°C
|
|
|
|
Керовані Ethernet-комутатори серії ToughNet TN-G6500 M12
призначені для застосування на залізниці, включаючи рухомий склад і
установки на узбіччях. У комутаторах використовуються роз’єми M12 та
інші круглі з’єднувачі для забезпечення щільних, надійних з’єднань і
надійної роботи в промислових середовищах, де вібрація та удари є
звичним явищем. Ethernet-комутатори серії TN-G6500 мають 12 портів
Gigabit Ethernet M12; 8 портів підтримують функцію PoE, сумісну зі
стандартом IEEE 802.3at/af. Ці комутатори PoE класифікуються як
джерело живлення (PSE); вони забезпечують до 30 Вт потужності на
порт і можуть використовуватися для живлення пристроїв (PD),
сумісних зі стандартом IEEE 802.3at/af, таких як IP-камери,
бездротові точки доступу та IP-телефони.
Серія TN-G6500 має M12 push-pull роз’єми , які
спеціально розроблені для push-pull кабелів, щоб полегшити швидке
встановлення, а також дозволяють використовувати поворотні кабелі
M12. Широкий діапазон вхідного живлення від 24 до 110 В постійного
струму та ізольовані подвійні входи живлення дозволяють не тільки
використовувати один і той же тип джерела живлення в різних місцях
по всьому світу, але й підвищують надійність вашої системи зв’язку.
Крім того, робоча температура від -40 до 70 °C і корпус з рейтингом
IP67 дозволяють використовувати його в суворих умовах.
Ethernet-комутатори серії TN-G6512 відповідають основним розділам
стандарту EN 50155, що стосуються робочої температури, вхідної
напруги, стрибків напруги, електростатичного розряду, вібрації,
ізоляції живлення, і включають моделі з конформним покриттям, що
забезпечує придатність для різноманітних промислове застосування.
Додаткові функції та переваги:
• Логотип IPv6 Ready нагороджений (сертифіковано комітетом з
логотипів IPv6)
• Опція DHCP 82 для призначення IP-адреси з різними політиками
• Відстеження IGMP і GMRP для фільтрації багатоадресного трафіку
• Промислові протоколи Ethernet EtherNet/IP і Modbus/TCP
підтримується
• VLAN на основі портів, IEEE 802.1Q VLAN і GVRP для спрощення
мережі
планування
• QoS (IEEE 802.1p/1Q і ToS/DiffServ) забезпечує трафік у реальному
часі
класифікація та розстановка пріоритетів
• IEEE 802.3ad, LACP для оптимального використання пропускної
здатності
• SNMPv1/v2c/v3 для різних рівнів керування мережею
• TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH для покращення
безпека мережі
• RMON для ефективного моніторингу мережі та проактивних можливостей
• Керування смугою пропускання запобігає непередбачуваним умовам
мережі
• Блокування порту, щоб дозволити доступ лише до авторизованих
MAC-адрес
• Віддзеркалення портів для онлайн-налагодження
• Автоматичні попереджувальні сповіщення через електронну пошту та
релейний вихід
• Швидке відновлення лінії заміни
• LLDP для автоматичного виявлення топології в управлінні мережею
програмне забезпечення
• Налаштовується за допомогою веб-браузера, Telnet/послідовної
консолі, CLI та Windows
корисність
• Захист від петель для запобігання петлям мережі
• Монтаж щитового кріплення |
|
|
Специфікації |
|
|
| ¤
Інтерфейс Ethernet |
|
Порти 10/100/1000BaseT(X) (8-контактний M12 з
кодуванням A female роз'єм) |
4 |
|
Порти PoE (100/1000BaseT(X), M12
X-кодований 8-контактний female
роз'єм) |
12 |
| Стандарти |
IEEE 802.1D-2004 для протоколу
Spanning Tree
IEEE 802.1p для класу обслуговування
IEEE 802.1Q для тегування VLAN
IEEE 802.1s для протоколу багаторазового охоплюючого дерева
IEEE 802.1w для протоколу Rapid Spanning Tree
IEEE 802.1X для автентифікації
IEEE 802.3 для 10BaseT
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3ad для магістрального порту з LACP
IEEE 802.3af/at для виходу PoE/PoE+
IEEE 802.3x для керування потоком
IEEE 802.3u для 100BaseT(X) |
| ¤
Комутатор |
| Пріорітетних
черг |
4 |
| IGMP
груп |
256 |
| Макс. VLAN |
256 |
| VLAN номера (VID) |
від
1 до 4094 |
|
Розмір кадру Jumbo |
9,216 КБ |
| ¤
Функції ПЗ Ethernet |
|
Спосіб конфігурації |
Інтерфейс командного рядка (CLI)
через Serial/Telnet/SSH, веб-консоль (HTTP/HTTPS), утиліта
Windows |
|
Фільтр |
802.1Q, GMRP,
GVRP, Port-based VLAN,
Static Multicast, IGMP
Querier,
DHCP Filter, IGMP Snooping
v1/v2/v3 |
|
Промислові протоколи |
SNMPv1/v2c/v3 |
|
Управління |
Account Management,
Back Pressure Flow Control, Flow
control, HTTP,
IPv4/IPv6
LLDP, Port Mirror,
QoS/CoS/ToS, RARP,
RMON, SMTP,
SNMP Inform, Syslog,
Telnet, SNMP Trap,
DHCP Client (options 1/3/50/51/53/54/55/57/66/67),
DHCP Server (options 1/3/12/15/42/50/55),
DNS Server, Port-based DHCP
Server,
DHCP option 82 (relay agent). Loop
Protection, ICMP |
|
MIB |
Bridge MIB,
Ethernet-like MIB, MIB-II,
P-BRIDGE MIB, Q-BRIDGE MIB,
RMON MIB Groups 1, 2, 3, 9,
RSTP MIB |
|
Протоколи резервування |
Static Port Trunk, MSTP,
RSTP, Turbo Ring v2, STP, LACP, Turbo Chain,
Turbo Ring with DRC |
|
Безпека |
Trust access control,
TACACS+, Broadcast storm
protection, HTTPS/SSL,
Local Account Accessibility, Port
Lock, RADIUS,
Rate Limit, Access control
list,
SSH |
|
Управління часом |
TNTP Server/Client,
SNTP |
| ¤
Інше |
|
LED Iіндикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL,
Ethernet, PoE |
|
Консольний порт |
RS-232 (M12 B-coded 5-pin female
connector) |
| ¤
Механічні |
| Корпус |
Металевий, IP67 |
| Установка |
Настінне кріплення |
| Вага |
1,750
кг |
| Розміри |
159
x 97 x 100 мм |
|

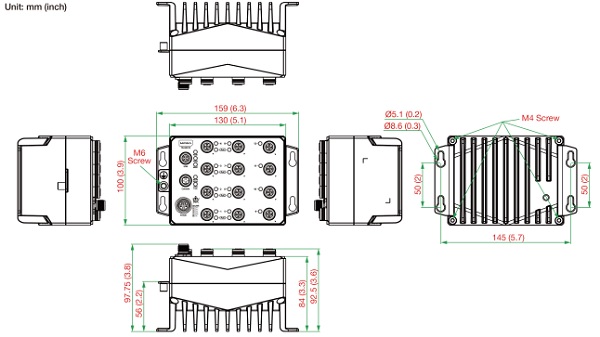

Розміри:
 |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 70°C модель з розширеним температурним діапазоном (з індексом
"T") |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Живлення |
|
Кількість входів живлення |
2 |
| Вхідна
напруга |
24/36/48/72/96/110 VDC (від 16.8 до 137.5 VDC) |
| Споживання |
5.8 A @ 24 VDC |
|
Загальний бюджет живлення PoE |
96 Вт |
| Захист
від струму |
Так |
| Підключення |
M12 K-coded 5-пін male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 6 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
IEC 62368-1,
UL 62368-1 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
EN 50121-4, EN 50155, IEC 60571,
EN 45545-2 |
| ¤ MTBF |
| Час |
478,246 год |
| Стандарт |
Telcordia SR332 |
|
|
|
Інформація для
замовлення |
|
|
|
TN-G6512-8GPoE-WV-T |
EN50155
сумісні, 12 портові Full Gigabit
Ethernet індустріальні, керовані Ethernet комутатори з
8 портами PoE 100/1000BaseT(X) з
10M12 XCoded 8-Pin роз'ємами, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 70°C |
|
TN-G6512-8GPoE-WV-CT-T |
EN50155
сумісні, 12 портові Full Gigabit
Ethernet індустріальні, керовані Ethernet комутатори з
8 портами PoE 100/1000BaseT(X) з
10M12 XCoded 8-Pin роз'ємами, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 70°C,
захисне покриття (conformal coating) | | ¤
